Complete databekabeling, patchkast en toegangscontrole aangelegd voor een zakelijke kantooromgeving
Voor deze zakelijke locatie legde CameraInstallatie.nl een volledige netwerkinfrastructuur aan: nieuwe UTP-datakabels getrokken en afgemonteerd, een complete patchkast met patchpanelen en keystones, nette data-outlets op de werkplekken en een professioneel toegangscontrolesysteem — alles genummerd, getest en volgens NEN8012 en CPR uitgevoerd. Zo ziet een netwerk eruit dat jaren meegaat.
Wat er op deze locatie is aangelegd
Alleen wat we van dit project met zekerheid kunnen laten zien. De naam van de opdrachtgever en het exacte adres laten we bewust weg, omdat die niet openbaar zijn.
Een netwerk dat begint bij een goed fundament van kabel
Veel bedrijven kennen CameraInstallatie.nl van camerabewaking en alarmsystemen, maar we leggen dagelijks ook de laag daaronder aan: de databekabeling en netwerkinfrastructuur waar al die techniek op draait. Voor dit project vroeg de opdrachtgever precies dat — een complete, toekomstbestendige data-infrastructuur voor een zakelijke kantooromgeving, waar snelheid, betrouwbaarheid en uitbreidbaarheid tellen.
We trokken nieuwe UTP-datakabels naar elke werkplek, monteerden de aansluitingen af in keystones en patchpanelen en brachten alles centraal samen in een nette patchkast. Elke kabel is genummerd en gedocumenteerd, elke aansluiting getest. Daarnaast realiseerden we op ditzelfde netwerk een professioneel toegangscontrolesysteem, zodat data en beveiliging vanuit één omgeving samenwerken.
Waarom dat fundament zo belangrijk is? Omdat je een kabel maar één keer netjes wegwerkt. Een goede basis — kwaliteitskabel, strak kabelmanagement en de juiste brandclassificatie volgens NEN8012 en CPR — is precies het verschil tussen een netwerk waar je jaren geen omkijken naar hebt en een dat blijft haperen.
Van werkplek en toegangsdeur naar de patchkast
Een bedrijfsnetwerk is een sterstructuur: elk aansluitpunt heeft zijn eigen kabel naar één centrale kast. Hieronder staat die opbouw getekend, met wat er in elke stap gebeurt.
Elk punt zijn eigen lijn
Patchpanelen en PoE-switch
Beheerd, uitbreidbaar, gedocumenteerd
Wat je hier ziet: alles komt samen in stap twee. Die kast bepaalt of je over vijf jaar nog snapt welke kabel waar naartoe loopt — en of je een extra werkplek of deur erbij kunt zetten zonder opnieuw de muur in te moeten. Zo levert CameraInstallatie.nl een netwerk op.
Onze eigen video’s: hoe wij werken en wat we aankunnen
Geen verkooppraatje — onze eigen monteurs aan het werk en projecten uit de praktijk. De video’s spelen hier op de pagina af, je hoeft de site niet te verlaten.

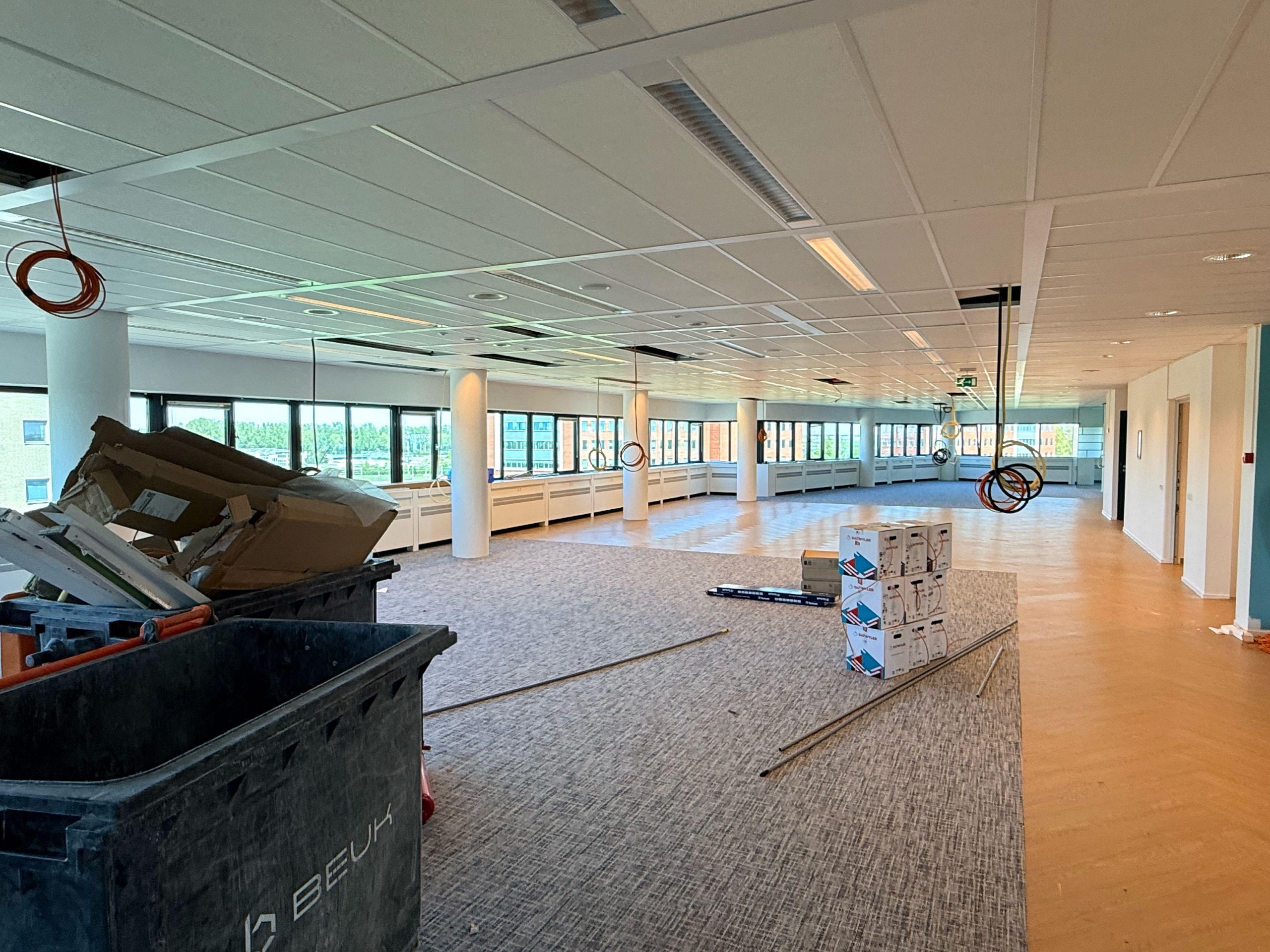

Een kantoor dat klaargemaakt moest worden voor stabiel netwerkverkeer
Bij een zakelijke omgeving als deze wordt de bekabeling nogal eens onderschat. Een kabel “die het doet” is snel gelegd, maar een kantoor draait pas echt op zijn IT als elke werkplek een betrouwbare, geteste aansluiting heeft en als het geheel later eenvoudig uit te breiden is. Precies daar begint het werk.
De uitdaging zat in twee dingen. Ten eerste de kwaliteit en de norm: welke kabelklasse mag waar in het pand, gezien brandveiligheid en de CPR-regelgeving? En ten tweede de structuur: een grote hoeveelheid punten netjes samenbrengen in één overzichtelijke patchkast, zodat een beheerder later in één oogopslag ziet waar alles naartoe loopt. CameraInstallatie.nl pakte dat aan met professionele materialen en een strakke, doordachte opbouw.
- Elke werkplek een betrouwbare, geteste data-outlet
- Juiste kabelklasse volgens NEN8012 en CPR
- Alles centraal en overzichtelijk in één patchkast
- Voorbereid op toekomstige uitbreiding en beheer

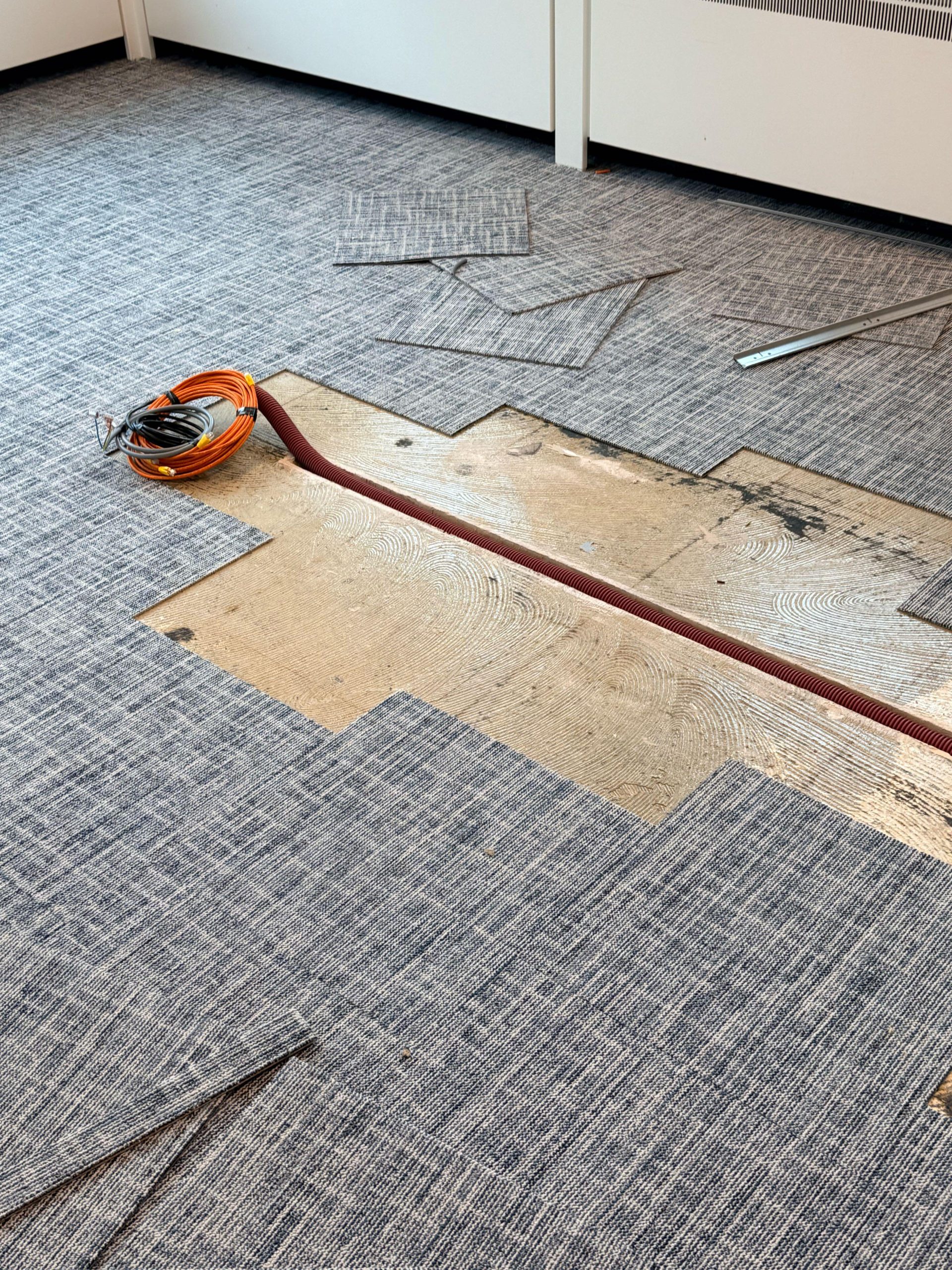

Het kantoor werd voorzien van kwaliteitskabelOnze aanpak
Eerst de kabel, dan pas de techniek erbovenop
De volgorde maakt bij dit werk het verschil. Onze monteurs begonnen niet bij de apparatuur, maar bij de kabelroutes: waar loopt de bekabeling ongezien naar elke werkplek, door welke goten en langs welke kabelgoten onder de vloer en boven het plafond. Pas als die basis er strak ligt, kun je er betrouwbaar op verder bouwen.
De UTP-datakabels zijn professioneel getrokken, op lengte gebracht en aan beide kanten netjes afgemonteerd — op de werkplek in een data-outlet, in de kast op een patchpaneel. Elke kabel kreeg een nummer, zodat je in de patchkast en op de outlet dezelfde code terugvindt. Die documentatie lijkt een detail, maar het is precies wat een netwerk later eenvoudig te beheren en uit te breiden maakt. Meer over dat fundament lees je op onze pagina over netwerkbekabeling en databekabeling.
Tot slot is elke aansluiting getest en gecontroleerd. Niet steekproefsgewijs, maar punt voor punt, zodat de opdrachtgever zeker weet dat iedere outlet doet wat hij moet doen. En de kabelroutes zijn keurig weggewerkt, zodat je van al dat werk achteraf bijna niets meer terugziet.
Onze vuistregel bij bekabeling: een kabel leg je maar één keer netjes weg. Doe je dat goed, dan heb je er tien jaar geen omkijken naar.
De technische oplossing
Alles komt samen in de patchkast
Het hart van deze installatie is de patchkast. Daar komen alle netwerkpunten centraal en overzichtelijk samen op de patchpanelen, netjes per rij gelabeld. Vandaaruit gaat het naar de actieve techniek: een professionele switch die elk punt van netwerk voorziet, en waar nodig PoE — stroom én data door dezelfde kabel, zodat camera’s, wifi-punten, intercoms en toegangscontrole geen losse voeding nodig hebben.
Op dit project bracht dat data en beveiliging bij elkaar in één omgeving. De toegangscontrole draait op hetzelfde netwerk, met UniFi-hardware in de kast en een lezer bij de deur. Zo werken systemen stabiel samen en zijn ze centraal te beheren. De gebruikte Ubiquiti-hardware vind je terug bij UniFi; de bredere aanpak op onze pagina over netwerkbekabeling.
- Complete patchkast met professioneel afgemonteerde patchpanelen
- Managed switch voor stabiel, schaalbaar netwerkverkeer
- PoE: stroom én data door één kabel naar elk apparaat
- Toegangscontrole geïntegreerd op hetzelfde netwerk

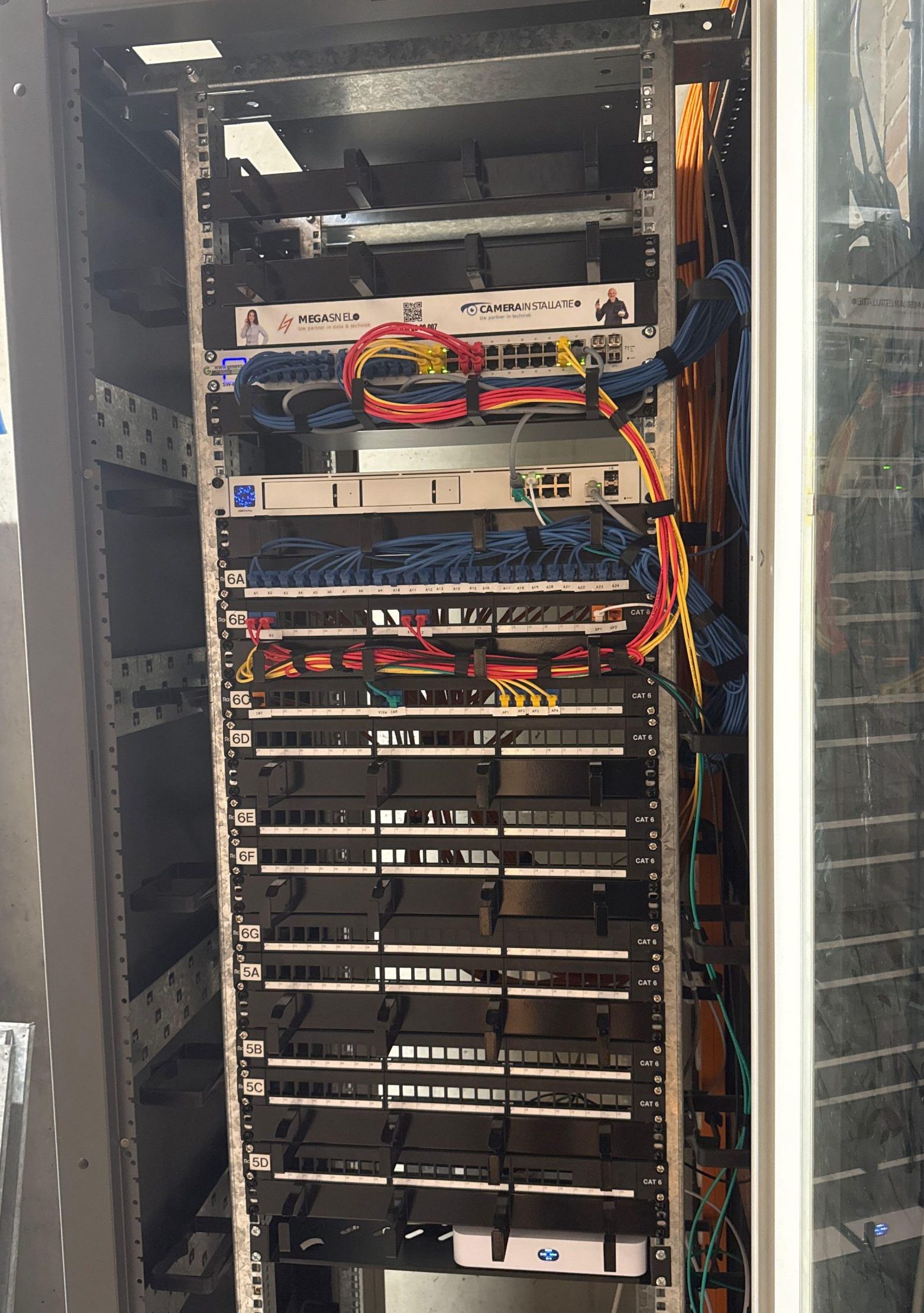

De complete patchkast, per rij gelabeld

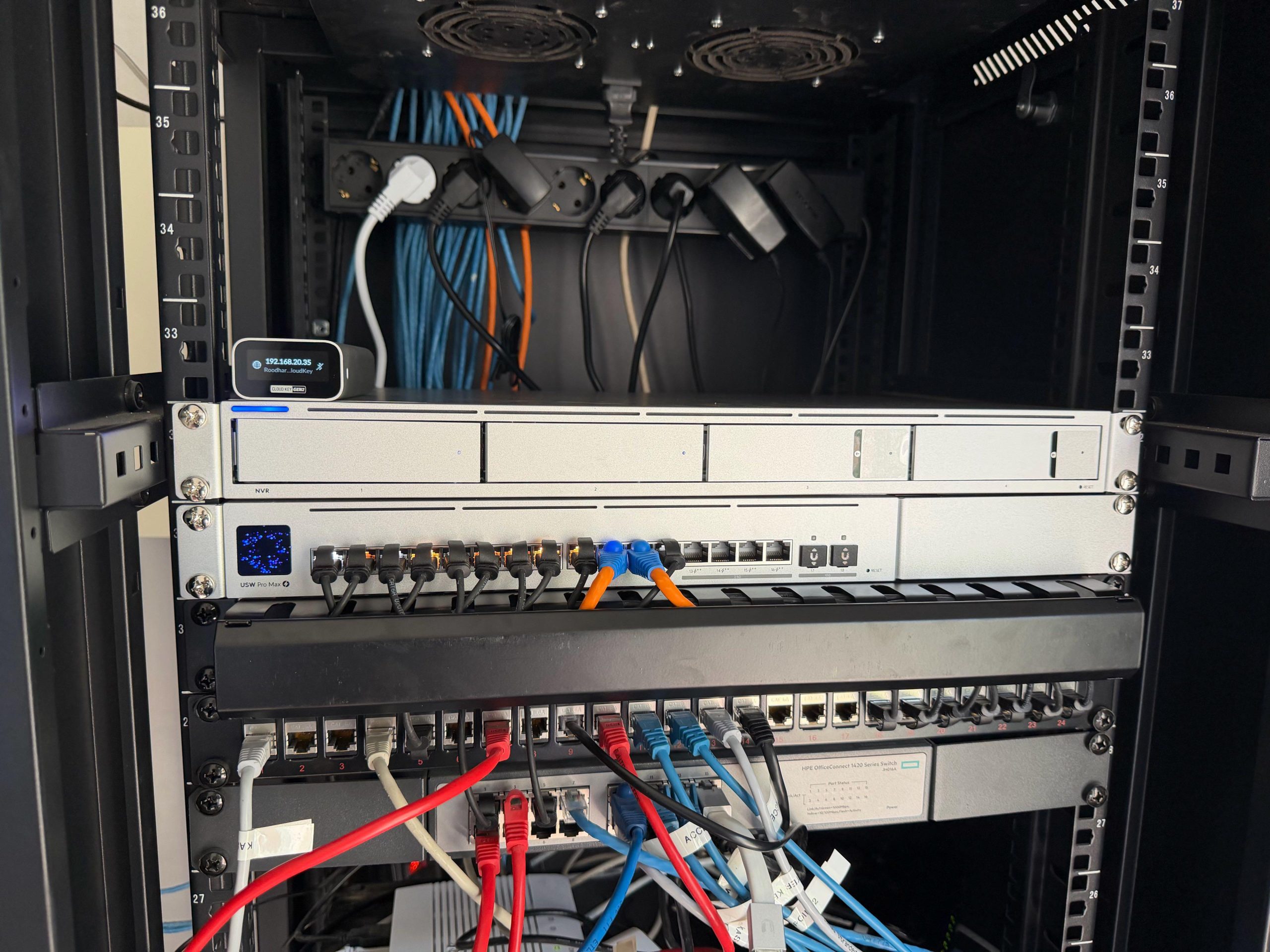

Switch, recorder en toegangscontrole in de kastKabeltypes, de 100-meter-grens, koper versus CCA en de brandklasse
Databekabeling is precies het onderdeel waar het meeste misgaat en waar je het minste van ziet. Hieronder de getallen en normen waar wij mee werken — met er telkens bij of het over dít project gaat of over de techniek in het algemeen.
Snelheid per kabeltype: welke categorie heb je nodig?
De categorie van een netwerkkabel zegt iets over de snelheid die hij haalt en over de afstand waarover hij dat volhoudt. Meer is niet automatisch beter — het gaat erom dat de kabel past bij wat er nu op moet draaien én wat er over tien jaar op komt.
Een kabel bestaat uit vier getwiste aderparen van massief koper, afgemonteerd op een RJ45-connector volgens de T568B-indeling. Dat twisten is geen decoratie: het is precies wat storing van buitenaf buiten de verbinding houdt. Wordt een paar bij het afmonteren te ver uit elkaar gehaald, dan verlies je die bescherming op het laatste centimetertje.
Verder lezen: databekabeling, patchkasten en glasvezel · glasvezel trekken en installeren · netwerk, data en bekabeling.
De 100-meter-regel — en wat je doet als je verder moet
Koperen netwerkbekabeling kent een harde grens: van de switch tot het apparaat samen maximaal 100 meter. In de norm is dat 90 meter vaste bekabeling plus ongeveer 10 meter aan patchkabels aan beide uiteinden.
Ga je eroverheen, dan zakt de snelheid of valt de verbinding met tussenpozen weg — het soort storing dat pas maanden later opduikt en dan lastig te vinden is. De oplossing is niet “een stukje verlengen”, maar een tussenswitch plaatsen of het traject in glasvezel uitvoeren. Bij een tweede gebouw of een mast op het terrein is glasvezel doorgaans sowieso de nette route.
Bij dit project: de kabelroutes zijn vóór het trekken uitgezet, zodat elk traject binnen de norm bleef en elke lijn op zijn eigen poort in de patchkast landt.
Vol koper of CCA: het verschil zit binnenin
Van buiten lijkt elke netwerkkabel op elkaar. Goedkope kabels hebben echter een kern van aluminium met een dun laagje koper — CCA, Copper Clad Aluminium. Je vindt ze vooral spotgoedkoop online en in de bouwmarkt, meestal zonder geldige keuring.
Vol koper
Wat wij de muur in laten gaanDe kern: 100% massief koper.
Snelheid: haalt de volle snelheid over de hele 100 meter.
PoE: genoeg vermogen voor camera’s, access points en toegangspanelen.
Warmte: blijft koel, ook met PoE erop.
Afmonteren: buigzaam en veerkrachtig, prikt netjes af op de connector.
Keuring: gekeurd, met een brandklasse.
CCA / niet gekeurd
Online en in de bouwmarktDe kern: aluminium met een dun laagje koper.
Snelheid: zakt in over afstand en haalt de snelheid vaak niet.
PoE: hoge weerstand geeft spanningsverlies — apparaten herstarten of vallen uit.
Warmte: warmt op bij PoE, met alle risico’s van dien.
Afmonteren: aluminium breekt bij buigen en afmonteren.
Keuring: meestal geen geldige CPR-keuring.
Bij dit project: zoals bij al ons werk is hier uitsluitend gekeurde volkoperkabel gebruikt. Het scheelt vooraf weinig en later alles — een CCA-lijn die na twee jaar spanning verliest, zit inmiddels wel achter het stucwerk.
Verder lezen: 90% van de camerafouten zit in de kabel · bekabeling doormeten en storingen oplossen.
CPR-brandklasse en NEN 8012: welke kabel mag waar?
Elke vast geïnstalleerde kabel in een gebouw moet een brandklasse hebben. Die klassen komen uit de Europese CPR (de bouwproductenverordening) en zeggen hoe een kabel zich gedraagt bij brand: hoe snel het vuur zich langs de kabel verspreidt en hoeveel rook er vrijkomt. Rook is daarbij vaak het grotere probleem, want die volgt precies de vluchtroute.
Welke klasse waar nodig is, bepaal je niet op gevoel. Daar is NEN 8012 voor: een keuzenorm die op basis van het gebruik van het gebouw, het aantal mensen en de vluchtwegen aangeeft welke CPR-klasse minimaal vereist is. Een buitenkabel die ergens naar binnen loopt telt daarbij gewoon mee — dat wordt in de praktijk regelmatig over het hoofd gezien.
Bij dit project: de bekabeling is aangelegd volgens CPR en NEN 8012, en de trajecten zijn genummerd zodat later na te lopen is wat waar ligt.
PoE-budget: reken op de nachtstand, niet op de dagstand
Aan het eind van elke kabel zit een PoE-switch. Die levert per poort een bepaald vermogen, en het totaal van alle poorten samen mag het budget van de switch niet overschrijden. De drie generaties:
Dit is wat de switch per poort levert. Door de weerstand van het koper komt er aan het apparaat minder aan: circa 12,95 W bij PoE en circa 25,5 W bij PoE+.
Hier gaat zelfbouw het vaakst mis. Acht camera’s aan een te lichte switch werken overdag prima en vallen ’s nachts uit — want dan gaat de infraroodverlichting aan en trekt elke camera pas echt vermogen. Wij rekenen het budget daarom altijd door op de zwaarste stand, niet op de gemiddelde.
Verder lezen: PoE-switches laten installeren · UniFi Access toegangscontrole.

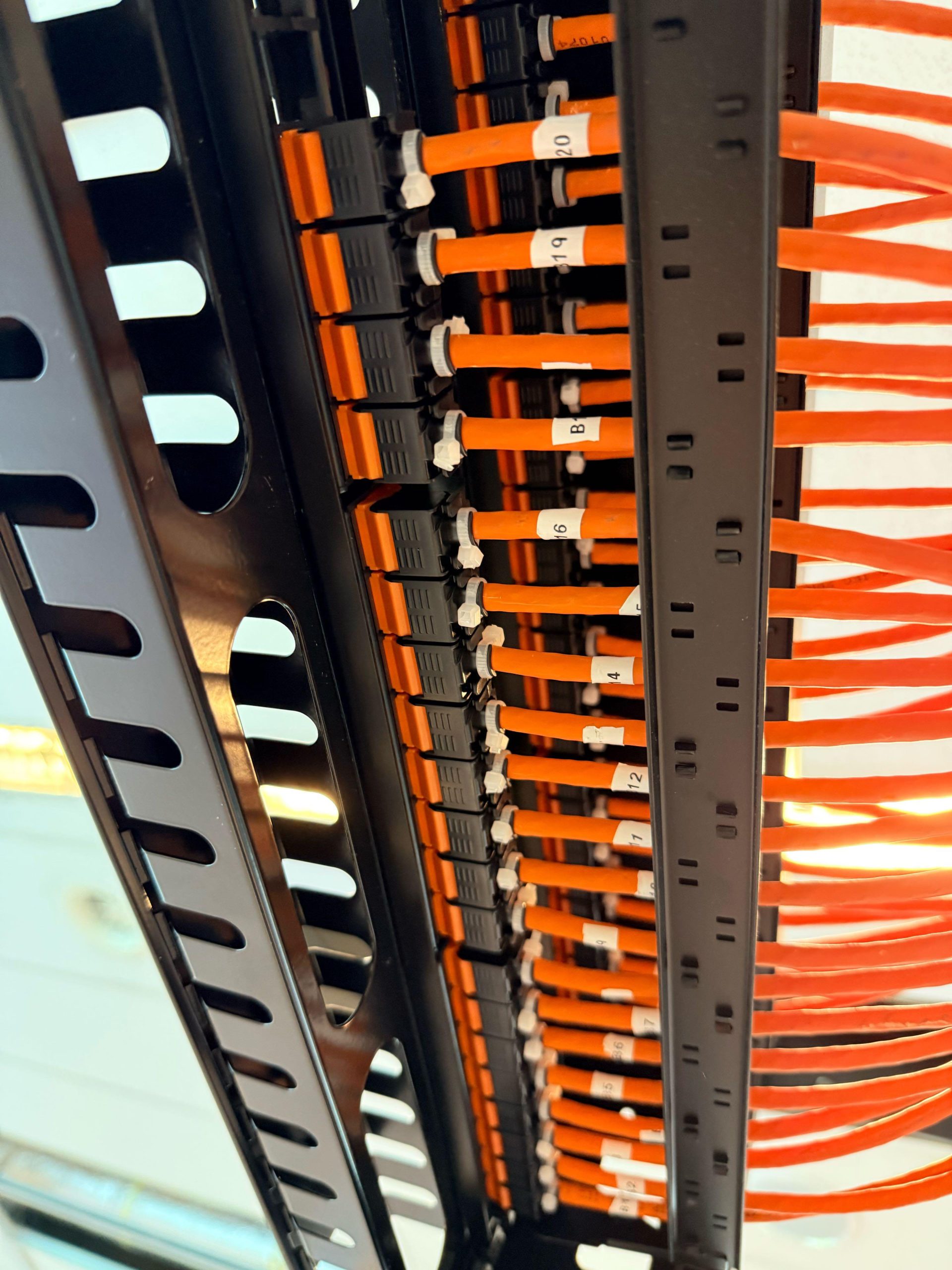

Nummeren, doormeten en het meetrapport
Het verschil tussen een kabelbundel en een netwerk zit in de administratie. Elke lijn krijgt aan béide uiteinden hetzelfde nummer: op het patchpaneel in de kast én op de wandcontactdoos. Daarmee vind je een storing in minuten terug in plaats van in uren.
Een meetrapport is ook een vorm van verantwoording: het laat zwart-op-wit zien dat de bekabeling doet wat er beloofd is, in plaats van dat je moet aannemen dat het wel goed zit. Bij een oplevering waarbij ook toegangscontrole aan hetzelfde netwerk hangt, is dat extra prettig — een deur die niet reageert, is geen theoretisch probleem.
Verder lezen: kluis of patchkast voor de recorder · 80% van ons werk is bekabeling · wifi aanleggen en wifi-metingen.
De ervaring waarmee we netwerk én beveiliging combineren
Een los netwerkpunt prikken kan iedereen. Een complete data-infrastructuur neerzetten die jaren meegaat én er beveiliging op laten samenwerken, vraagt om ervaring in beide vakken. Dit is het team erachter.
Waarom kwaliteitskabel, NEN8012 & CPR en geen CCA
De keuze voor professionele netwerkkabel is hier geen luxe maar een voorwaarde. In de praktijk zien we regelmatig goedkope CCA-kabel liggen: aluminium met een dun laagje koper. Dat geeft problemen bij hogere snelheden, bij PoE-toepassingen en bij warmteontwikkeling, en het ondermijnt precies de betrouwbaarheid waar je een netwerk voor aanlegt. Daarom werkt CameraInstallatie.nl uitsluitend met volwaardige koperen kabel die geschikt is voor zakelijk gebruik.
Dat we volgens NEN8012 en CPR werken, heeft alles met veiligheid te maken. Die regelgeving bepaalt welke brandclassificatie een kabel moet hebben, afhankelijk van het gebouw en de toepassing. Het wordt in de praktijk nog te vaak onderschat, terwijl het juist telt voor veiligheid, regelgeving en verzekeringen. Slechte of verkeerde bekabeling leidt tot storingen, trage verbindingen, PoE-problemen en gedoe bij toekomstige uitbreiding — en dat is precies wat je met een goede basis voorkomt.
Herkenbaar? Zo ziet jouw eerste stap eruit
Of het nu om een nieuw kantoor, een verbouwing of het moderniseren van een bestaand netwerk gaat — we beginnen altijd met kijken en meedenken, niet met een offerte. Je zit nergens aan vast.
Gratis & vrijblijvend · eigen vaste adviseur · reactie binnen 24 uur
Zo verliep dit databekabelingsproject, stap voor stap
Bij een complete netwerkinfrastructuur ligt de nadruk anders dan bij een enkele camera. Zo pakten we het hier aan.
Werkplekken, punten en kabelroutes bepalen
De adviseur bekeek op locatie hoeveel netwerkpunten waar nodig zijn, waar de patchkast komt en hoe de kabels daar ongezien naartoe lopen. Die keuzes bepalen elkaar, dus dat doen we ter plekke.
UTP-kabels trekken volgens NEN8012 & CPR
We trokken de nieuwe datakabels naar elke werkplek, met de juiste kabelklasse voor het pand. Netjes weggewerkt door goten, onder de vloer en boven het plafond — het fundament eerst.

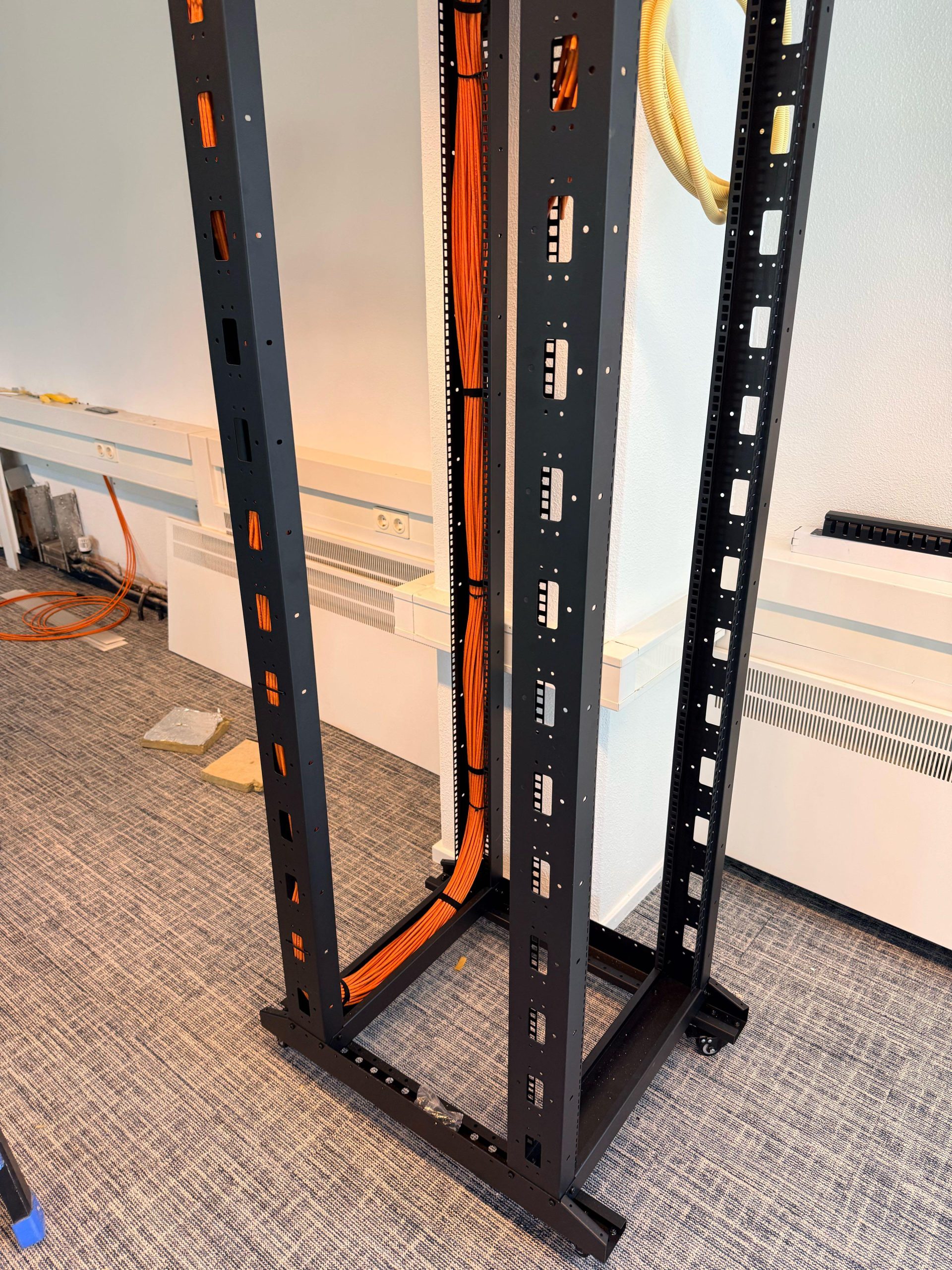

Keystones, patchpanelen en de patchkast
Aan beide kanten afgemonteerd: op de werkplek in een data-outlet, in de kast op de patchpanelen. Alle punten kwamen genummerd en overzichtelijk samen in één complete patchkast.
Alles testen en de toegangscontrole inrichten
Elke aansluiting is punt voor punt getest en gecontroleerd. Daarna richtten we de toegangscontrole op het netwerk in: pasjes uitgegeven, rechten ingesteld en het geheel netjes opgeleverd.
Waar het vak in zit bij databekabeling
Een kabel trekken kan iedereen. Het vak zit in alles eromheen. In de kabelklasse die je kiest, want de verkeerde kabel op de verkeerde plek is een risico dat je pas merkt als het te laat is. In de nummering en documentatie, want een patchkast zonder logica is over een jaar niemands vriend. En in het testen: pas als elk punt punt-voor-punt is gecontroleerd, weet je dat het klopt.
Op dit project kwam daar de toegangscontrole bovenop. Door die op hetzelfde professionele netwerk te zetten, werken data en beveiliging samen in één omgeving: elektronische deuropeners, toegang via tags of pasjes, centrale gebruikersrechten en logging van wie wanneer binnenkwam. Precies die combinatie van ICT en beveiliging — door één partij aangelegd — is waar minder storingen en betere samenwerking tussen systemen vandaan komen.
“Camerainstallatie heeft fantastisch werk verricht. De monteurs waren een verademing. Ik heb nog nooit twee professionals zo netjes en zo snel zien werken. Wie nu bij ons langskomt, moet zoeken naar waar de kabels zijn gebleven.”
Uit een review van de opdrachtgever van dit project
De mensen die de kabel trekken en het verhaal erachter
Bekabeling is handwerk van mensen die er plezier in hebben. Dit zijn er twee van de 36 collega’s bij CameraInstallatie.nl.
DickBeveiligingsadviseur & bekabeling
Dick loopt zelden zonder kabel rond. Op de foto draagt hij de oranje volkoperkabel waarmee wij werken — niet omdat oranje mooi staat, maar omdat je hem in een kast tussen tien andere kleuren meteen terugvindt. Bij een project als dit denkt hij vooral in routes: waar gaat de kabel de wand in, waar komt de kast, en hoeveel lijnen leg je alvast extra?
Dat laatste is zijn stokpaardje. Een extra lijn meetrekken terwijl de wand toch open is, kost bijna niets; er later opnieuw voor de muur in moeten, kost een dag. Meer over hoe wij dat aanpakken staat bij databekabeling.
“Wij verkopen geen luchtkastelen, we verkopen oplossingen. Daarom leg ik liever één lijn extra dan dat je er later opnieuw voor de muur in moet.”
Marc HerdesOprichter, sinds 1999
Marc begon in 1999 en heeft sindsdien in ontelbaar veel meterkasten en technische ruimtes gekeken. Wat hij het mooiste vindt aan zijn werk is niet het verkopen maar het láten zien: hij neemt nieuwe klanten mee naar bestaande klanten, die dan zelf vertellen hoe het liep. Aan het einde van die kop koffie hoeft hij zelf weinig meer te zeggen.
Bij bekabeling komt zijn standpunt het duidelijkst naar voren. Wat je niet ziet, bepaalt hoe lang je er plezier van hebt — en daar bezuinig je dus niet op. Wil je zelf eens meekijken? Plan gerust een gratis adviesgesprek of bekijk meer uitgevoerd werk.
“Ik vertel graag en leg graag uit, maar het liefst laat ik het gewoon zien. Kijk eens in een patchkast die wij hebben opgeleverd — dan hoef ik niks meer te verkopen.”
Dit project stond onder leiding van Eline
De begeleiding van dit databekabelingsproject lag bij Eline Klaver, adviseur bij CameraInstallatie.nl. En dat past, want dit is precies haar verhaal: voor Eline zijn beveiliging en netwerk niet twee losse werelden maar één vak. Een moderne installatie is eigenlijk een netwerk met camera’s, toegang en alarm eraan — en alles loopt over dezelfde kabel. Wie dat overziet, bouwt een systeem dat blijft werken.
Eline stapte over vanuit een heel ander vak en koos bewust voor de techniek: netwerk, switches, bekabeling, camera, toegang én programmeren. Juist die combinatie — het hele plaatje overzien én de details kloppend krijgen — is wat een project als dit vraagt, waarin de patchkast, de nummering en de toegangscontrole allemaal moeten samenvallen.
“Details zijn mijn superpower. Een netwerk moet niet alleen werken, het moet ook netjes en doordacht opgeleverd worden — tot in de nummering van de laatste kabel.”Eline Klaver, beveiligingsadviseur
Een 4,3 op Google en Bedrijf van het Jaar 2024-2025
Gemiddelde beoordeling van klanten van CameraInstallatie.nl, uit 163 Google-reviews
Sander vertelt eerlijk wat wel en niet kan
Denk je aan nieuwe databekabeling, een patchkast of het moderniseren van je netwerk — met of zonder toegangscontrole erop? Sander komt langs, bekijkt je pand en de bestaande situatie en zegt gewoon waar het op staat: wat verstandig is, wat kan wachten en wat je beter anders aanpakt. Geen mooie praatjes, wel een helder verhaal.
Hij is adviseur bij CameraInstallatie.nl en komt gratis en vrijblijvend langs. Je krijgt een concreet plan met kabelroutes, patchkast en netwerk — en jij bepaalt, niet hij.
“Ik zeg liever eerlijk dat iets niet nodig is dan dat ik je iets aansmeer. Dan klopt het plan, en daar heb je op de lange termijn het meeste aan.”Sander, beveiligingsadviseur
Vragen over databekabeling, netwerk en toegangscontrole
Waarom is een goede patchkast zo belangrijk?
Een professionele patchkast zorgt voor overzicht, structuur en eenvoudiger beheer. Goed kabelmanagement voorkomt storingen, maakt uitbreidingen makkelijker en zorgt dat een ICT-beheerder in één oogopslag ziet waar alles naartoe loopt. Op dit project werkten we met duidelijke nummering, nette patchpanelen en professioneel afgemonteerde keystones.
Wat betekenen NEN8012 en CPR bij netwerkbekabeling?
NEN8012 en CPR gaan over brandveiligheid en het correct toepassen van bekabeling in gebouwen. Verschillende gebouwen en situaties vragen om verschillende kabelclassificaties. In de praktijk wordt dit nog vaak onderschat, terwijl het juist telt voor veiligheid, regelgeving en verzekeringen. Wij houden er bij elke installatie rekening mee.
Waarom werken jullie niet met goedkope CCA-kabel?
CCA-kabel bevat aluminium met slechts een dun laagje koper. Dat geeft in de praktijk problemen bij hogere snelheden, bij PoE-toepassingen, met warmteontwikkeling en met de betrouwbaarheid. Daarom werkt CameraInstallatie.nl uitsluitend met volwaardige, professionele netwerkkabel die geschikt is voor zakelijke installaties.
Wat is PoE en waarom is het handig?
PoE (Power over Ethernet) maakt het mogelijk om apparaten als camera’s, wifi-punten, intercoms en toegangscontrole direct via de netwerkkabel van stroom te voorzien. Daardoor zijn er minder losse voedingen nodig en ontstaat een stabielere en nettere installatie — precies wat je op dit project terugziet.
Kunnen jullie databekabeling en beveiliging combineren?
Ja, juist die combinatie van ICT en beveiliging is een specialiteit van ons. We koppelen netwerkinfrastructuur aan camerabewaking, toegangscontrole, intercom en wifi, zodat systemen stabiel samenwerken binnen één professionele omgeving. Wordt alles door één partij aangelegd, dan zijn er minder storingen en werken de systemen beter samen.
Kunnen jullie een bestaand netwerk uitbreiden of moderniseren?
Zeker. We breiden bestaande netwerken uit, structureren ze opnieuw of moderniseren ze: denk aan extra netwerkpunten, een nieuwe patchkast, upgraden naar CAT6A, nieuwe switches, PoE-infrastructuur of extra wifi-dekking. Vraag gerust een adviesgesprek aan, dan kijken we naar jouw situatie.
