142 datakabels, 4,7 kilometer en zes patchpanelen: complete databekabeling en netwerk voor een bedrijfspand
Voor een opdrachtgever legde CameraInstallatie.nl een volledig data- en stroomnetwerk aan: 142 netwerkkabels getrokken en afgemonteerd op zes patchpanelen, twee internetlijnen met QoS en dual-wan loadbalancing gescheiden, en alle bekabeling netjes weggewerkt in systeemgoot. Zo pakken wij netwerkbekabeling voor een heel pand aan.
Wat er op deze locatie is aangelegd
Alleen de feiten die wij van dit project met zekerheid kunnen laten zien. De naam van de opdrachtgever en de plaats laten we bewust weg; die zijn niet openbaar.
Eén netwerk dat het hele pand draagt — en meegroeit
De opdracht bij dit project was helder en tegelijk fors: leg voor dit bedrijfspand een compleet datanetwerk aan, van de eerste kabel tot het laatste aansluitpunt. Concreet betekende dat 142 netwerkkabels trekken en afmonteren, met een totale kabellengte van 4,7 kilometer, allemaal keurig terugkomend op zes patchpanelen in de centrale netwerkkast.
Een netwerk is meer dan alleen data. Daarom trokken we ook 12 hoofdaders van de ISRA (het punt waar de provider binnenkomt) naar het patchpaneel, zodat de telefooncentrale flexibel is aan te sluiten en later eenvoudig te herindelen valt. Voor het internet gebruikten we twee binnenkomende lijnen, die we met QoS en een dual-wan poort in loadbalancing zo hebben ingericht dat telefonie (VoIP), internet en het interne netwerkverkeer elkaar niet in de weg zitten.
En omdat dit een pand is dat groeit, hebben we niet alleen data maar ook het hele stroomnetwerk vanaf de basis aangelegd — met ruimte voor beamers, verlichting, de lift en wat er verder nog bij komt. Alle bekabeling, data en stroom, is netjes weggewerkt in systeemgoot door het hele pand. Precies dat soort fundament bepaalt of een gebouw jaren soepel blijft draaien.
Zo is dit netwerk opgebouwd: van werkplek tot netwerkkast
Elke kabel loopt van een aansluitpunt in het pand, via systeemgoot, terug naar de centrale kast — waar zes patchpanelen, de switches en de internetlijnen samenkomen.
Vereenvoudigde weergave van dit project. De exacte indeling van patchpanelen, switches en lijnen bepalen we per pand op basis van wat er nu draait en wat er later bij komt.
Onze eigen video’s: zo werken wij en wie wij zijn
Geen verkooppraatje — onze eigen monteurs aan het werk en het verhaal achter het bedrijf. De video’s spelen hier op de pagina af, je hoeft de site niet te verlaten.
Honderden kabels, twee internetlijnen en geen ruimte voor gedoe
Bij een compleet bedrijfspand komt alles samen op één plek: de netwerkkast. Daar moesten 142 kabels vanuit het hele gebouw netjes terugkomen op zes patchpanelen, herkenbaar en herleidbaar. De uitdaging zit niet in het trekken van één kabel, maar in het beheersen van de hele bundel: routes uitzetten, lengtes bewaken en elke aansluiting doormeten.
Daarbovenop kwam de vraag om twee internetlijnen slim te combineren. Zonder ingreep vechten telefonie, internet en intern verkeer om dezelfde bandbreedte. Daarom richtte CameraInstallatie.nl het netwerk in met QoS en dual-wan loadbalancing, zodat een druk moment op internet nooit de telefooncentrale plat legt.
- 142 kabels overzichtelijk terug op zes patchpanelen
- Telefonie via 12 ISRA-aders, flexibel herin te delen
- Twee lijnen samengevoegd met QoS en loadbalancing

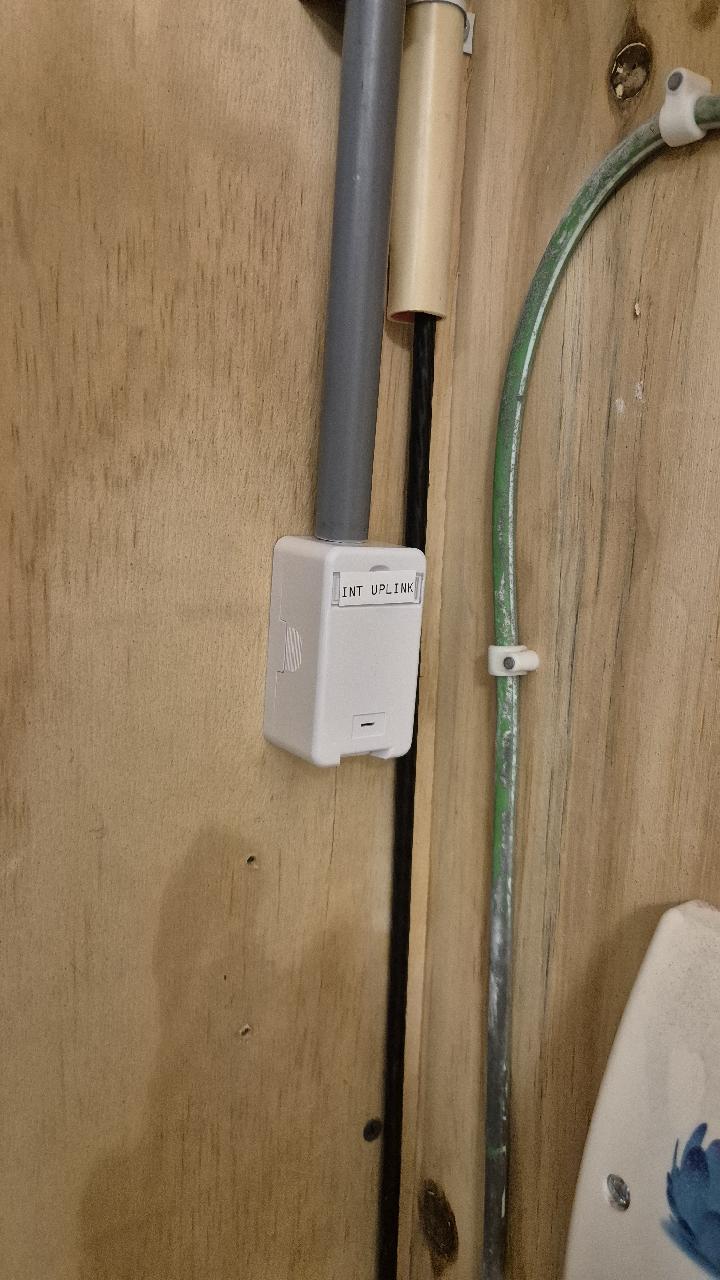

- Alles doorgemeten, gelabeld en weggewerkt in systeemgoot
Alle kabels komen samen in de kastOnze aanpak
Eerst de routes, dan de kabels, dan pas doormeten
Bij een pand van deze omvang is de volgorde bepalend. Onze monteurs begonnen niet met kabels trekken, maar met het uitzetten van de routes: waar loopt de systeemgoot, welke aansluitpunten komen waar en hoe houden we data en stroom netjes uit elkaar. Pas als dat plan staat, gaat de eerste kabel de goot in.
Daarna kwam het echte handwerk: 142 kabels trekken, op lengte houden en aan beide kanten netjes afmonteren — in het pand op de aansluitpunten en in de kast op de zes patchpanelen. Alles wordt gelabeld, zodat je later per poort precies weet waar hij uitkomt. Rommelige bundels zonder labels zijn het begin van jaren zoekwerk; dat laten wij niet gebeuren.
De laatste stap doen we bewust uitgebreid: elke kabel wordt doorgemeten. Een verbinding die op papier klopt maar in de praktijk net te veel demping heeft, valt precies op het verkeerde moment weg. Daarom leveren we pas op als elk aansluitpunt getest en goed bevonden is.
Onze vuistregel bij bekabeling: een kabel trekken kan iedereen — hem onzichtbaar wegwerken, labelen en doormeten, dat is het vak.
De technische oplossing
De kast is het brein: patchpanelen, verdeling en twee lijnen
Het hart van deze installatie zit in de netwerkkast. Daar landen alle 142 kabels op zes patchpanelen, van waaruit ze via patchkabels naar de switches gaan. Daarnaast bouwden we in dezelfde kast de stroomverdeling op, zodat data en voeding overzichtelijk bij elkaar zitten en het geheel makkelijk te onderhouden blijft.
Voor het internet gebruikten we twee binnenkomende lijnen. Met QoS geven we telefonie voorrang en met een dual-wan poort in loadbalancing verdelen we het verkeer over beide lijnen. Zo blijven VoIP, internet en het interne netwerk van elkaar gescheiden. Meer over dat bekabelde fundament lees je op onze pagina over netwerkbekabeling; voor een draadloze laag daarbovenop kijk je bij wifi-netwerken.
- Zes patchpanelen als centraal verdeelpunt in de kast
- Eigen stroomverdeling naast de data, netjes gescheiden
- QoS: telefonie krijgt voorrang op de rest
- Dual-wan loadbalancing over twee internetlijnen
Patchpaneel én stroomverdeling in de kast
Onze eigen netwerkkast, netjes opgebouwdCat5e, Cat6, Cat6a of Cat7 — en de 100-meterregel
Even los van dit project: dit is hoe wij in het algemeen naar netwerkkabel kijken. Welke categorie zinvol is, hangt af van afstand, snelheid en hoe toekomstvast je wilt zijn.
De ervaring waarmee we een heel pand bekabelen
Een enkele kabel trekken is snel gebeurd. Een compleet pand bekabelen dat jaren zonder storingen draait, vraagt om ervaring en vaste mensen. Dit is het team erachter.
Waarom bekabeld, gelabeld en met twee lijnen
De keuze om alles bekabeld aan te leggen is bij een bedrijfspand logisch: een vaste kabel geeft een stabiele verbinding, is niet gevoelig voor draadloze storing en levert de bandbreedte die honderd werkplekken vragen. Bij dit project trokken we daarom 142 kabels en werkten die weg in systeemgoot — onzichtbaar, maar altijd bereikbaar. Dat is een projectkeuze; in het algemeen geldt dat een bekabeld fundament de basis is waar wifi en apparatuur bovenop draaien.
Dat we alles labelen en doormeten, is geen luxe. Zes patchpanelen met honderden aansluitingen worden onbeheersbaar zonder heldere labels. En de keuze voor twee internetlijnen met QoS en loadbalancing zorgt dat een bedrijf niet stilvalt als één lijn hapert of het druk is: telefonie blijft telefonie, ook als het internet vol staat.
Netwerk of bekabeling nodig? Zo ziet jouw eerste stap eruit
Of het nu om een nieuw pand, een verbouwing of een netwerk dat aan vervanging toe is gaat — we beginnen met kijken en meedenken, niet met een offerte. Je zit nergens aan vast.
Gratis & vrijblijvend · eigen vaste adviseur · reactie binnen 24 uur
Zo verliep dit bekabelingsproject, stap voor stap
Bij honderden kabels door een heel pand is een strakke volgorde het verschil tussen chaos en een net netwerk. Zo pakten we het hier aan.
Routes, aansluitpunten en kastindeling bepalen
De adviseur bekeek op locatie welke aansluitpunten waar komen, hoe de systeemgoot door het pand loopt en hoe de netwerkkast wordt ingedeeld. Die keuzes bepalen elkaar, dus dat doen we vooraf op de tekening.
142 kabels trekken en in systeemgoot wegwerken
We legden de systeemgoot aan en trokken alle 142 kabels op hun route, data en stroom netjes gescheiden. Elke kabel op lengte, klaar om aan beide kanten afgemonteerd te worden.
Zes patchpanelen en de internetlijnen inrichten
In de kast monteerden we alle kabels af op zes patchpanelen, bouwden de stroomverdeling op en richtten twee internetlijnen in met QoS en dual-wan loadbalancing. Alles gelabeld en herleidbaar.
Elke verbinding getest en uitgelegd
Tot slot meten we elk aansluitpunt door, zodat elke poort de snelheid haalt die hij moet halen. Pas als alles klopt, leveren we op en leggen we uit hoe het netwerk in elkaar zit.
Wat een goede bekabeling in de praktijk vraagt
Een kabel trekken is niet het moeilijke deel. Het vak zit in de details eromheen. De routes bepalen of alles later onzichtbaar en bereikbaar blijft; te krap gepland en je zit voor elke uitbreiding weer in de goot te wroeten. Het labelen maakt het verschil tussen een netwerkkast die je in vijf minuten begrijpt en een bord spaghetti waar niemand meer uitkomt.
Ook de kwaliteit van de kabel telt. Vol koper geeft de snelheid en het PoE-vermogen door dat je nodig hebt; een goedkope kabel met aluminiumkern kost je precies dat, en breekt bij het afmonteren. En omdat een verbinding onzichtbaar faalt tot het misgaat, meten we alles door. Precies dat soort afwegingen maakt het verschil tussen losse kabels en een netwerk dat jaren soepel blijft draaien. Meer daarover lees je bij onze netwerkbekabeling.
Onze werkregel bij databekabeling: een netwerk is pas klaar als elke poort gelabeld, doorgemeten en herleidbaar is — niet als de laatste kabel erin zit.
Een 4,3 op Google en Bedrijf van het Jaar 2024-2025
Gemiddelde beoordeling van klanten van CameraInstallatie.nl, uit 163 Google-reviews
Sander vertelt je eerlijk wat wel en niet kan
Denk je aan een nieuw netwerk, extra aansluitpunten of het vervangen van een verouderde installatie? Sander komt kijken en zegt gewoon wat verstandig is: waar kabels langs kunnen, welk kabeltype past bij je afstanden en waar je juist niet in moet investeren. Geen mooie praatjes, wel een eerlijk plan.
Hij is adviseur bij CameraInstallatie.nl en komt gratis en vrijblijvend langs. Je krijgt een helder voorstel met routes, kabeltype en aantal aansluitingen — en jij kiest, niet hij.
“Ik vertel je liever eerlijk dat iets niet nodig is dan dat ik je iets aansmeer. Dan klopt het plan én de verwachting.”Sander, beveiligings- en netwerkadviseur
Vragen over dit databekabeling- en netwerkproject
Waarom zes patchpanelen en niet gewoon één grote?
Met 142 aansluitingen wordt één paneel onoverzichtelijk en lastig te onderhouden. Door de kabels over zes patchpanelen te verdelen, houd je logische groepen bij elkaar, blijft de kast leesbaar en kun je later gericht uitbreiden of aanpassen. Alles wordt bovendien gelabeld, zodat elke poort herleidbaar blijft — ook jaren later.
Wat betekenen QoS en dual-wan loadbalancing precies?
QoS (Quality of Service) geeft bepaald verkeer voorrang — hier de telefonie, zodat een druk internetmoment nooit de gesprekken laat haperen. Dual-wan loadbalancing verdeelt het verkeer over twee binnenkomende internetlijnen. Samen zorgt dat ervoor dat VoIP, internet en het interne netwerk elkaar niet in de weg zitten en het bedrijf blijft doorwerken.
Waarom is de kabellengte per verbinding beperkt tot 100 meter?
Een koperen netwerkverbinding — van de switch via de wandcontactdoos tot het apparaat — is samen maximaal 100 meter. Daarboven loopt de snelheid terug of valt de verbinding weg. Bij grotere afstanden stappen we over op glasvezel. Meer over kabeltypes en afstanden lees je op onze pagina over netwerkbekabeling.
Welke netwerkkabel gebruiken jullie, en maakt dat uit?
Ja, dat maakt uit. Wij werken met vol koperen kabel — onze herkenbare oranje Dätwyler-kabel — omdat die de snelheid en het PoE-vermogen betrouwbaar doorgeeft en lang meegaat. Goedkope kabel met een aluminiumkern (CCA) kost je snelheid en vermogen en breekt sneller bij het afmonteren. Welke categorie (Cat5e, Cat6, Cat6a) zinvol is, hangt af van afstand en gewenste snelheid.
Leggen jullie ook de stroomvoorziening en telefonie aan?
Bij dit project wel. Naast het datanetwerk hebben we het hele stroomnetwerk vanaf de basis aangelegd — met ruimte voor groei zoals beamers, verlichting en de lift — en 12 hoofdaders van de ISRA naar het patchpaneel getrokken, zodat de telefooncentrale flexibel aan te sluiten is. Wat op jouw locatie zinvol is, bepalen we samen tijdens het adviesgesprek.
Kunnen jullie ook een bestaand netwerk uitbreiden of certificeren?
Dat doen we regelmatig. We kijken eerst of de bestaande routes en kast nog logisch zijn, trekken waar nodig extra kabels en meten alles door. Een bekabeld netwerk kunnen we bovendien laten certificeren, zodat op papier vaststaat dat elke verbinding de beloofde snelheid haalt. Zie ook onze gerelateerde projecten onderaan deze pagina.
