Een fabriek in Alkmaar: kabels naar de machines en zes schermen aan de balken
In een fabriek draait de productie gewoon door als jij komt. Daar werk je omheen. In deze fabriek in Alkmaar trokken we netwerkkabel en glasvezel over de kabelgoten naar de machines. We maakten zestien netwerkpunten in de machinekasten en hingen zes 50-inch schermen aan de stalen balken. Daarop zien ze nu beeld van een deel van de productie, midden in de hal.
Wat er in de fabriek in Alkmaar is aangelegd
De feiten op een rij. Van de goot boven de machines tot het scherm aan de balk.
In een fabriek werk je om de productie heen
Een productiehal is geen kantoor. De machines draaien, er wordt gereden en gelopen, en iedereen moet erlangs kunnen. Je zet niet even een gang af omdat het jou uitkomt.
De vraag was helder. Op een paar plekken in de hal wilden ze beeld van bepaalde productieprocessen, op een groot scherm. Dan zie je het waar je staat en hoef je er niet voor naar een kantoor te lopen.
Daarvoor moesten er kabels naar de machines en naar de schermen. De route lag er al: de kabelgoten. Daaroverheen trokken we ongeveer 600 meter Cat6a, en glasvezel.
Het werk liep over meerdere dagen. Eerst de kabels en de punten. De schermen kwamen in een latere ronde.
Van de machinekast tot het scherm aan de balk
Wat er bij de machines zit, wat er in de kast staat en wat je in de hal ziet.
Onze eigen video’s: zo werken wij
Geen reclamefilm, maar onze eigen monteurs en het team erachter. De video’s spelen hier op de pagina af.

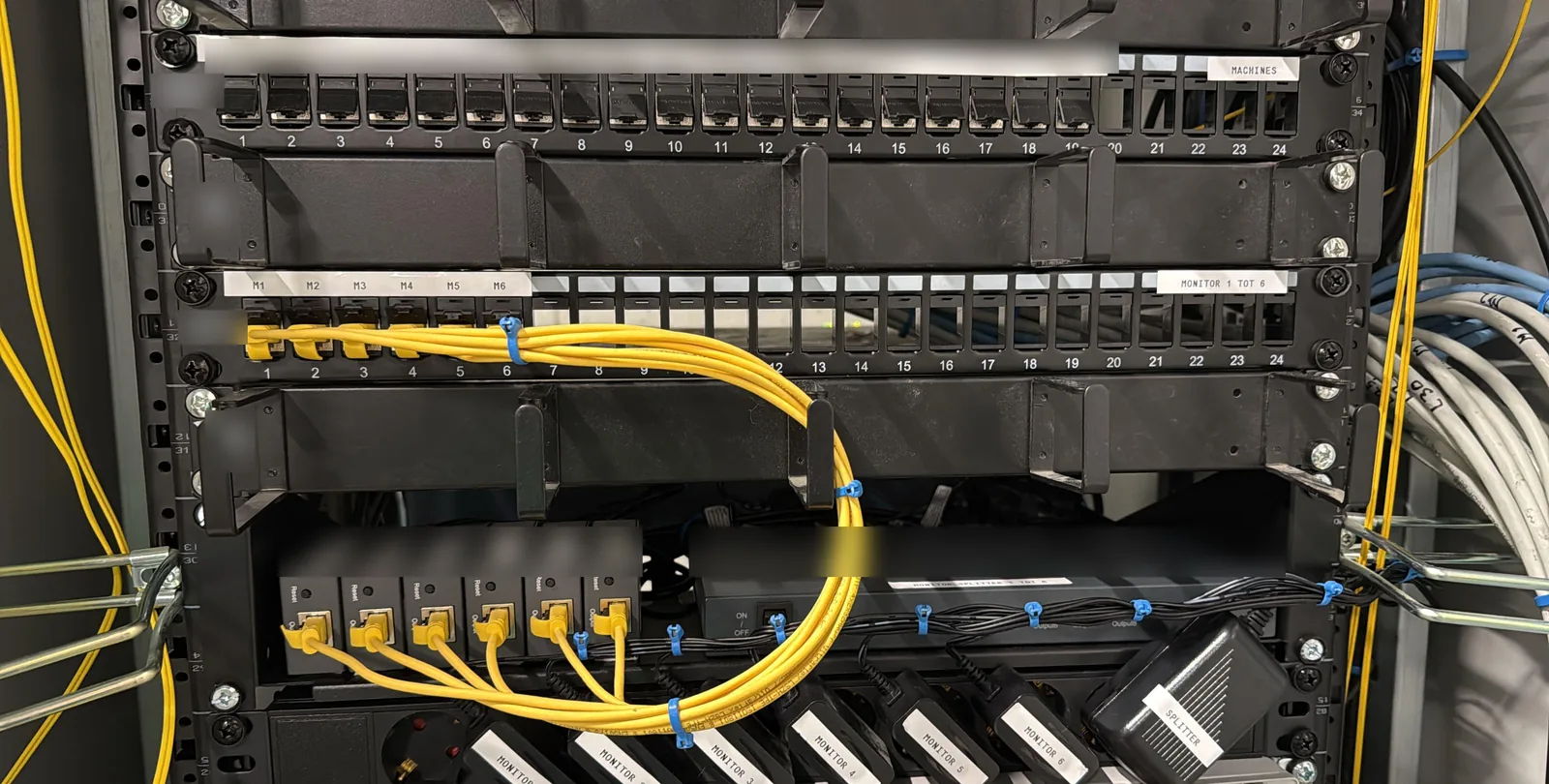

Een kast waar je over een jaar nog wijs uit wordt
Alle kabels komen samen in de patchkast. Daar zitten ze op een patchpaneel van 24 poorten in het 19-inch rek. Elke keystone is afgemonteerd.

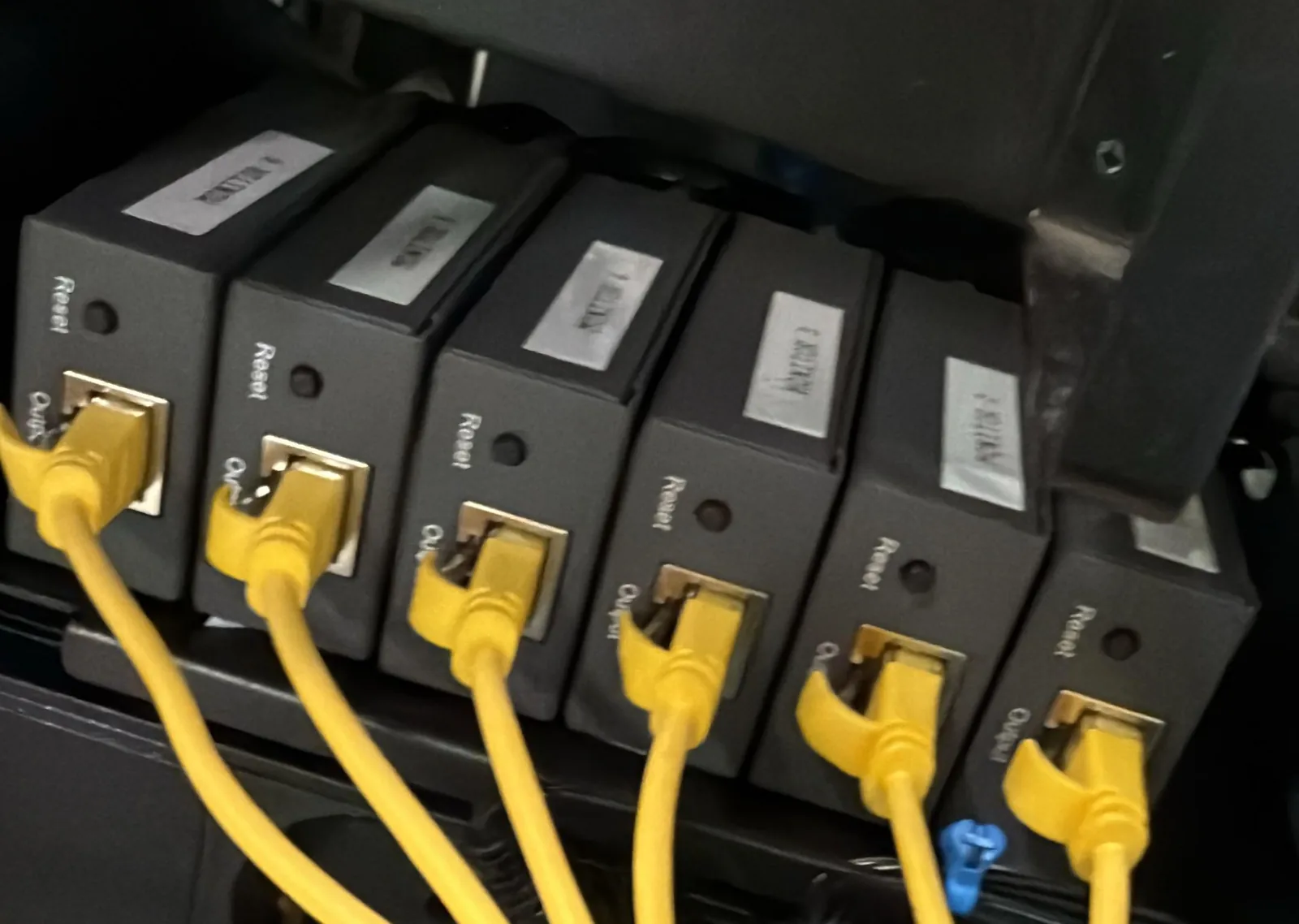

Onder het paneel staan de HDMI-verdeler en de extenders, netjes op een montageplaat. De verdeler maakt van één beeldbron zes uitgangen. Elke uitgang gaat naar een eigen extender, en elke extender via een eigen poort naar een eigen scherm.
Dat klinkt als een detail. Maar stel dat er over een jaar een scherm zwart blijft. Wie dan de kast opendoet, ziet in één keer welke kabel bij welke monitor hoort. Het label zit op de poort en op de voeding.
Hoe we zo’n kast opbouwen lees je bij een patchkast inrichten.
- Patchpaneel van 24 poorten
- Alle keystones afgemonteerd
- HDMI-verdeler, 1 naar 6
- HDMI-extenders op een montageplaat
- Labels op poorten en voedingen
Waar je in een fabriek op let
Een netwerkpunt in een machinekast
In een kantoor zet je een wandcontactdoos op de muur en je bent klaar. Bij een machine werkt dat anders. De kabel moet de machinekast in, en die kast is van de machine.
Daarom maakten we de zestien punten af in opbouwdozen in de machinekasten. In elke doos zit een keystone. De kabel gaat de kast in via een wartel. Dat is een kabeldoorvoer die de kabel vasthoudt en de opening netjes afsluit.
De kabels zelf liepen over de kabelgoten. Netwerkkabel en glasvezel, van de patchkast naar de machines en naar de plekken waar de schermen kwamen. Zo blijft de vloer van de productie.
Over de goot, door de wartel, de kast in.
Zo liep dit project
Van de eerste kabel over de goot tot het meetrapport.
Over de kabelgoten
Ongeveer 600 meter Cat6a, en glasvezel, over de kabelgoten in de hal. Naar de machines en naar de plekken voor de schermen.
Zestien punten in de machinekasten
Opbouwdozen met een keystone, en een wartel waar de kabel de kast in gaat.
Patchkast ingericht
Patchpaneel van 24 poorten in het 19-inch rek, alle keystones afgemonteerd. De verdeler en de extenders op een montageplaat.

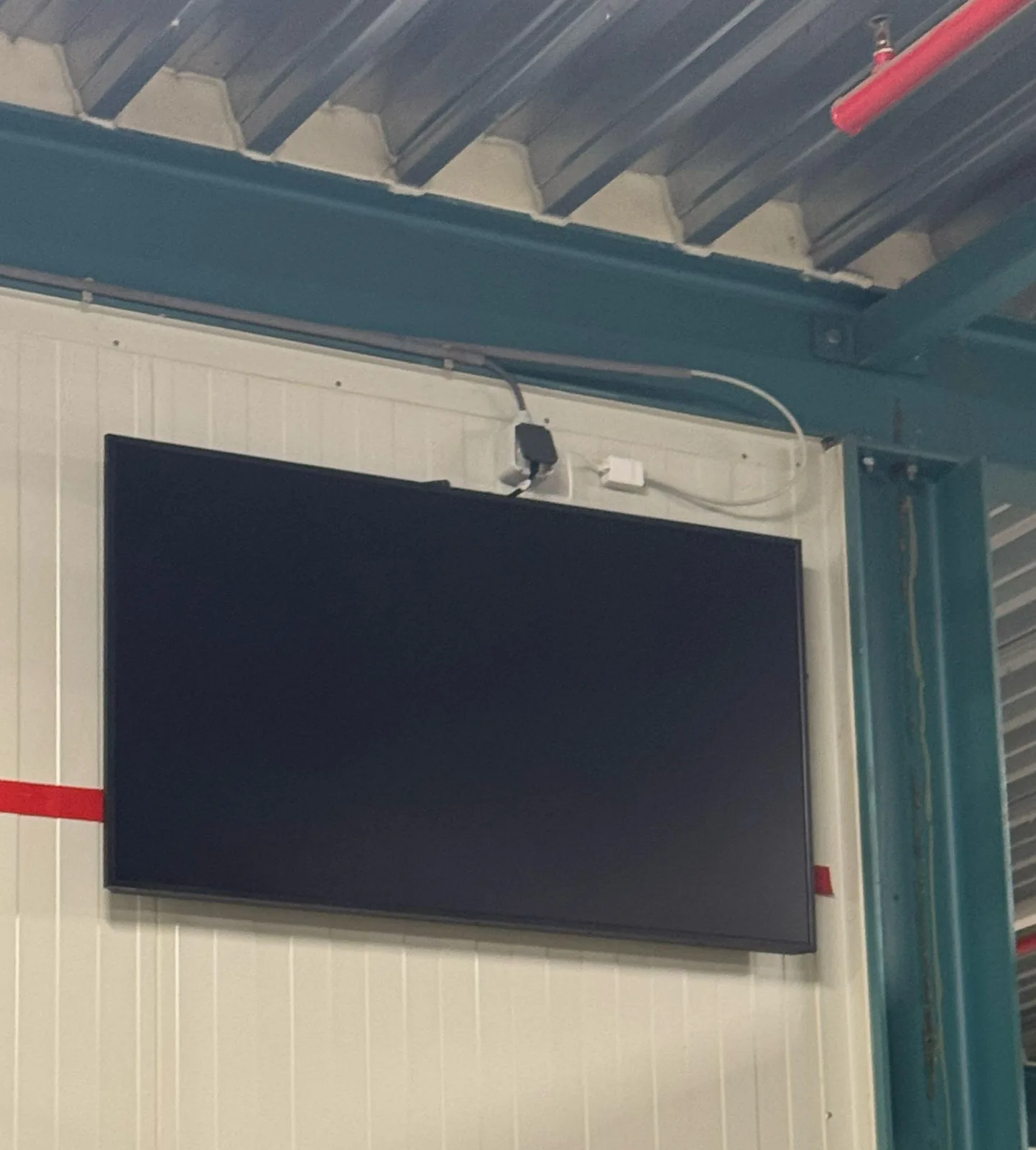

Zes schermen aan de balken
In een latere ronde hingen we zes 50-inch 4K-schermen op, met beugels en klemmen aan de stalen balken.
Doorgemeten en opgeleverd
Elke kabel doorgemeten en getest. De klant krijgt het meetrapport.
Waarom je doormeet, ook als het werkt
Een scherm dat beeld geeft, zegt nog niet alles over de kabel erachter. Een kabel kan vandaag werken en toch net niet goed zijn afgemonteerd.
Daarom meten we alles door. Per kabel zie je of hij goed is aangesloten en of hij doet wat hij moet doen. Dat staat in een meetrapport, en dat krijgt de klant.
Komt er over een paar jaar een storing, dan pak je dat rapport erbij. Dan weet je wat er bij de oplevering klopte. En zoek je niet blind.
Marc Herdes, oprichter van CameraInstallatie.nlKoper of glas: in een fabriek heb je vaak allebei
Een koperen netwerkkabel heeft een grens. Het hele kanaal, van switch tot apparaat, is maximaal 100 meter. In een kantoor kom je daar zelden aan. In een grote hal wel.
Glasvezel heeft daar veel minder last van. Het stuurt licht in plaats van stroom, dus de elektrische storing van machines en motoren heeft er geen vat op. Welke kabel waar loopt, kiezen we per traject. Meer daarover lees je bij glasvezel aanleggen.
Waarom een HDMI-extender, en niet gewoon een lange kabel
HDMI is gemaakt voor korte stukken. Denk aan een speler naast de tv. Over de afstand van een patchkast naar een balk midden in een hal wordt het beeld onbetrouwbaar, of het valt helemaal weg.
Een extender stuurt het beeld over een netwerkkabel. De zender in de kast zet het HDMI-beeld om. Aan de andere kant maakt een ontvanger er weer HDMI van voor het scherm. Hoe ver dat kan, verschilt per extender. Dat stemmen we af op de afstand. Meer daarover lees je bij HDMI over een netwerkkabel.

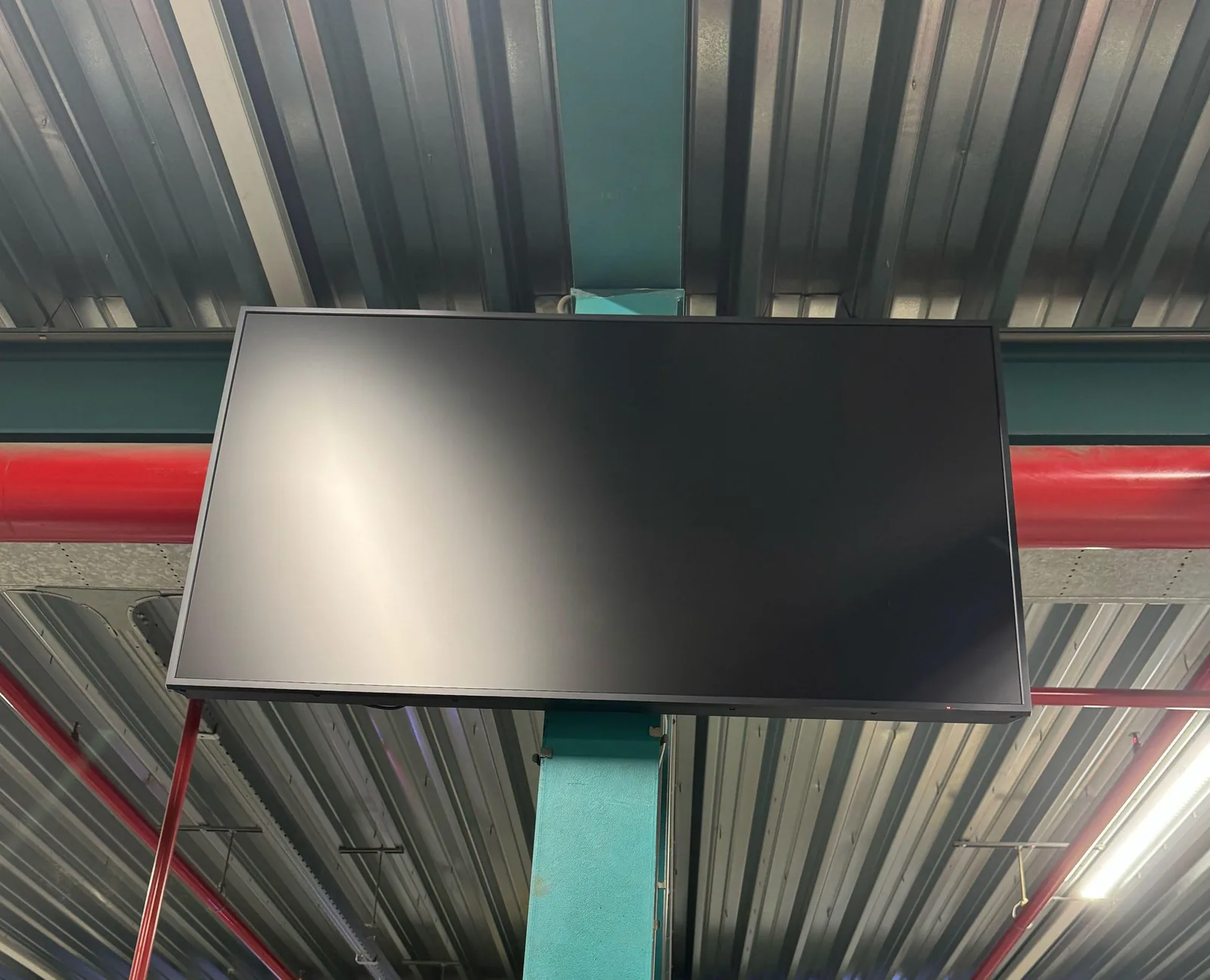

Schermen aan de balk, met klemmen. De schermen hangen met beugels aan de stalen H-balken. Die beugels zitten met klemmen aan de balk.
Wanneer niet? Hangt het scherm vlak naast de beeldbron, dan heb je geen extender nodig. Dan is een korte HDMI-kabel gewoon de beste keuze.
Een fabriek of hal bekabelen? Zo begin je
We komen eerst kijken. Waar lopen de goten, welke machines moeten erbij en waar wil je beeld zien? Daarna maken we een plan dat bij je hal past. Je zit nergens aan vast.
Vrijblijvend · eigen vaste adviseur · reactie binnen 24 uur
Een 4,3 op Google en Bedrijf van het Jaar 2024-2025
Gemiddelde beoordeling van klanten van CameraInstallatie.nl, uit 163 Google-reviews
Sander loopt de hal met je door
Sander Poiesz is beveiligingsadviseur bij CameraInstallatie.nl. Hij loopt met je door de hal en kijkt waar de goten lopen en waar je beeld wilt zien.
Daarna zegt hij eerlijk wat er nodig is en wat niet. Soms is een korte kabel genoeg. Soms moet er glasvezel bij.
Vragen over kabels en schermen in een fabriek
Waarom een HDMI-extender en geen lange HDMI-kabel?
Een HDMI-kabel is gemaakt voor korte afstanden. Over de lengte van een hal wordt het beeld onbetrouwbaar of valt het weg. Een HDMI-extender stuurt het beeld over een netwerkkabel, en een ontvanger bij het scherm maakt er weer HDMI van. Hoe ver dat kan, verschilt per extender. Lees ook HDMI over een netwerkkabel.
Kan een netwerkpunt in een machinekast?
Ja. In deze fabriek in Alkmaar maakten we zestien punten af in opbouwdozen in de machinekasten, met een keystone erin. De kabel gaat de kast in via een wartel, een doorvoer die de kabel vasthoudt en de opening netjes afsluit.
Wat doet een HDMI-verdeler?
Een verdeler maakt van één HDMI-bron meerdere uitgangen. Hier gaat één bron via een verdeler van 1 naar 6 naar zes extenders, en zo naar zes schermen in de hal. Elke extender heeft een eigen poort en een eigen label.
Waarom meten jullie elke kabel door?
Omdat werken nog niet hetzelfde is als goed. Met een meting zie je per kabel of hij goed is aangesloten en doet wat hij moet. De klant krijgt een meetrapport. Komt er later een storing, dan weet je wat er bij de oplevering klopte.
Hoe hang je een scherm aan een stalen balk?
Met een beugel die met klemmen aan de balk zit. Zo hingen we in deze fabriek zes 50-inch 4K-schermen aan de stalen H-balken in de hal.
