Klein patchrek van 4U in een woning in Buren: het UniFi-netwerk netjes overgezet
In een woning in Buren zetten we een bestaand UniFi-netwerk over naar een nieuwe omgeving. De nieuwe patchkast paste net niet. Het werd een klein, open patchrek van 4U. En eerlijk: voor een woning is dat vaak de mooiste oplossing. Alle kabels kregen een keystone en een nummer, en de meterkast is opnieuw bekabeld. Meer over een netwerk laten aanleggen.
Waarom een klein rek in een woning slimmer is dan een grote kast
Hier lag al een UniFi-netwerk. Het deed het, maar het was toe aan een nieuwe omgeving. En de kabels kwamen in bundels uit het plafond en hingen langs de wand.
Het plan was een nieuwe patchkast. Die paste net niet. Dus hebben we een open patchrek van 4U gehangen. Rangeerpaneel erin, switch eronder, klaar.
En weet je? Voor een woning is dat vaak gewoon de beste keuze. Het is klein. De warmte van de switch kan weg. En je kunt overal bij, zonder een deur of zijwand in de weg.
Wat er in deze woning is gedaan
De feiten op een rij. Eén rek, één nieuwe omgeving, en elke kabel met een nummer.
Van glasvezel tot wifi buiten
Het signaal komt binnen in de meterkast, loopt via het rek, en gaat daarvandaan het huis in.
Eerst hebben we een back-up gemaakt van de oude omgeving. Die hebben we daarna in de nieuwe teruggezet.
Onze eigen video’s: zo werken wij
Geen reclamefilm, maar onze eigen monteurs en het team erachter. De video’s spelen hier op de pagina af.
Van losse bundels naar genummerde poorten

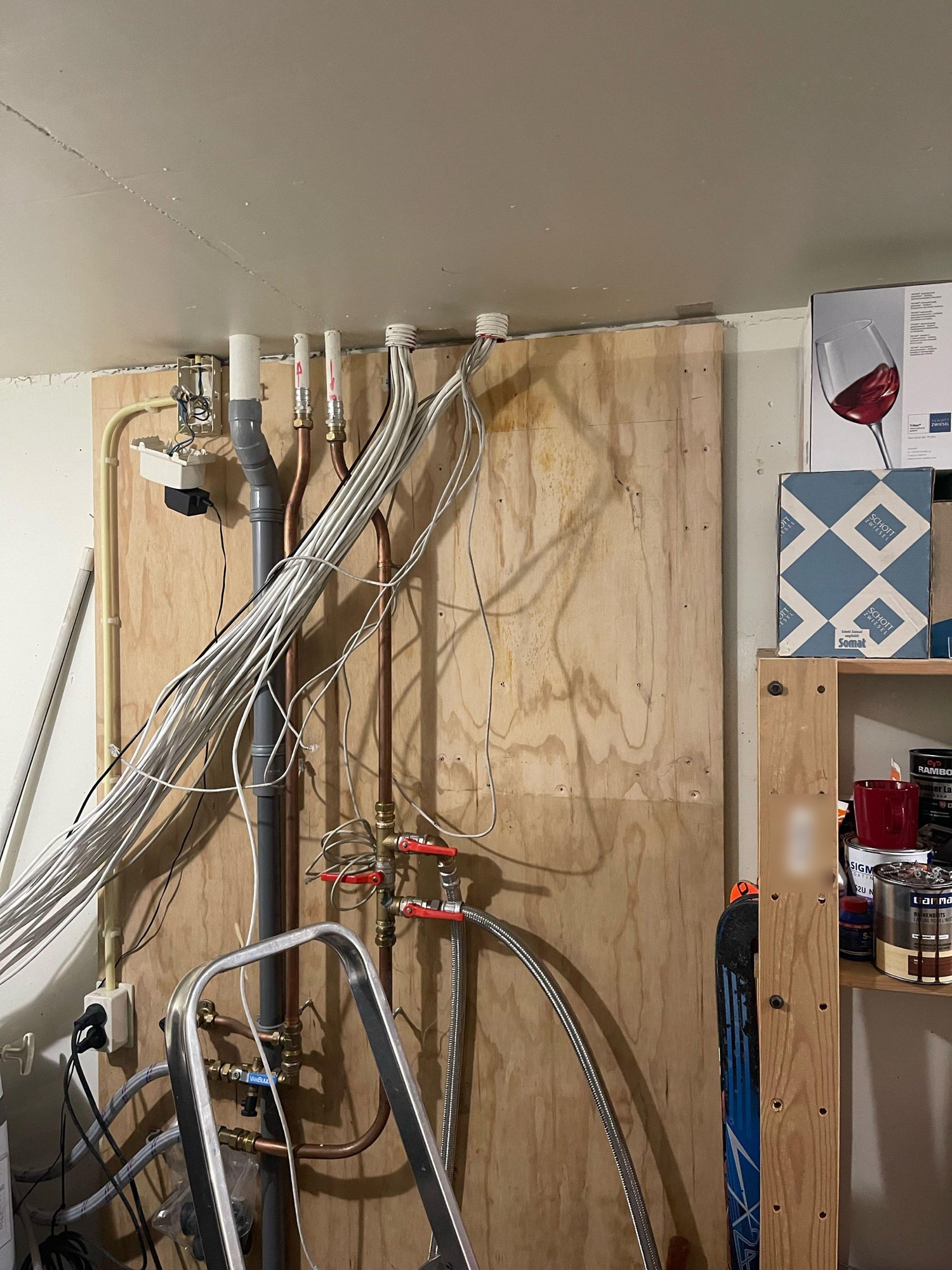

Zo zag het eruit toen we binnenkwamen. Twee bundels kabel uit het plafond, langs de wand naar beneden. Welke kabel naar welke kamer ging? Dat moest je uitzoeken.

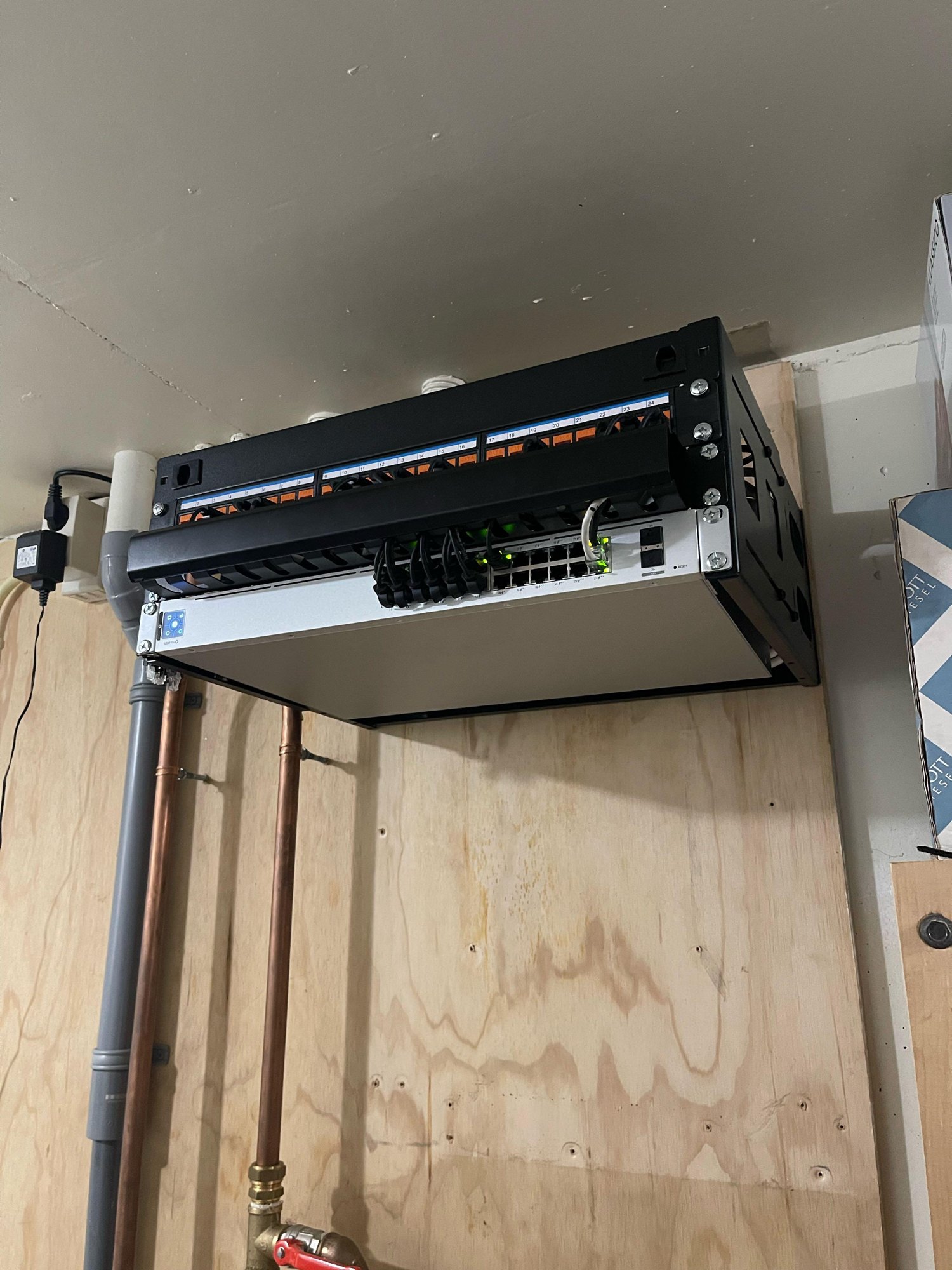

Nu eindigt elke kabel op een keystone in het rangeerpaneel. Elke poort heeft een nummer. Met korte patchkabels gaat het van het paneel naar de switch eronder. Waar het kon, hebben we nog kortere kabels gebruikt. Dan blijft het rustig voor het rek.
De meterkast hebben we ook opnieuw bekabeld. Die was niet overzichtelijk meer. Nu is alles genummerd en netjes.
- Alle kabels op keystones
- Elke poort genummerd
- Korte patchkabels naar de switch
- Meterkast opnieuw bekabeld
Zo hingen de kabels er eerst bijZo liep dit project
Eén dag, twee monteurs, in februari.
Een back-up van alles
Voordat we iets loskoppelden, hebben we een back-up gemaakt van de oude UniFi-omgeving.

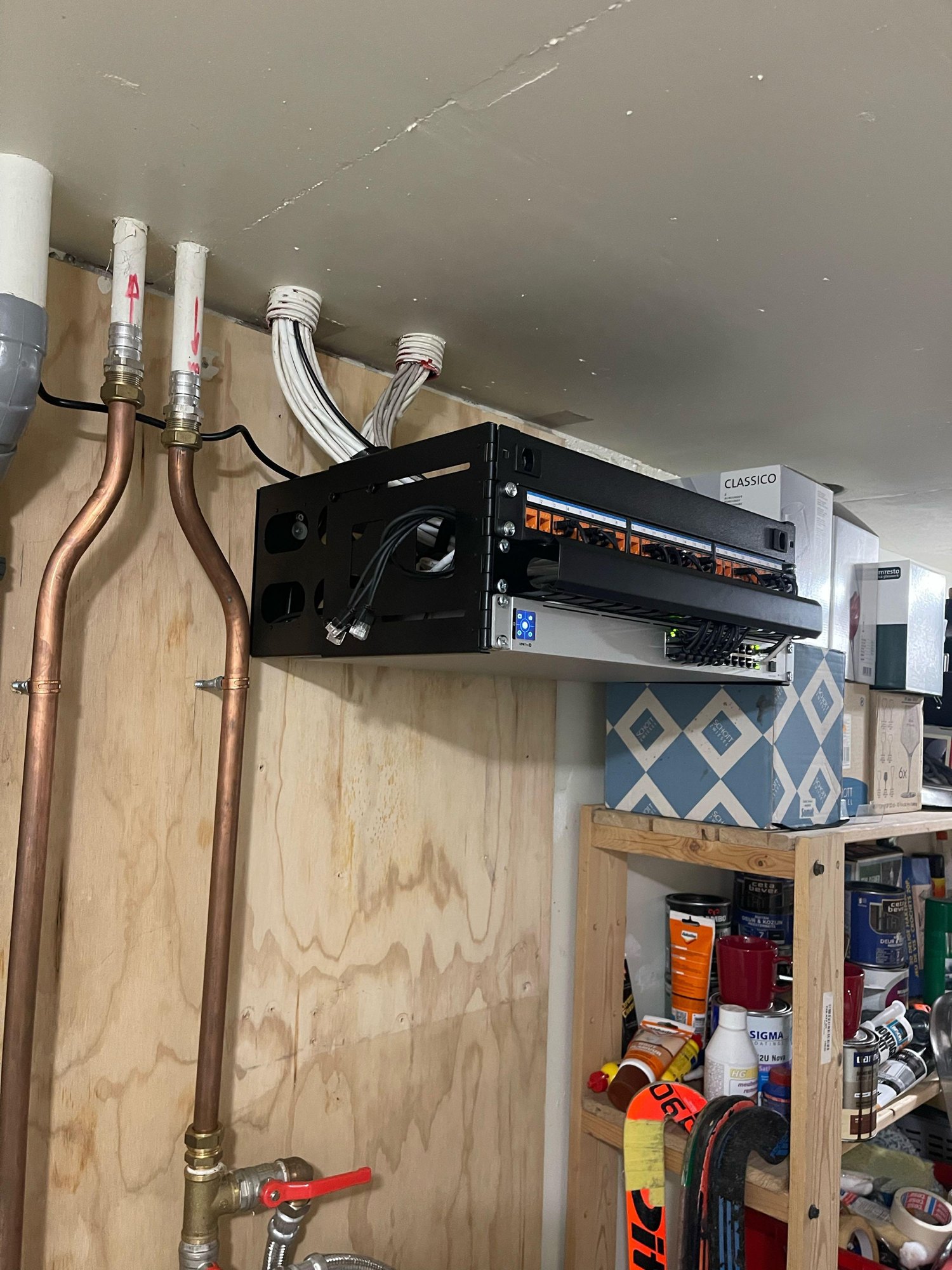

Patchrek van 4U aan de wand
De patchkast paste net niet. Het open rek wel. Daarin het rangeerpaneel en de switch met 24 PoE-poorten.
Keystones en nummers
Elke kabel op een keystone en genummerd. De meterkast opnieuw bekabeld, met de gateway voor glasvezel erin.
Nieuwe omgeving en wifi buiten
De back-up teruggezet in de nieuwe omgeving. Onder de overkapping een access point voor buiten.
Een klein rek is ideaal voor een woning
In een woning heb je geen serverruimte. Het netwerk hangt in de meterkast, in de berging of op zolder. Een grote dichte kast neemt daar veel ruimte in, en de warmte blijft erin hangen.
Een open rek van 4U is compact. De lucht kan erlangs. En als er later iets bij moet, kun je er gewoon bij. Voor de meeste woningen is dat meer dan genoeg.
“Het mooie is een klein patchrek. Ideaal voor in een woning.”
Marc Herdes, oprichter van CameraInstallatie.nl
Waarom een netwerk in huis om orde vraagt
Thuis hangt er steeds meer aan het netwerk. Wifi in elke kamer, camera’s, een tv, soms een werkplek. Als de kabels dan genummerd zijn, zie je in één keer waar het zit als er iets niet werkt.
Switch, gateway en wifi
Eén UniFi-omgeving. Het netwerk draaide al op UniFi, en dat blijft zo. Alleen de omgeving is nieuw. Meer over het merk lees je bij UniFi.
Een switch met 24 PoE-poorten. PoE betekent stroom en data over één kabel. Een access point of camera heeft dan geen eigen stekker nodig.
Glasvezel in de meterkast. De gateway heeft een eigen glasvezelaansluiting en een SSD voor opslag. Daarmee staat de basis van het netwerk op één plek.
Wifi buiten. Onder de overkapping hangt een access point dat tegen weer en wind kan. Zo reikt de wifi tot buiten. Meer over wifi in huis verbeteren.
Je netwerk thuis netjes op orde? Zo begin je
Een meterkast vol kabels, wifi die niet overal komt, of een netwerk dat toe is aan iets nieuws. We kijken eerst wat er ligt en wat je nodig hebt. Daarna maken we een plan dat daarbij past. Je zit nergens aan vast.
Vrijblijvend · eigen vaste adviseur · reactie binnen 24 uur
Een 4,3 op Google en Bedrijf van het Jaar 2024-2025
Gemiddelde beoordeling van klanten van CameraInstallatie.nl, uit 163 Google-reviews
Koen kijkt met je mee
Koen is adviseur bij CameraInstallatie.nl. Hij komt kijken, opent de meterkast en luistert eerst. Wat ligt er al, en wat moet het netwerk straks kunnen?
Samen maken jullie een plan. Welk rek, welke kabels, en waar de wifi moet komen. Zo weet je vooraf wat er gaat gebeuren.
Ik verkoop niks, ik adviseer. De klant kiest.Koen van Fulpen, beveiligingsadviseur
Vragen over een patchrek en netwerk in huis
Is een klein patchrek genoeg voor een woning?
Voor de meeste woningen wel. Hier past alles in een open rek van 4U: een rangeerpaneel met genummerde keystones en een switch met 24 PoE-poorten. Het is compact, de warmte kan weg en je kunt er overal bij.
Waarom een open patchrek en geen dichte kast?
Een dichte kast paste hier net niet. Maar een open rek heeft ook voordelen: de lucht kan erlangs, en monteren of later iets bijplaatsen gaat makkelijker.
Kun je een bestaand UniFi-netwerk overzetten naar een nieuwe omgeving?
Ja. We maken eerst een back-up van de oude omgeving en zetten die daarna terug in de nieuwe.
Wat zijn keystones, en waarom nummer je de kabels?
Een keystone is de aansluiting aan het eind van een netwerkkabel, die in het rangeerpaneel klikt. Geef je elke poort een nummer, dan weet je meteen welke kabel naar welke plek loopt.
Hoe krijg je wifi buiten?
Met een access point dat voor buiten gemaakt is. Hier hangt het onder de overkapping, aangesloten met een netwerkkabel die ook de stroom levert.
Kunnen jullie dit ook bij mij thuis doen?
Zeker. We kijken eerst wat er ligt en wat je nodig hebt, en maken dan een plan met wat het kost. Vraag een adviesgesprek aan of lees meer over een netwerk laten aanleggen.
