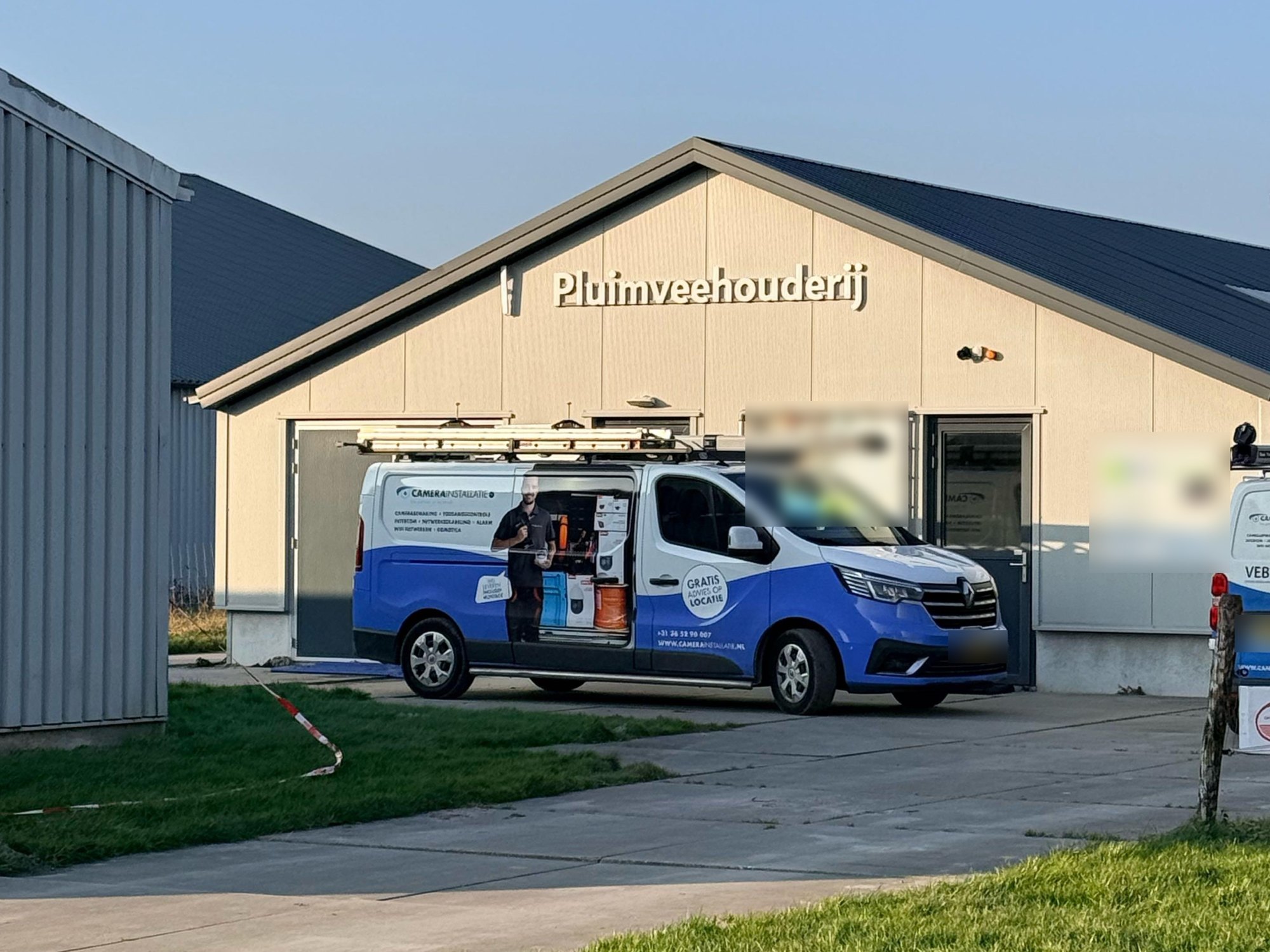

Beeld uit de stal zonder kabel over het erf: pluimveehouderij bij Emmeloord
Op een pluimveehouderij bij Emmeloord moest er een camera bij, boven in de stal. De recorder hing al in een ander gebouw. Hoe krijg je dat beeld daar? Niet met een kabel los over het erf. Wij bouwden een straalverbinding tussen de stallen en groeven veertig meter voor het stuk dat door de grond moest.
Hoe krijg je beeld uit een stal zonder kabel over het erf?
Op een boerenbedrijf staan de gebouwen uit elkaar. Een kippenhok, een weidenstal, een schapenstal. Daartussen ligt het erf, en daar wordt gereden en gewerkt.
De camera’s en de recorder waren er al. Er moest er één bij, boven in de stal. Maar de dichtstbijzijnde netwerkaansluiting zat in een ander gebouw. Een kabel los over de grond leggen? Die ligt er niet lang heel bij.
Dus gaat het signaal door de lucht. Een straalzender op de ene gevel, een ontvanger op de andere. En waar het niet door de lucht kon, hebben we gegraven. Veertig meter, zodat de kabel veilig in de grond ligt.
Wat er op dit erf is geplaatst
De feiten op een rij. Eén camera erbij, een verbinding door de lucht en een stuk door de grond.
Van de camera in de stal naar de recorder
Door de lucht tussen de gebouwen, en door de grond waar dat beter is.
Stroom en data gaan over één kabel naar de zender, via een PoE-adapter in de kast.
Onze eigen video’s: zo werken wij
Geen reclamefilm, maar onze eigen monteurs en het team erachter. De video’s spelen hier op de pagina af.
Twee zenders die elkaar zien
Een straalverbinding is simpel gezegd een netwerkkabel zonder kabel. Twee zenders kijken naar elkaar en sturen het signaal door de lucht. Het enige wat ze nodig hebben, is vrij zicht.
Daarom hangen ze hoog. De ene zit buiten op het kippenhok, de andere buiten op de schapenstal. Allebei afgekit, want op een erf krijgen ze wind, regen en stof te verduren.

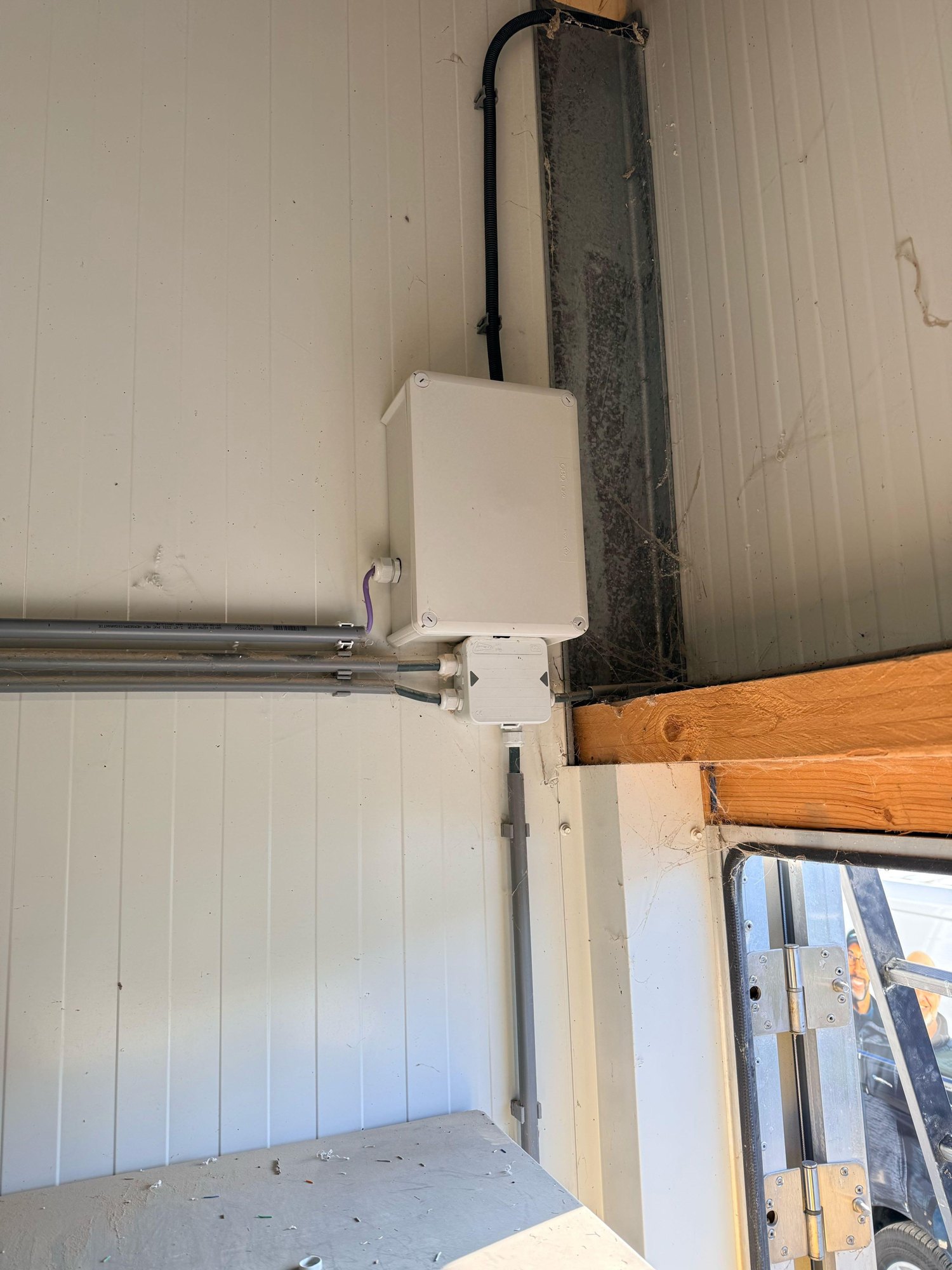

In het kippenhok hangt een kast met een PoE-adapter. Die geeft de zender stroom en data over één kabel. Aan de andere kant gaat de kabel via flexbuis en buis naar binnen, naar een tweede kast. Daar zit stroom, weer een PoE-adapter, en een switch met een kabel naar de camera.
- Zenders hoog, met vrij zicht
- Buiten afgekit
- Stroom en data over één kabel
- Kabel binnen in buis

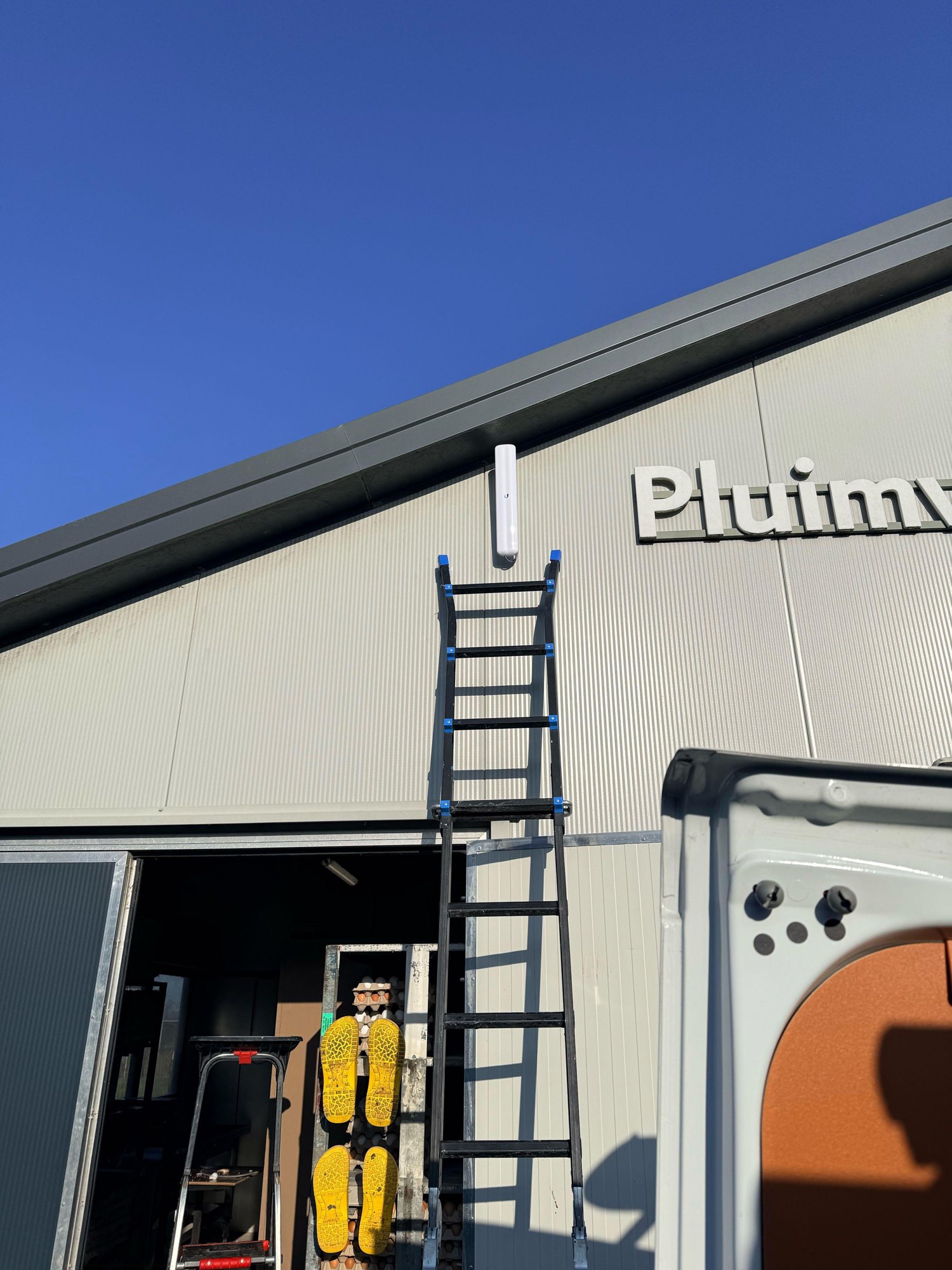

De zender hoog op de gevelEerlijk over wat tegenzat
Een stal is geen kantoor

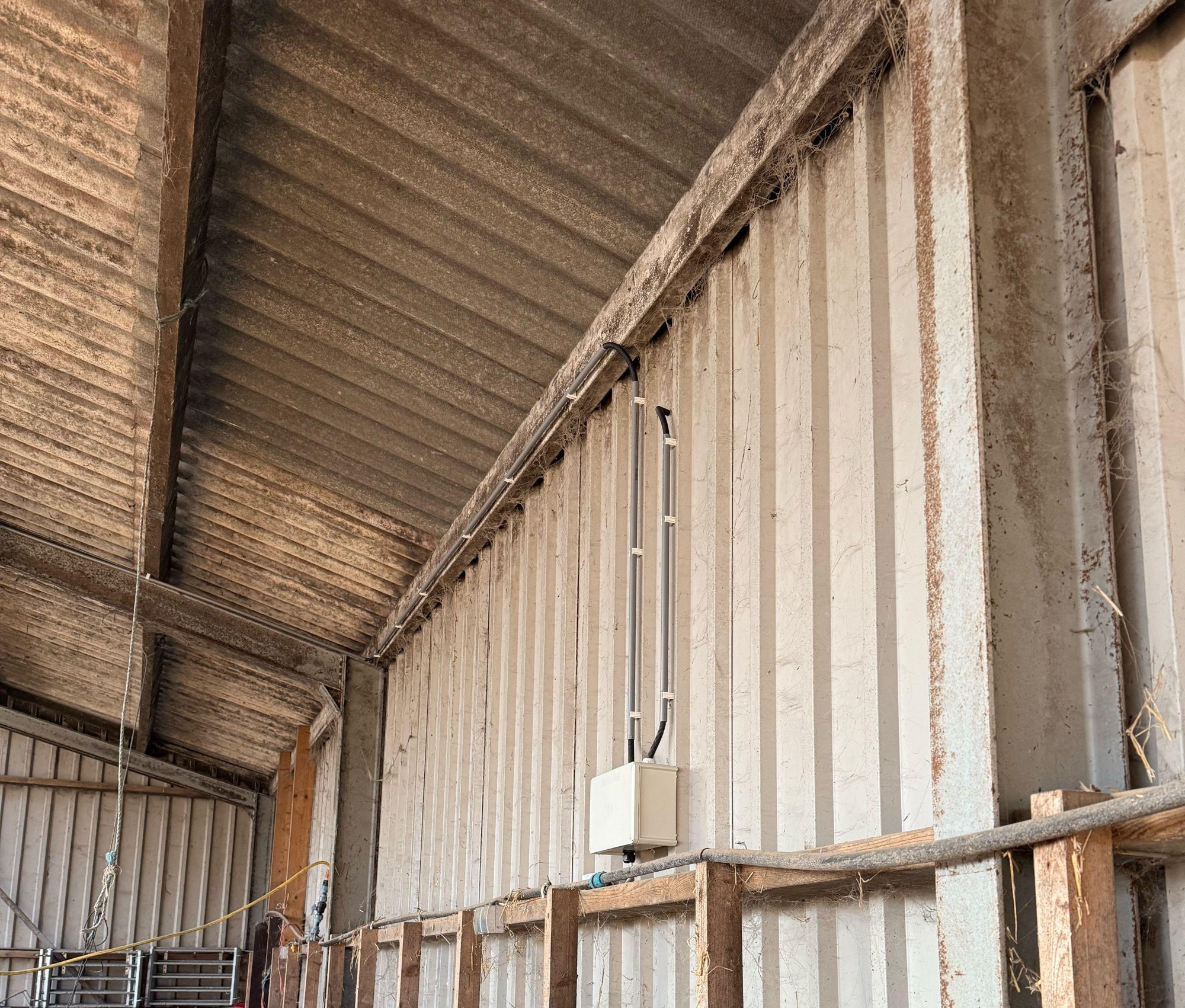

In een stal is het stoffig en vochtig, en er lopen dieren. Een losse stekker of een open kabeleinde houdt dat niet lang vol. Dus zit alles in buis, en zit elke aftakking in een lasdoos die dicht is.
Het meeste werk zat in het stuk ertussen. Ongeveer 25 meter buis en 35 meter kabel, en veertig meter graven. Niet spannend om te zien. Wel het deel dat bepaalt of het over een paar jaar nog werkt.
En ja, de eerste dag werkte niet alles meteen. De koppeling in het netwerk vroeg nog een instelling. Die hebben we daarna rechtgezet. Nu werkt alles.
Wat je niet ziet, bepaalt of het blijft werken.
Zo liep dit project
Van het ene gebouw naar het andere, in februari.
Kast en eerste zender
Een kast met een PoE-adapter geplaatst. De straalzender buiten gemonteerd en afgekit.
Ontvanger en tweede kast
De tweede zender buiten op de gevel, ook afgekit. Binnen via flexbuis en buis naar een kast met stroom, een PoE-adapter en een switch.

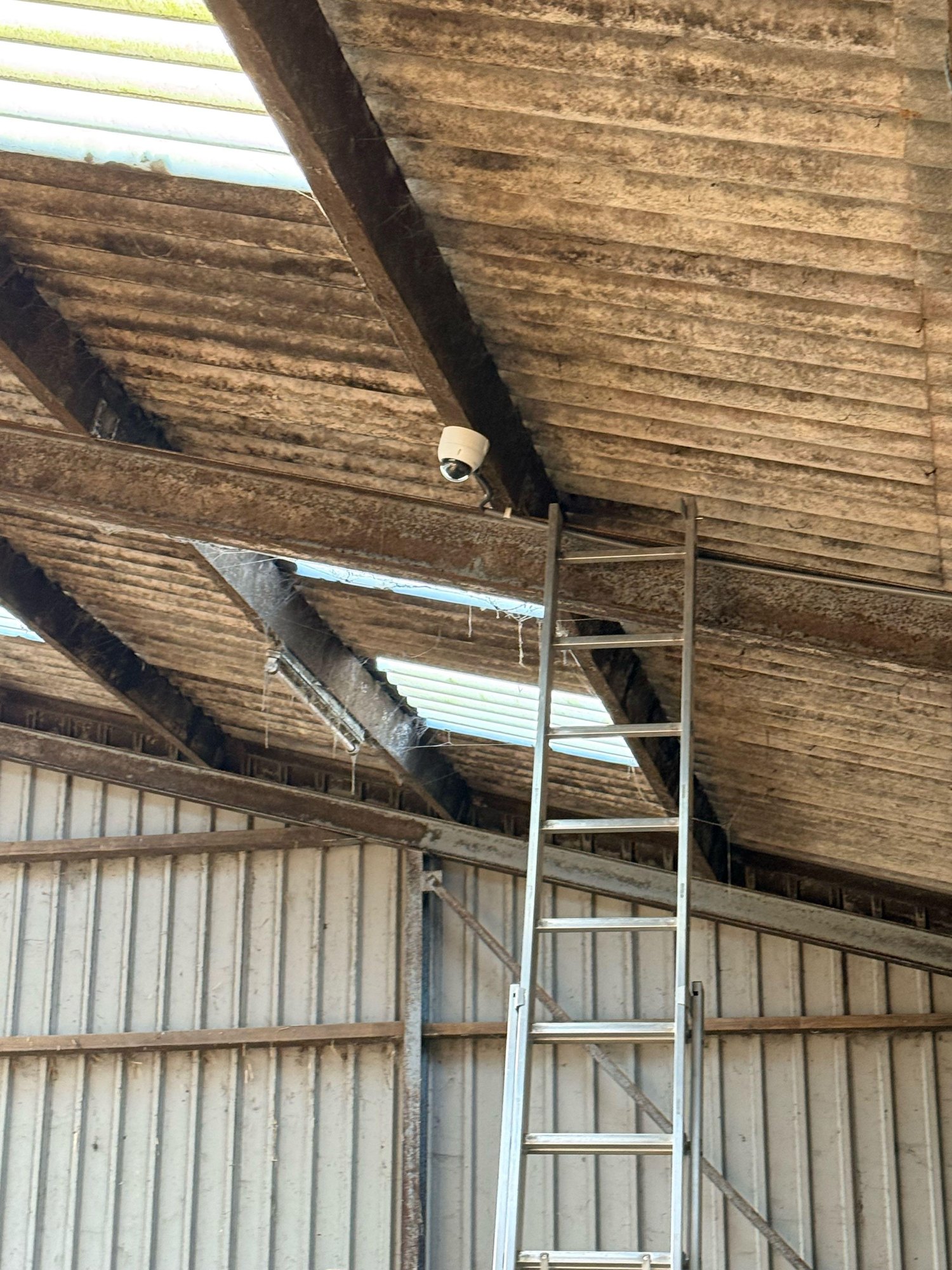

Boven de stal
Een kabel van de switch naar de camera onder het spant. Daarna de camera aangemeld op de recorder die er al hing.
Graven, koppelen en testen
Veertig meter gegraven voor het stuk door de grond. Een switch in de weidenstal als schakel naar de rest van het netwerk. Getest tot het beeld binnenkwam.
Niet alles hoeft door de grond
Wie aan een camera op afstand denkt, denkt vaak aan graven. Een sleuf over het hele erf, van gebouw naar gebouw. Dat kan. Maar het kost tijd, en het erf ligt een tijd open.
Met een straalverbinding hoef je dat niet overal. Je graaft alleen waar het echt moet. Hier was dat veertig meter. De rest ging door de lucht.
“De overbrugging naar het kantoor ging via een straalverbinding, met een klein stukje graafwerk.”
Marc Herdes, oprichter van CameraInstallatie.nl
Waarom een boerenbedrijf om meer vraagt dan een camera
Op een boerderij zijn de afstanden groot en staan de gebouwen los van elkaar. Je wilt vanuit het kantoor of op je telefoon zien wat er in de stal gebeurt. Dan gaat het niet alleen om de camera, maar vooral om de weg die het beeld aflegt.
Lucht waar het kan, grond waar het moet
Een straalverbinding tussen de gebouwen. Geen sleuf over het hele erf, en toch een vaste verbinding. Hoe dat werkt, lees je bij straalverbindingen.
PoE, één kabel voor alles. De zenders en de camera krijgen stroom en data over dezelfde kabel. Minder kabels, minder aansluitingen die in een stal kunnen gaan roesten.
De recorder die er al was. Er kwam geen nieuw systeem. De camera is toegevoegd aan wat er al hing, zodat de beelden op dezelfde plek binnenkomen. Meer over het netwerk erachter lees je bij netwerk.
Een erf met gebouwen ver uit elkaar? Zo begin je
Een boerderij, een loods achter op het terrein of een stal zonder netwerk. We kijken eerst waar het beeld vandaan moet komen en waar het naartoe moet. Daarna maken we een plan dat daarbij past. Je zit nergens aan vast.
Vrijblijvend · eigen vaste adviseur · reactie binnen 24 uur
Een 4,3 op Google en Bedrijf van het Jaar 2024-2025
Gemiddelde beoordeling van klanten van CameraInstallatie.nl, uit 163 Google-reviews
Koen loopt het erf met jullie langs
Koen is adviseur bij CameraInstallatie.nl. Hij komt kijken, loopt de gebouwen langs en luistert eerst. Wat wil je zien, en vanaf waar wil je het bekijken?
Samen maken jullie een lijst. Welke stal, welke camera, en hoe het beeld het snelst bij de recorder komt. Zo weet iedereen vooraf wat er gaat gebeuren.
Ik verkoop niks, ik adviseer. De klant kiest.Koen van Fulpen, beveiligingsadviseur
Vragen over camera’s in een stal en een straalverbinding
Hoe krijg je camerabeeld uit een stal zonder netwerkkabel?
Met een straalverbinding. Twee zenders op de gevels sturen het signaal door de lucht naar het gebouw waar het netwerk zit. Zo hoef je geen kabel over het hele erf te leggen.
Wat heeft een straalverbinding nodig om goed te werken?
Vrij zicht tussen de twee zenders. Daarom hangen ze hoog op de gevel. Hoe ver het kan, hangt af van de zenders en van wat er tussen de gebouwen staat.
Kan een camera tegen stof en vocht in een stal?
Als je het goed aanlegt wel. We leggen de kabel in buis, zetten elke aftakking in een lasdoos en kitten de buitenkant af. Dan heeft stof en vocht weinig kans.
Moet er een nieuwe recorder komen als je een camera toevoegt?
Niet altijd. Hier hing de recorder er al en was er nog plek. De nieuwe camera is daaraan toegevoegd, zodat alle beelden op dezelfde plek binnenkomen.
Waarom toch graven als er een straalverbinding is?
Omdat niet elk stuk door de lucht kan. Waar een zender geen vrij zicht heeft, of waar een kabel gewoon beter is, graven we. Hier was dat ongeveer veertig meter.
Kunnen jullie dit ook bij ons doen?
Zeker. Op een boerderij, een bedrijfsterrein of een erf met losse gebouwen. We kijken eerst waar het beeld vandaan moet komen, en maken dan een plan met wat het kost. Vraag een adviesgesprek aan of lees meer over camera’s bij agrarische bedrijven.
