Woning met bijgebouw in De Ronde Venen: netwerk, camera’s, toegang en alarm, netjes weggewerkt
Een woning in De Ronde Venen, met een bijgebouw op het erf. Netwerk, wifi, camera’s, de voordeur en het hek draaien nu op één platform: UniFi. Het alarm is de uitzondering. Dat werd Ajax Fibra, bedraad. We hebben het in een paar rondes aangepakt, en het hart zit in een kast onder de trap.
Wat er bij deze woning hangt
De feiten op een rij. Eén platform voor netwerk, camera’s en toegang, en een bedraad alarm ernaast.
Waarom alles op één platform?
Omdat een huis met een bijgebouw anders vanzelf een verzameling kastjes wordt. Een router van de provider, een losse wifi-versterker, een deurbel met een eigen app, camera’s met weer een andere. Alles werkt, tot er iets niet werkt. Dan weet niemand meer wat waar hangt.
Hier staat het netwerk, de wifi, de camera’s, de deurbel en de intercom bij het hek op UniFi. Het hart is een Dream Machine SE in de kast onder de trap. Daar draait het netwerk op, en daar komen de camerabeelden en de deur samen.
Het alarm hebben we bewust apart gehouden. Dat is Ajax Fibra, met een eigen centrale en een eigen accu.
Van de kast onder de trap naar het bijgebouw
Waar het begint, hoe het verder loopt en wat erop draait.
Onze eigen video’s: zo werken wij
Geen reclamefilm, maar onze eigen monteurs en het team erachter. De video’s spelen hier op de pagina af.
Wat komt er in de plaats van een oude deurbel met twee draadjes?

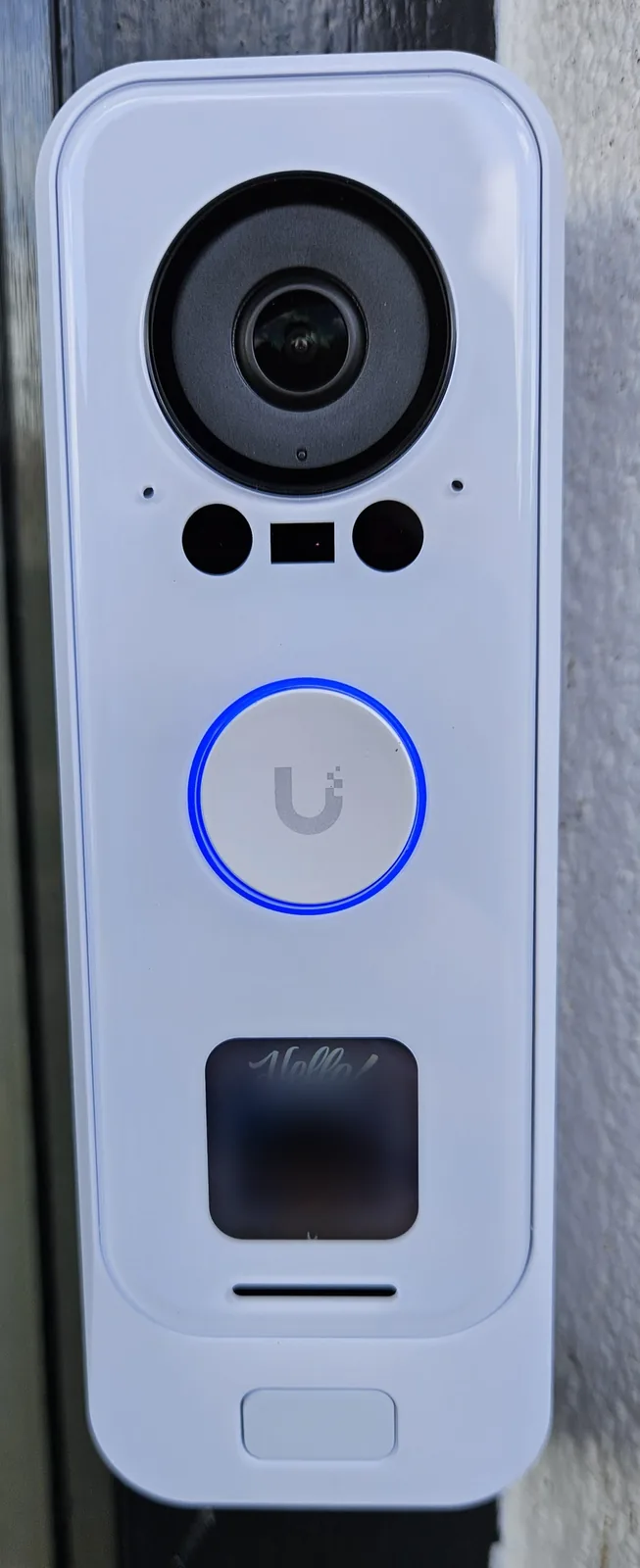

Bij deze woning een videodeurbel die op hetzelfde netwerk zit als de rest. De oude bel had twee draadjes en deed precies één ding. Daar kwam een UniFi G4 Doorbell Pro voor in de plaats, ingefreesd in het kozijn. Binnen hangt een UniFi Chime, dus je hoort hem ook als je telefoon niet in de buurt is.

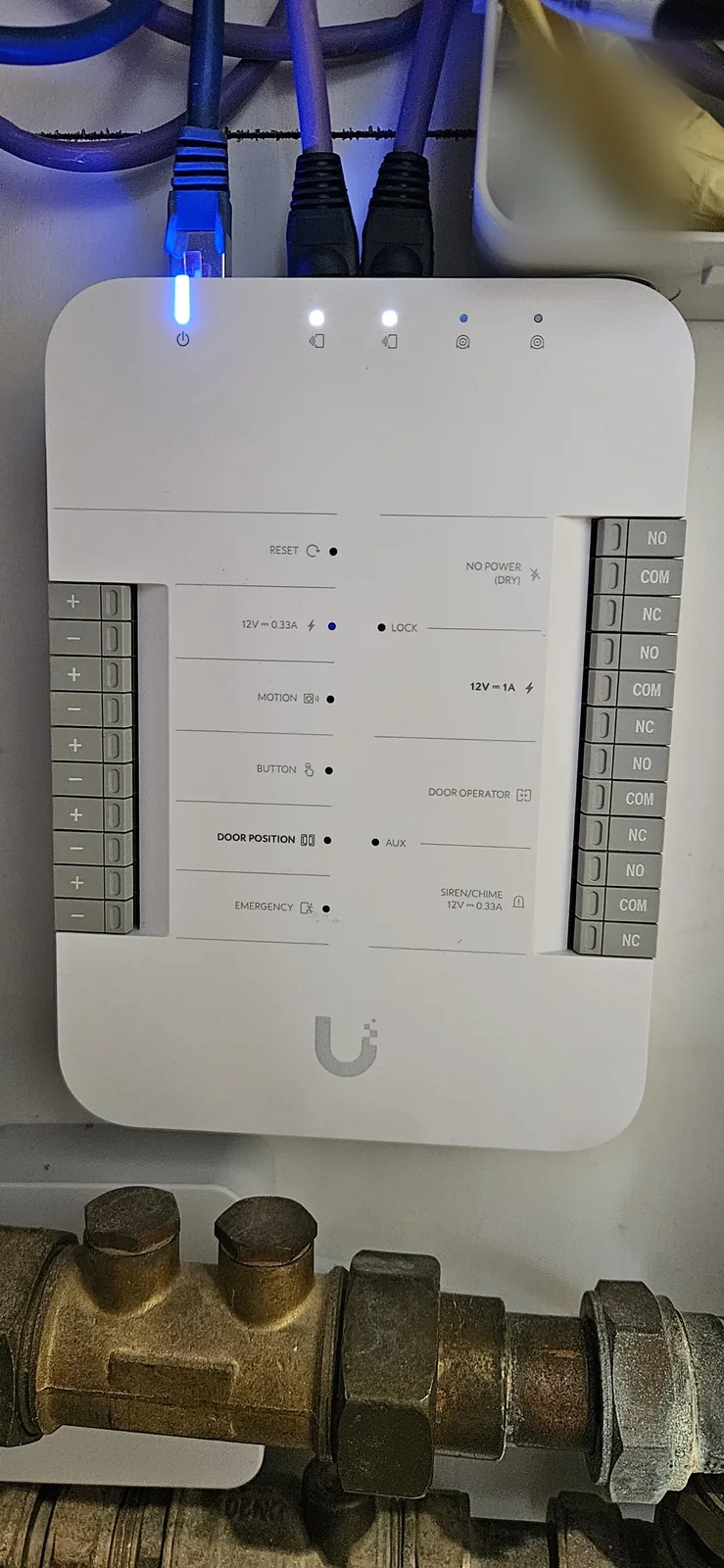

In de meterkast zit een Door Hub. Naast de deur hangt een G3 Flex Reader. De deur is voorbereid op een elektrische meerpuntssluiting. Hoe zo’n opstelling met een video-intercom voor thuis werkt, lees je daar.

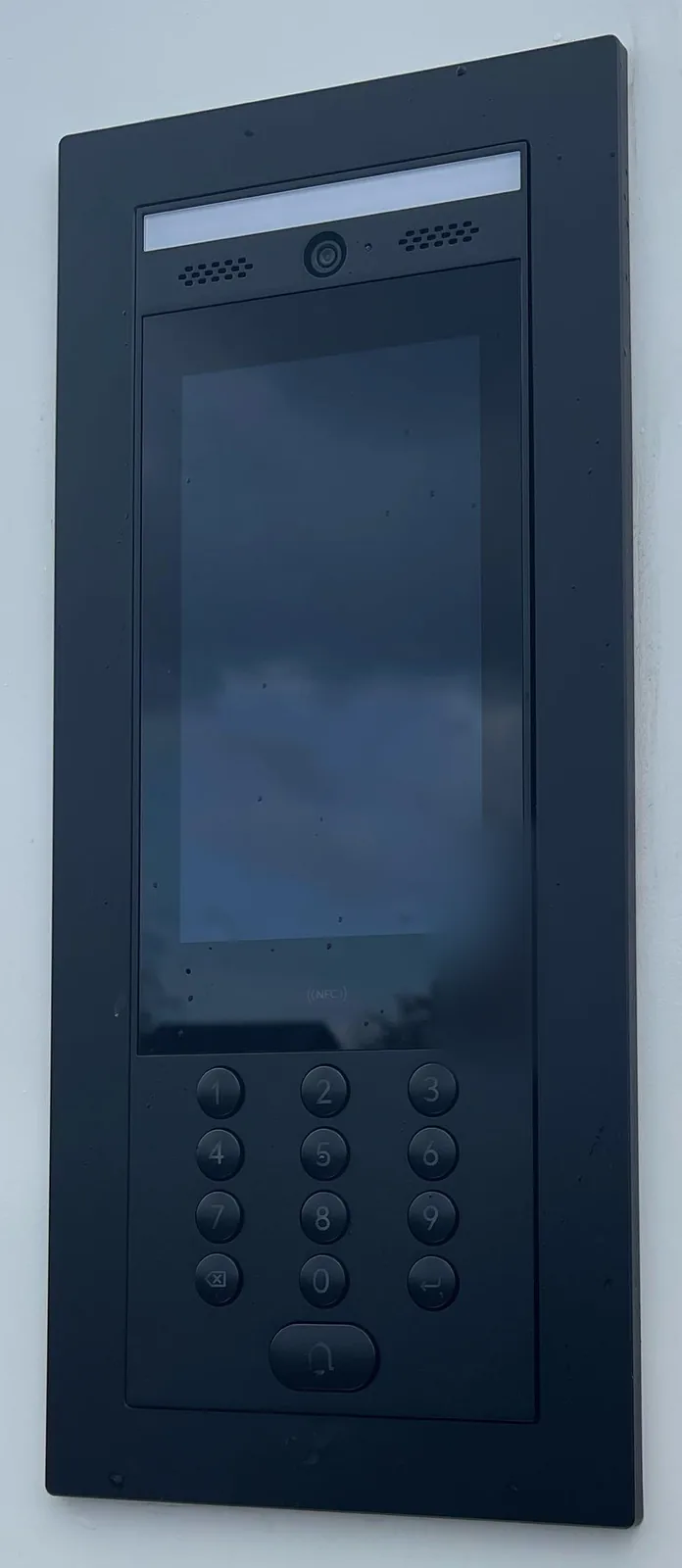

Het hek kreeg een UniFi-intercom met scherm, codeklavier en NFC, in de inbouwbak die er al in zat. Vanaf de patchkast lopen er twee kabels naartoe, onder de grindmatten door. Daarna is de patchkast weer netjes opgebouwd. Zo hoort het ook: je laat een kast niet achter zoals hij er tijdens het werk uitzag.
- Deurbel met twee draadjes eruit
- Videodeurbel ingefreesd in het kozijn
- Chime binnen, Door Hub in de meterkast
- Intercom in de bestaande inbouwbak van het hek
De intercom bij het hekZo is het opgebouwd
Niet alles in één keer, maar in een paar rondes. Dit is wat er per onderdeel is gedaan.
Een kast onder de trap
Een houten inbouwkast met een patchrek van 9U en een van 2U. Daarin de Dream Machine SE, en onderin een UniFi-UPS. Kabels in flexbuis en goot, elk met een label.
De kabel die er al lag
Tussen het huis en het bijgebouw lagen al kabels, alleen wist niemand zeker welke wat deed. Die hebben we getraceerd en getest. Eén werd de verbinding, de ander bleef liggen als reserve.
Vijf access points
Vier binnen en één buiten in de tuin. Allemaal aan een kabel, allemaal in dezelfde omgeving.
Gevels en een paal

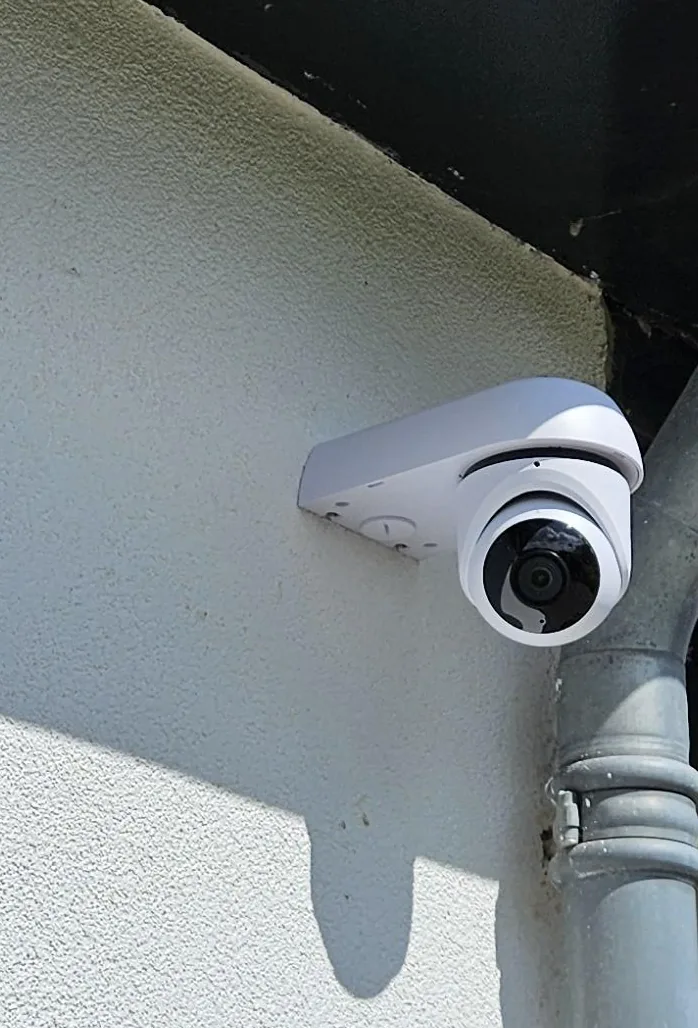

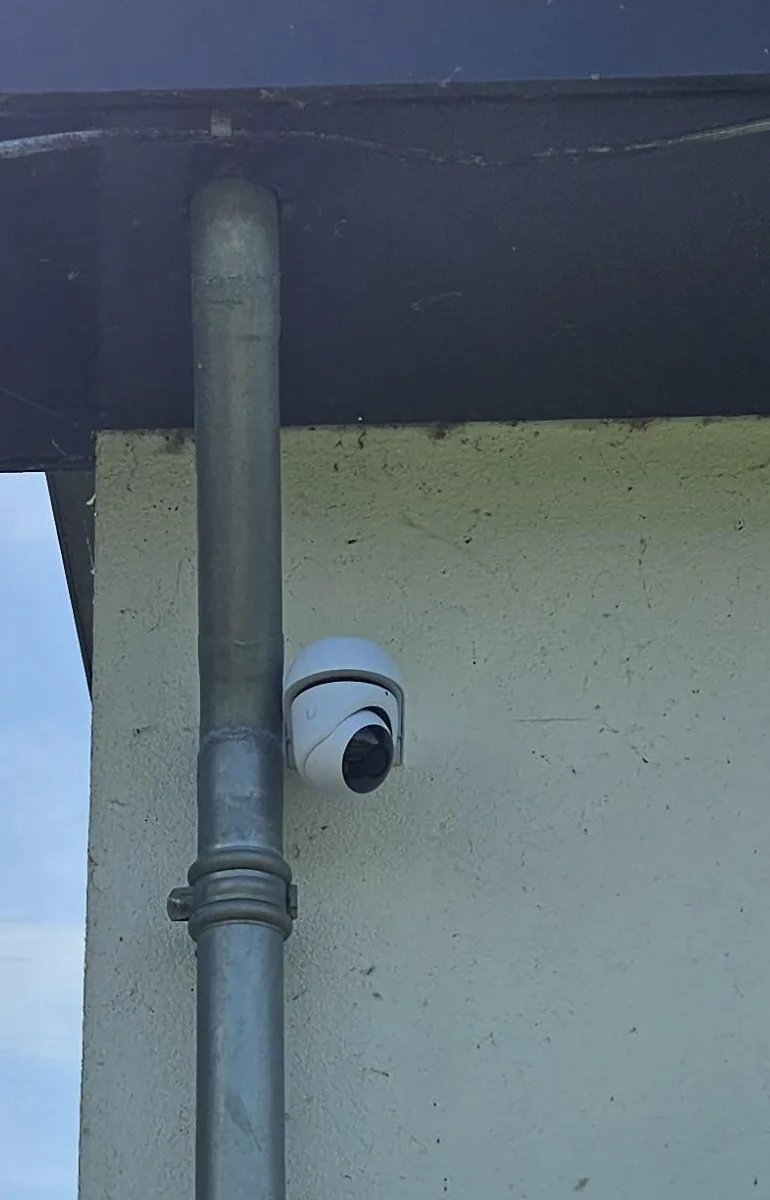

G6 Turrets aan de gevels, een ervan op een hoekbeugel onder de dakrand. In de tuin een zwarte camerapaal met een PTZ en een G6.
Bellen, kijken, opendoen
Videodeurbel, Chime, Door Hub en een lezer bij de voordeur. Een intercom in het hek.
De oude centrale eruit
Ajax Fibra op de plek van de oude centrale, met bediendeel en twee sirenes. Later kwam er een MotionCam bij, en een nieuwe buitensirene.
Wat je niet ziet, moet het best kloppen
Een camera zie je hangen. De kast onder de trap zie je pas als er iets mis is. En dan wil je dat alles er logisch uitziet.

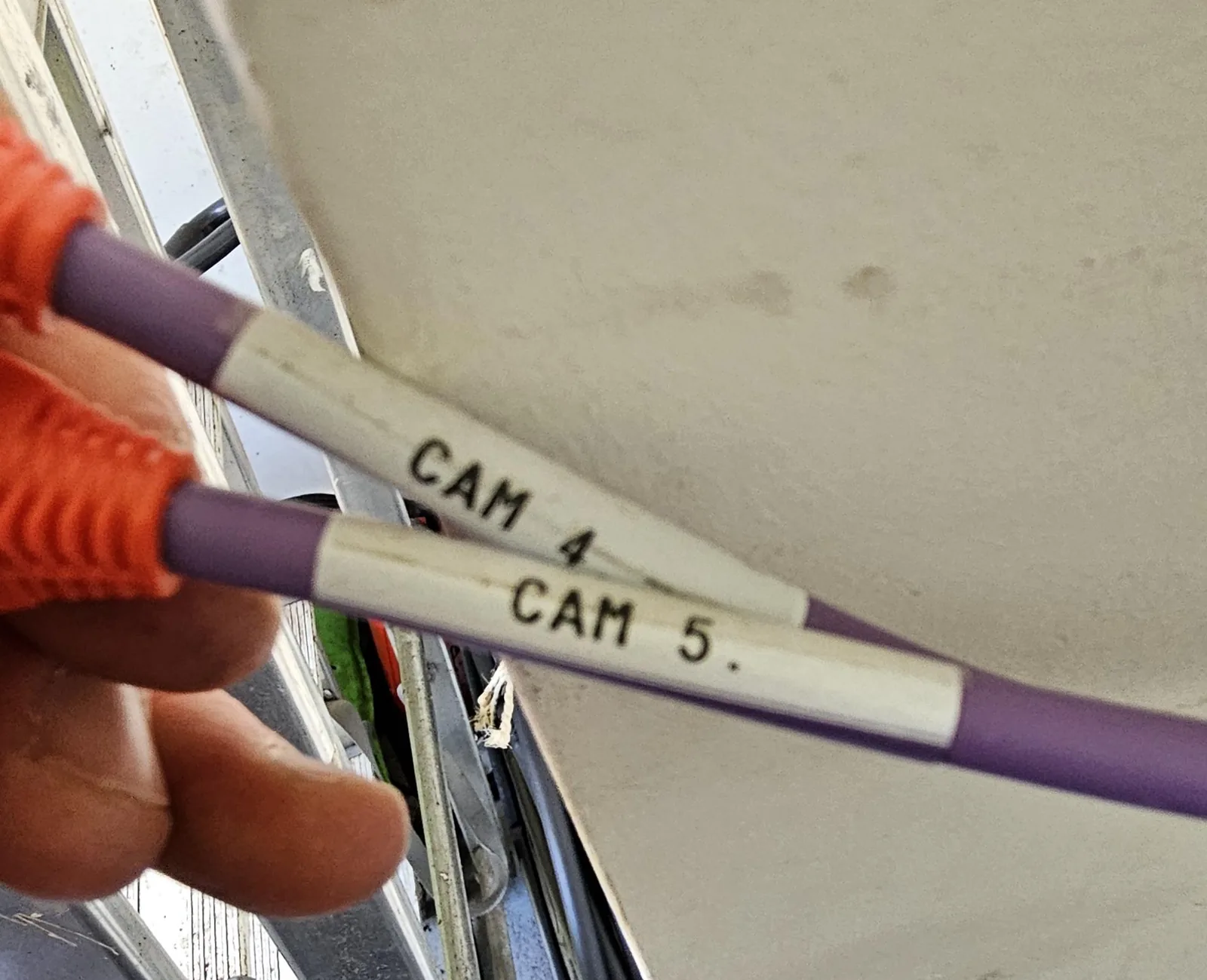

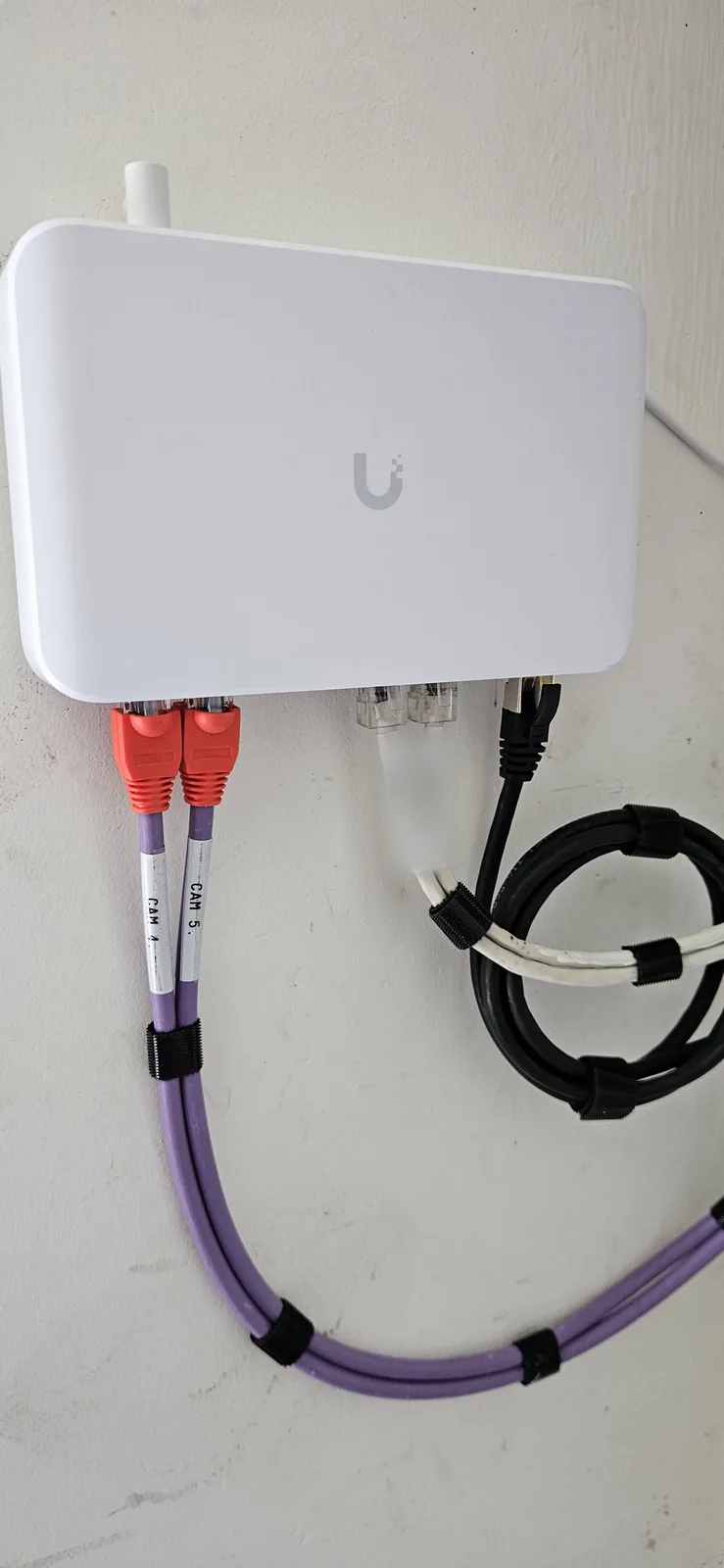

Daarom heeft hier elke kabel een label. Niet met pen op tape, maar gedrukt, zodat het over jaren nog leesbaar is. Klittenband in plaats van tiewraps, want klittenband krijg je weer los zonder te knippen. En onderin de kast een UPS. Valt de stroom even weg, dan gaat het netwerk niet meteen mee onderuit.
Met de kabels naar het bijgebouw gingen we net zo om. Die lagen er al, maar wat erin zat wist niemand zeker. Dus eerst traceren en testen, dan pas aansluiten. De tweede kabel bleef als reserve liggen. Gaat de eerste over een paar jaar stuk, dan hoeft er niet gegraven te worden.
“Wij leveren geen losse camera’s. Wij leveren een werkend systeem.”
Marc Herdes, oprichter van CameraInstallatie.nl
Netwerk, camera, toegang en alarm: één team
Bij een woning als deze komen vier vakken samen. Het scheelt veel als één team ze alle vier kent, en weet waar het ene vak het andere raakt.
Bekabelde wifi, een paal in de tuin en een bedraad alarm
Wifi aan een kabel. Vier access points binnen en een U7 Pro Outdoor buiten in de tuin. Elk punt heeft een eigen netwerkkabel, dus niemand hoeft het signaal van een ander door te geven. Een controller regelt welk apparaat aan welk punt hangt. Een gastennetwerk zet je er zo naast. Meer over een wifi-netwerk van UniFi, en over wifi buiten.

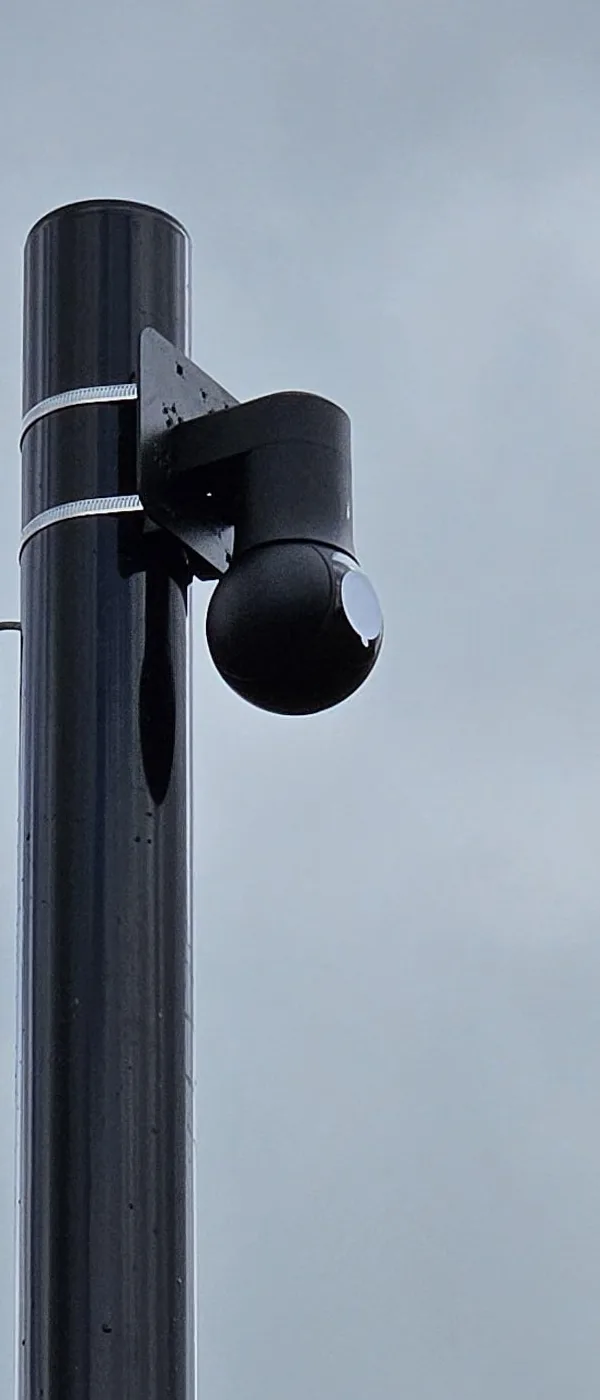

Een paal waar geen gevel is. Een camera hang je het liefst aan de muur, onder een dakrand, uit de regen. Maar midden in een tuin is geen muur. Hier staat daarom een zwarte camerapaal met een PTZ-camera, die je kunt draaien en waarmee je kunt inzoomen, en een G6 eronder. De paal staat op een metalen grondplaat, met draadeinden in snelcement verankerd. De kabels lopen in flexbuis door de paal en de bovenkant is afgedicht, zodat er geen water naar binnen loopt. Meer over een camerapaal of cameramast.
Het alarm apart. De oude alarmcentrale ging eruit. Op dezelfde plek hangt nu een Fibra Hub van Ajax, met een accu. Fibra is de bedrade lijn van Ajax. Er kwam een bediendeel bij, en een sirene binnen en buiten. Later volgde nog een MotionCam. Dat is een bewegingsmelder met fotoverificatie: bij een alarm maakt hij foto’s, zodat je kunt zien wat er gebeurt. Meer over alarmbeveiliging voor thuis.
Netwerk, camera’s en toegang in één systeem? Zo begin je
Vertel ons wat er nu hangt en wat je wilt kunnen. Ligt er al kabel naar een schuur, garage of bijgebouw, noem dat dan meteen. Dan kijken we eerst wat er kan blijven. Je zit nergens aan vast.
Vrijblijvend · eigen vaste adviseur · reactie binnen 24 uur
Een 4,3 op Google en Bedrijf van het Jaar 2024-2025
Gemiddelde beoordeling van klanten van CameraInstallatie.nl, uit 163 Google-reviews
Sander brengt het terug tot één geheel
Sander Poiesz is beveiligingsadviseur bij CameraInstallatie.nl. Hij begint met wat er al hangt en ligt, ook in de schuur of het bijgebouw.
Daarna zegt hij wat er kan blijven, wat beter samen kan en wat je beter los houdt. Niet alles hoeft in één keer.
Vragen over één systeem voor huis en bijgebouw
Kunnen netwerk, wifi, camera’s en deurbel op één systeem?
Ja, bij UniFi zit dat op één platform. Bij deze woning in De Ronde Venen draaien het netwerk, de wifi, de camera’s, de videodeurbel en de intercom bij het hek allemaal via de Dream Machine SE in de kast onder de trap.
Waarom zit het alarm niet in UniFi?
Bij deze woning is het alarm bewust apart gehouden. Het is Ajax Fibra, de bedrade lijn van Ajax, met een eigen centrale en een accu op de plek van de oude centrale. Camera’s, netwerk en toegang zitten in UniFi.
Kun je een bestaande kabel naar een bijgebouw hergebruiken?
Vaak wel, als je eerst weet wat hij doet. Hier lagen al kabels tussen het huis en het bijgebouw. We hebben ze getraceerd en getest. Eén werd de verbinding, de andere bleef liggen als reserve.
Hoe zet je een camerapaal stevig in de tuin?
Deze paal staat op een metalen grondplaat die met draadeinden in snelcement is verankerd. De kabels lopen in flexbuis door de paal en de bovenkant is afgedicht tegen water.
Wat doet een UPS in de netwerkkast?
Een UPS vangt een korte stroomonderbreking op. Het netwerk en wat eraan hangt gaan dan niet meteen uit. Hoe lang hij het volhoudt, hangt af van hoeveel er op aangesloten is.
Werken jullie ook in De Ronde Venen?
Ja. Dit project laat het zien, en we werken door heel Nederland. Plan een adviesgesprek, dan kijken we wat er bij jou hangt en ligt.
