Projectcase · Dierenopvang

Camerabewaking bij het opvangcentrum van de Dierenbescherming in Ede: rond de vijftig camera’s op twee recorders

Voor Dierenbescherming Nederland brachten we het nieuwe centrum Ede-Amersfoort in beeld. Een terrein tegen de bosrand met houten gevels, verblijven met buitenrennen, een hek om het geheel en negen weiden achter het pand. Er hangt een camera bij de verblijven, er staan camera’s rond het gebouw en er kijken camera’s over het veld. Samen rond de vijftig, verdeeld over twee recorders. Het meeste werk zat niet in de camera’s, maar in de meters kabel ernaartoe.

Plan een adviesgesprek →Camerabeveiliging voor bedrijfspanden

Rond de vijftig camera’s over het hele terreinTwee recorders, beelden op één plekCamera’s bij de verblijven en langs de weidenKabel door de grond naar de masten in het veld

Project in het kort

Wat er bij het centrum in Ede is aangelegd

Dit project deden we in 2023. Hieronder staat wat wij hebben aangelegd en gefotografeerd. Over het werk van de Dierenbescherming zelf doen wij geen uitspraken.

OpdrachtgeverDierenbescherming Nederland, opvangcentrum Ede-Amersfoort aan de bosrand

Type locatieNieuwbouw met houten gevels en schanskorven, verblijven met buitenrennen, negen weiden

Camera’sRond de vijftig, bij de verblijven, rond het pand en verspreid over het terrein

RecordersTwee, zodat alle camera’s erop passen en de beelden op één plek samenkomen

BekabelingDoor de grond naar de masten in het veld, langs de gevels in verzinkte buis

AanduidingCamerabordjes aan het hek, bij de ingangen van het terrein

Wat er speelde

Een nieuw terrein met veel meer hoeken dan een gevel kan pakken

Het centrum is nieuw gebouwd op een perceel tegen het bos aan. Houten gevels, wanden van schanskorven, verblijven met buitenrennen ernaast en achter het pand negen weiden. Prettig om in te werken, lastig om te overzien.

Vanaf een gevel kijk je namelijk langs die gevel. Alles wat achter de volgende hoek ligt, valt weg. Bij dit terrein betekende dat: camera’s bij de verblijven, camera’s rond het gebouw, en camera’s op het veld, deels op masten die er al stonden.

Zo kom je op rond de vijftig camera’s. Bij dat aantal loop je tegen de grens van één recorder aan. Het zijn er daarom twee geworden, waarbij de beelden wel op één plek bij elkaar komen. Wie kijkt, merkt van die tweedeling niets.

Hoe we het hebben aangepakt

Het meeste werk zat in de grond, niet aan de gevel

Een camera aan een gevel hangt er in een uur. Een camera op een mast in het veld kost een dag, want daar moet eerst een kabel naartoe. Tussen het gebouw en de weiden ligt gras, bestrating en beplanting, dus is er gegraven, geboord en weer dichtgemaakt.

Langs de gevels loopt de bekabeling in verzinkte buis. Die buis doet twee dingen tegelijk. Hij beschermt de kabel, en hij draagt de camera, zodat je niet in een geveldeel hoeft te hangen dat daar niet voor bedoeld is. In hout zoek je nu eenmaal anders naar houvast dan in steen: een plank van twintig millimeter houdt een camera met arm niet tegen, dus ga je op zoek naar de regel erachter.

Langs de verblijven hielden we rekening met wat daar dagelijks gebeurt. Er wordt schoongemaakt en gespoten, deuren gaan open en dicht, materieel schuift langs de wand. Kabel die daar los langs ligt, houdt het geen jaar vol.

Vijftig camera’s klinkt als veel techniek. In de praktijk is het vooral veel meters kabel, en de vraag waar die meters langs mogen.

Onze eigen foto’s

Zo ziet het eruit op het terrein

Eigen foto’s van dit project, gemaakt tijdens en vlak na de aanleg.

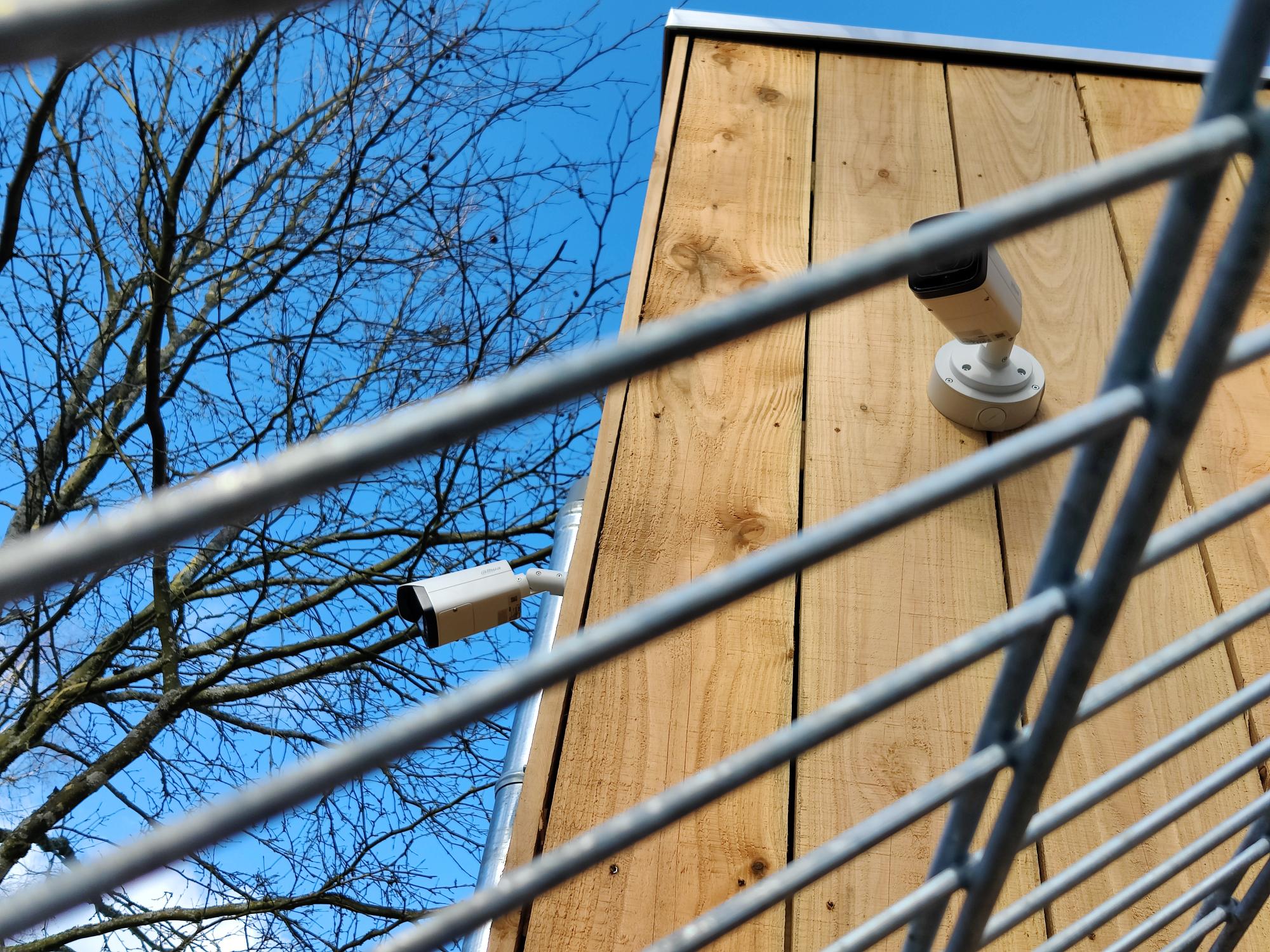

Twee bewakingscamera’s op een houten gevel van het opvangcentrum, gezien door het hekwerk — Twee camera’s op één gevel, ieder een andere kant op. Zo blijft er tussen de gebouwen geen hoek liggen.

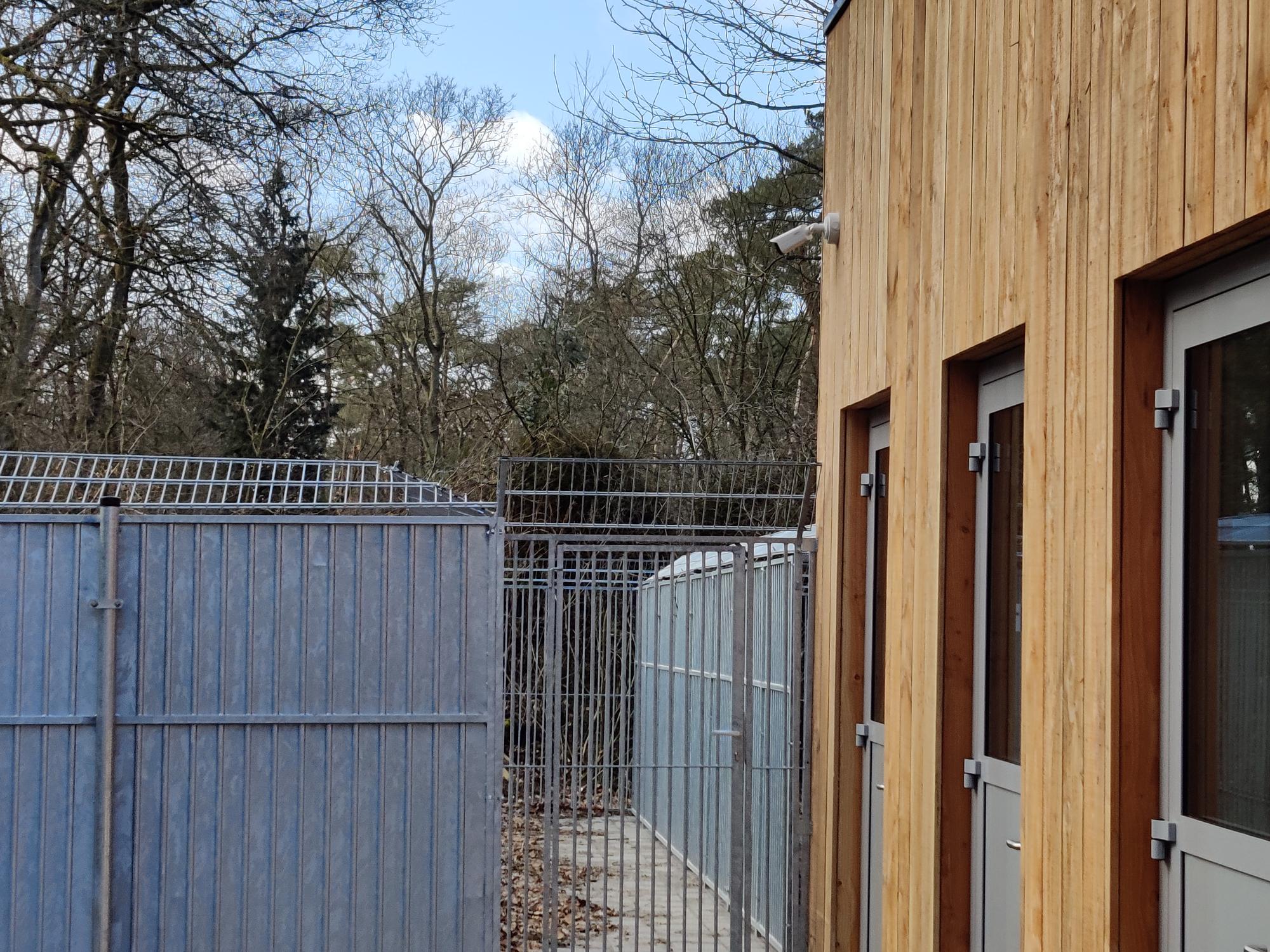

Pad tussen de buitenrennen en het houten verblijfsgebouw, met een camera onder de dakrand — Het pad tussen de rennen en de verblijven. De camera hangt boven de deuren, aan het eind van de rij.

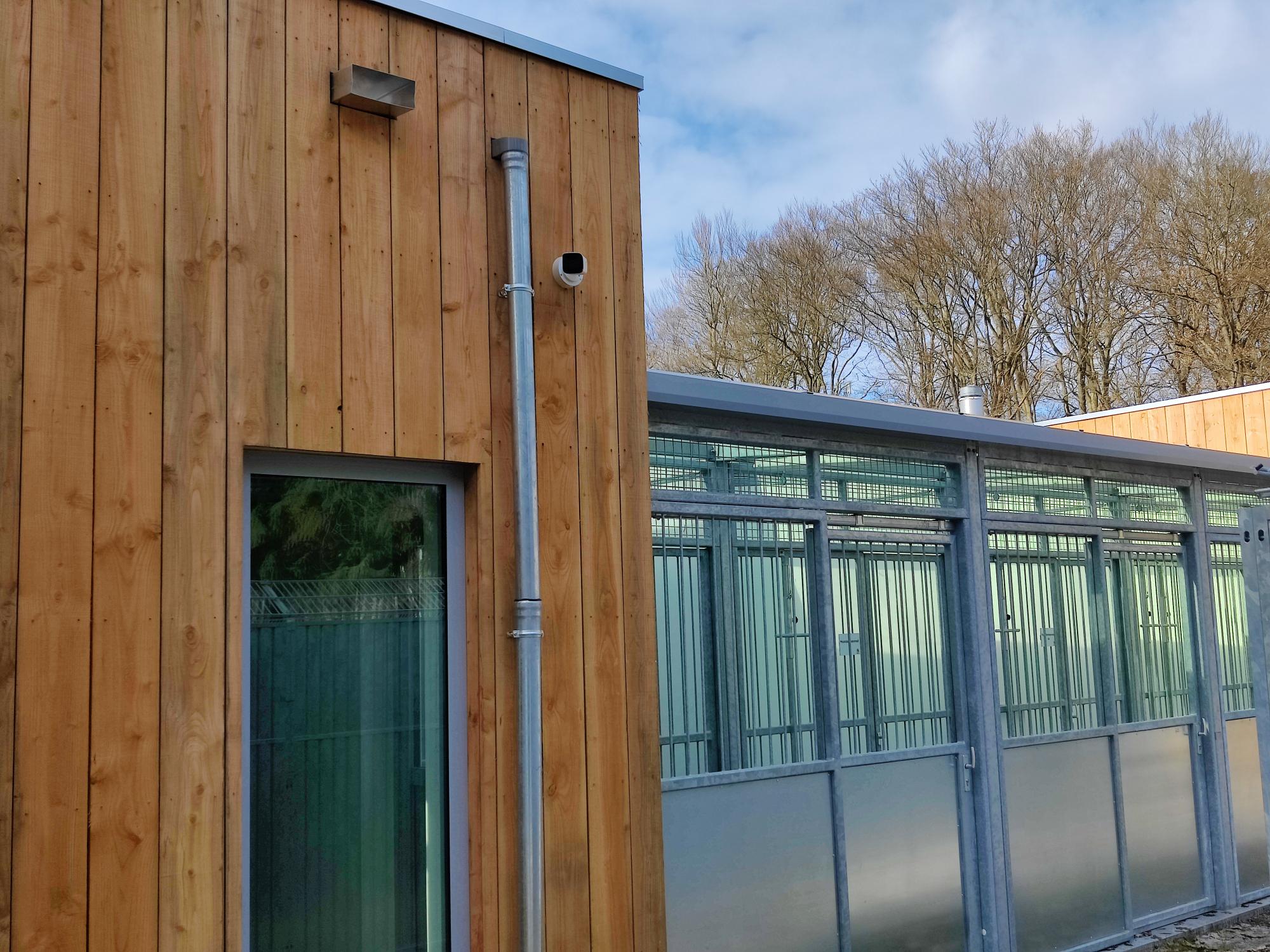

Camera op een verzinkte regenpijp naast de verblijven met glazen fronten — Naast de verblijven met de glazen fronten. De camera zit op de regenpijp, dus buiten handbereik.

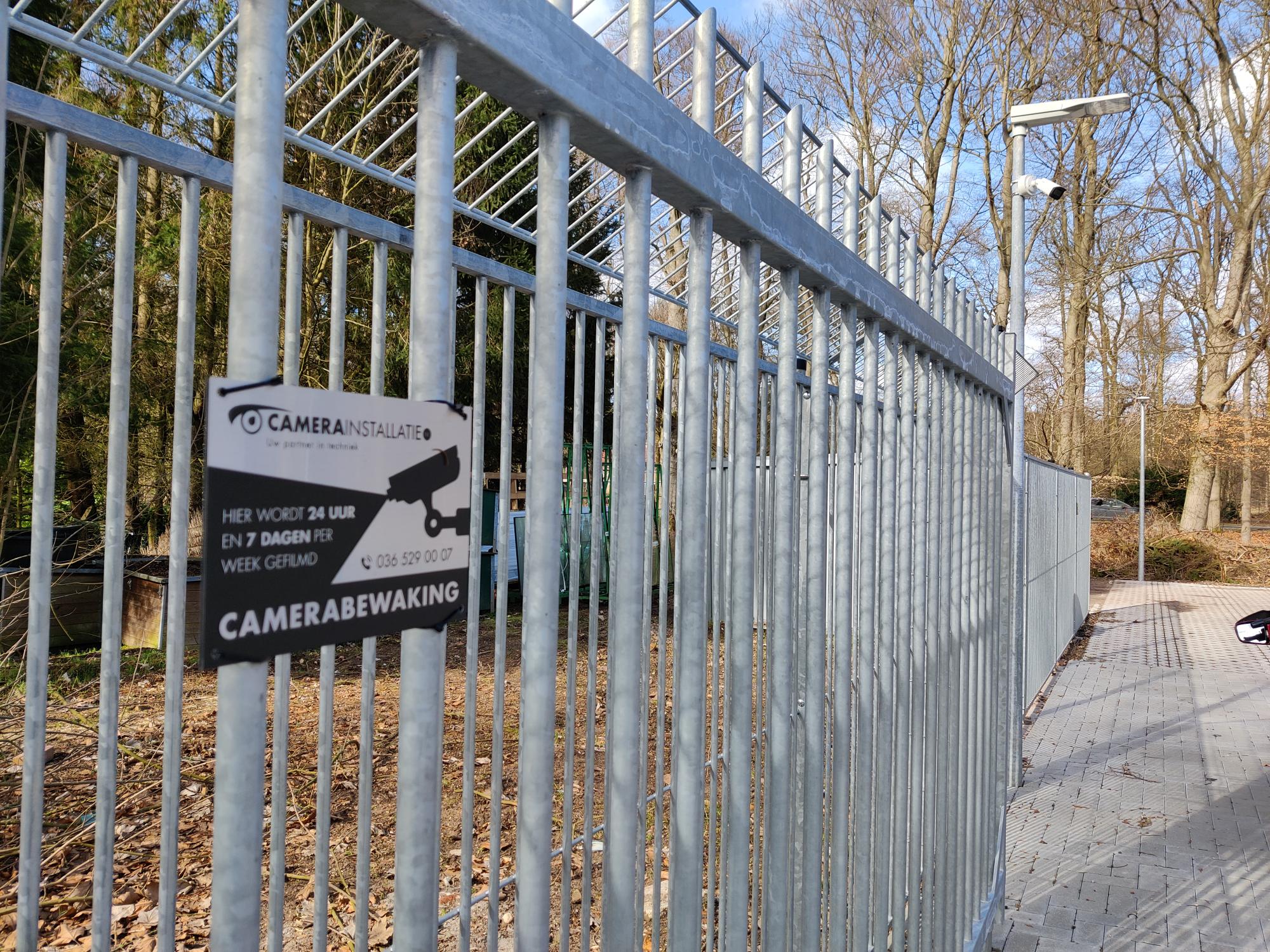

Bordje camerabewaking op het stalen hek van het terrein, met verderop een camera op een mast — Aan het hek hangt het bordje. Verderop op de mast staat de camera die het open terrein pakt.

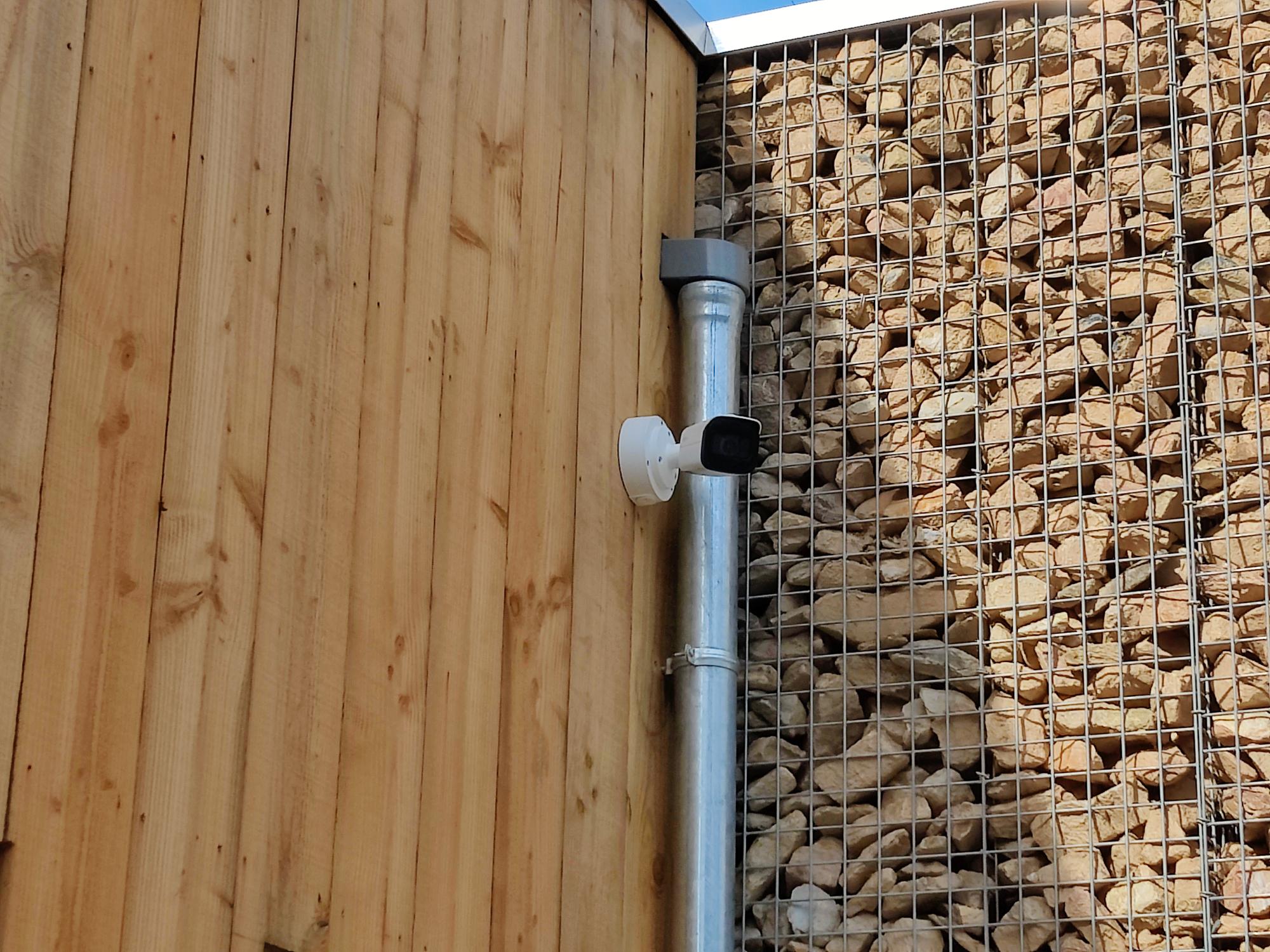

Bullet camera op een verzinkte buis tussen een houten wand en een schanskorf met stenen — De buis draagt de camera en beschermt de kabel. Tussen hout en schanskorf zit verder weinig om iets op vast te zetten.

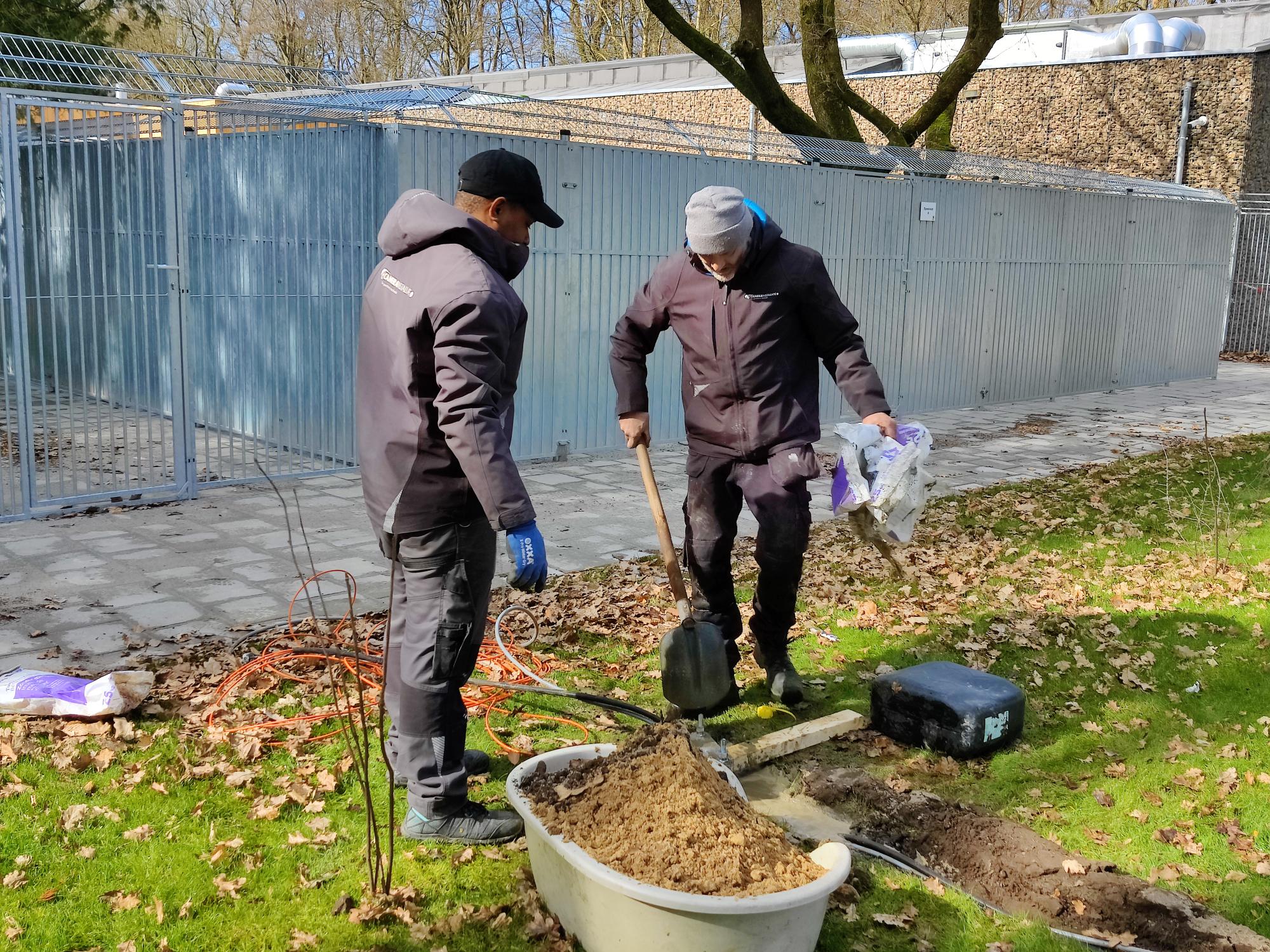

Twee monteurs graven een kabelsleuf in het gras naast de buitenrennen — Het meeste werk zat in de grond. Van het gebouw naar de weiden en de masten gaat alles door een sleuf.

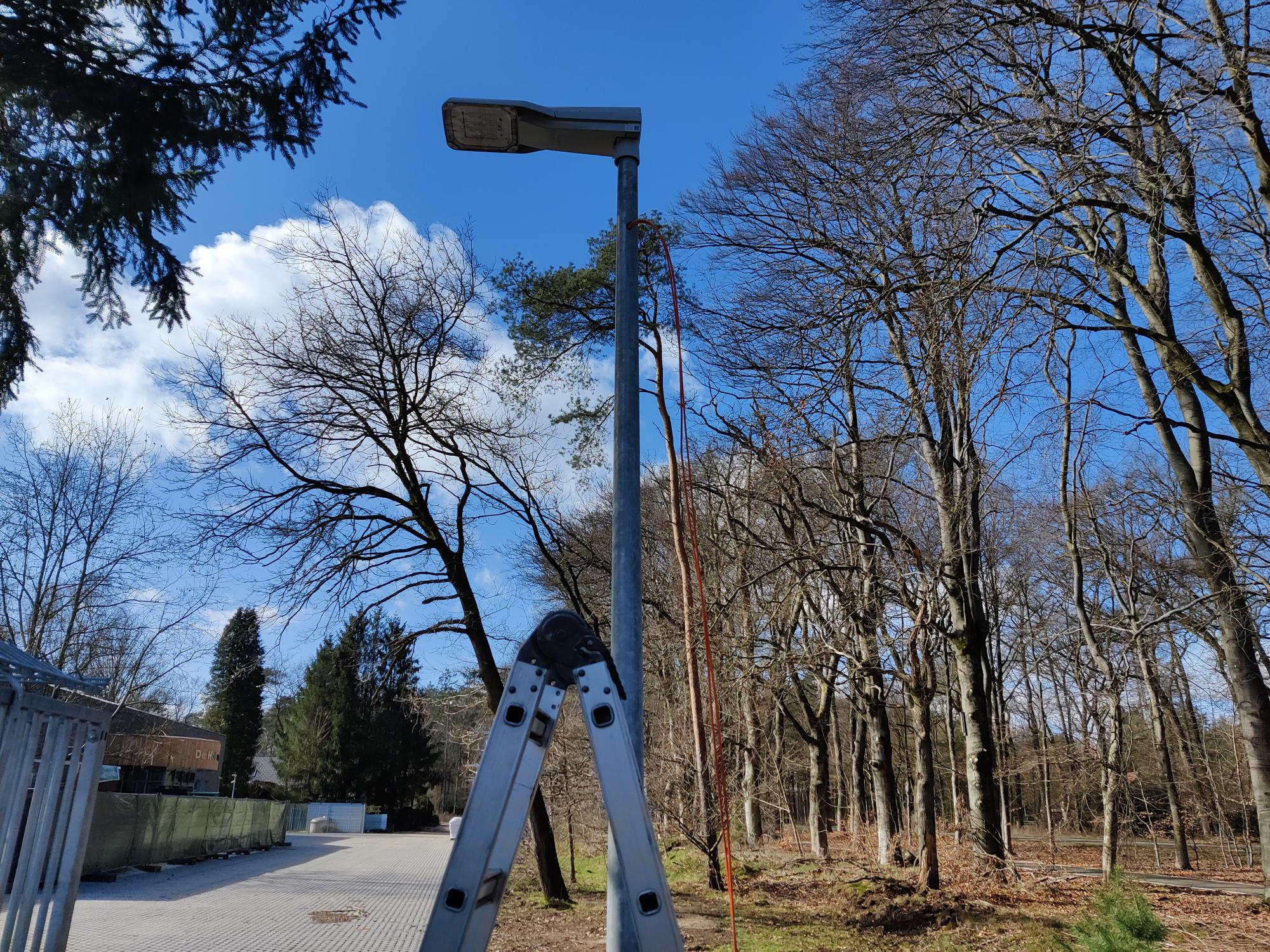

Ladder tegen een lichtmast aan de bosrand, met een oranje kabel die omhoog loopt — De lichtmasten aan de bosrand kregen er een camerakabel bij. Omhoog met de ladder, kabel mee.

Gevelbord van het Dierenbeschermingscentrum Ede-Amersfoort op een wand van schanskorven — Het centrum ligt aan de bosrand bij Ede. De gevels zijn opgebouwd uit schanskorven en hout.

Wat wij hierbij altijd nalopen

Waar we bij een groot terrein altijd naar kijken

Dit project laat vooral de schaal zien. De punten hieronder gelden net zo goed als er tien camera’s hangen.

Tel eerst de plekken, dan pas de camera’sLoop het terrein rond en noteer elke hoek waar het zicht wegvalt. Het aantal camera’s rolt daaruit. Andersom beginnen werkt niet.

Meer camera’s betekent meer stroomPoorten op een switch zijn zelden het probleem. Het vermogen dat die switch kan leveren wel, zeker met camera’s die een verwarming of een motor aan boord hebben.

Twee recorders hoeft geen twee systemen te zijnHang ze onder één beheer, dan verandert er voor de gebruiker niets. Doe je dat niet, dan staan er in de praktijk al snel twee schermen aan.

Hout vraagt andere bevestiging dan steenEen geveldeel van twintig millimeter draagt geen camera met arm. Zoek de regel erachter, of zet de camera op een buis die je wel goed kunt vastzetten.

Opslag groeit mee met het aantal camera’sDe wet noemt geen vast aantal weken. Kies eerst de bewaartermijn die je nodig hebt, reken daarna pas uit hoeveel schijf daarbij hoort.

Meld het, ook achter een hekEen hek om het terrein is geen reden om de bordjes weg te laten. Bij elke ingang hoort er één te hangen.
