Camera’s vielen steeds uit op een bedrijfsterrein in de Amsterdamse haven: de kabel was bijna 200 meter
Op een bedrijfsterrein in het havengebied van Amsterdam beheren wij het camerasysteem. Twee camera’s verloren steeds de verbinding. Toen we er een extra kabel naartoe trokken, zagen we waarom. De route was bijna 200 meter, en een netwerkkabel is gemaakt voor 100. Nu hangen er onderweg twee switches in kunststof kasten op de muur. Geen stuk kabel is nog langer dan het mag.
Wat er op het terrein is veranderd
De feiten op een rij. Eén lange kabel werd een reeks korte stukken, met twee switches ertussen en eigen stroom.
Waarom vielen de camera’s steeds uit?
Omdat de kabel naar die twee camera’s veel te lang was. Bij het trekken van een extra netwerkkabel bleek de route bijna 200 meter. Een netwerkkabel is bedoeld voor ongeveer 100 meter per stuk. Er zat een PoE-extender tussen om die afstand te overbruggen. Toen we dat zagen, was de uitval meteen verklaard.
Het systeem op dit terrein beheren wij. Gaat er iets mis, dan kijken we eerst op afstand mee. Zo hebben we een andere camera ook weer online gekregen, zonder dat er iemand heen hoefde. Deze twee bleven alleen terugkomen.
Dan zit het niet in een instelling.
Een PoE-extender hangt halverwege de route. Hij krijgt zijn stroom over dezelfde kabel als de camera en moet die weer doorgeven. Dat kan een tijd goed gaan. Op bijna 200 meter heb je dan twee lange stukken kabel met een kastje ertussen dat alles moet dragen. Wij vervangen zoiets liever door een switch met een eigen voeding. Wat zo’n switch onderweg doet en hoe je hem aansluit, lees je bij welke switch je kiest en hoe de uplink werkt.
Van één lange kabel naar korte stukken
Hoe het liep, wat er onderweg bij kwam en hoe de camera’s nu zijn aangesloten.
Onze eigen video’s: zo werken wij
Geen reclamefilm, maar onze eigen monteurs en het team erachter. De video’s spelen hier op de pagina af.
Hoe lang mag een netwerkkabel zijn?
Ongeveer 100 meter, van apparaat tot apparaat. Daarvan is 90 meter de vaste kabel in de buis of de muur. De rest zijn de korte aansluitkabels aan beide kanten. Moet je verder, dan zet je er een apparaat tussen dat het signaal opnieuw opbouwt en zelf stroom heeft. Hier zijn dat twee switches.
We hebben de route zo ingedeeld dat er tussen twee apparaten nooit meer dan 90 tot 100 meter kabel zit. De kabel die we extra hadden getrokken, ging niet weg. Die werd de uplink, de verbinding van switch naar switch. Vanaf de switch die het dichtst bij de camera’s hangt, lopen korte netwerkkabels naar de camera’s.
De hoofdswitch staat in een elektrahuisje op het terrein. De netwerkroute daarheen is ongeveer 185 meter. Met twee switches onderweg is dat geen lange gok meer, maar een paar korte stukken die elk binnen de grens blijven.
In de kasten hangen UniFi PoE-switches, de USW Lite 8 PoE. Ze geven de camera’s stroom over dezelfde kabel en zitten in hetzelfde netwerk als de rest van het systeem. Voor kasten die het nog zwaarder krijgen, heeft UniFi inmiddels ook industriële switches voor op een DIN-rail.
- Nergens meer dan 90 tot 100 meter tussen twee apparaten
- De extra kabel werd de uplink tussen de switches
- Korte kabels van de dichtstbijzijnde switch naar de camera’s
- Hoofdswitch in het elektrahuisje
Zo liep dit project
Eerst op afstand kijken, dan de kabel volgen, en pas daarna bouwen.
Eerst kijken vanaf het scherm
Dit systeem is bij ons in beheer. Storingen bekijken we op afstand. Eén camera kregen we zo weer online. Twee andere bleven de verbinding verliezen.
Een extra kabel, en toen bleek de afstand
Bij het trekken van een extra netwerkkabel bleek de route bijna 200 meter, met een PoE-extender ertussen. Daar zat de uitval.
Twee switches onderweg

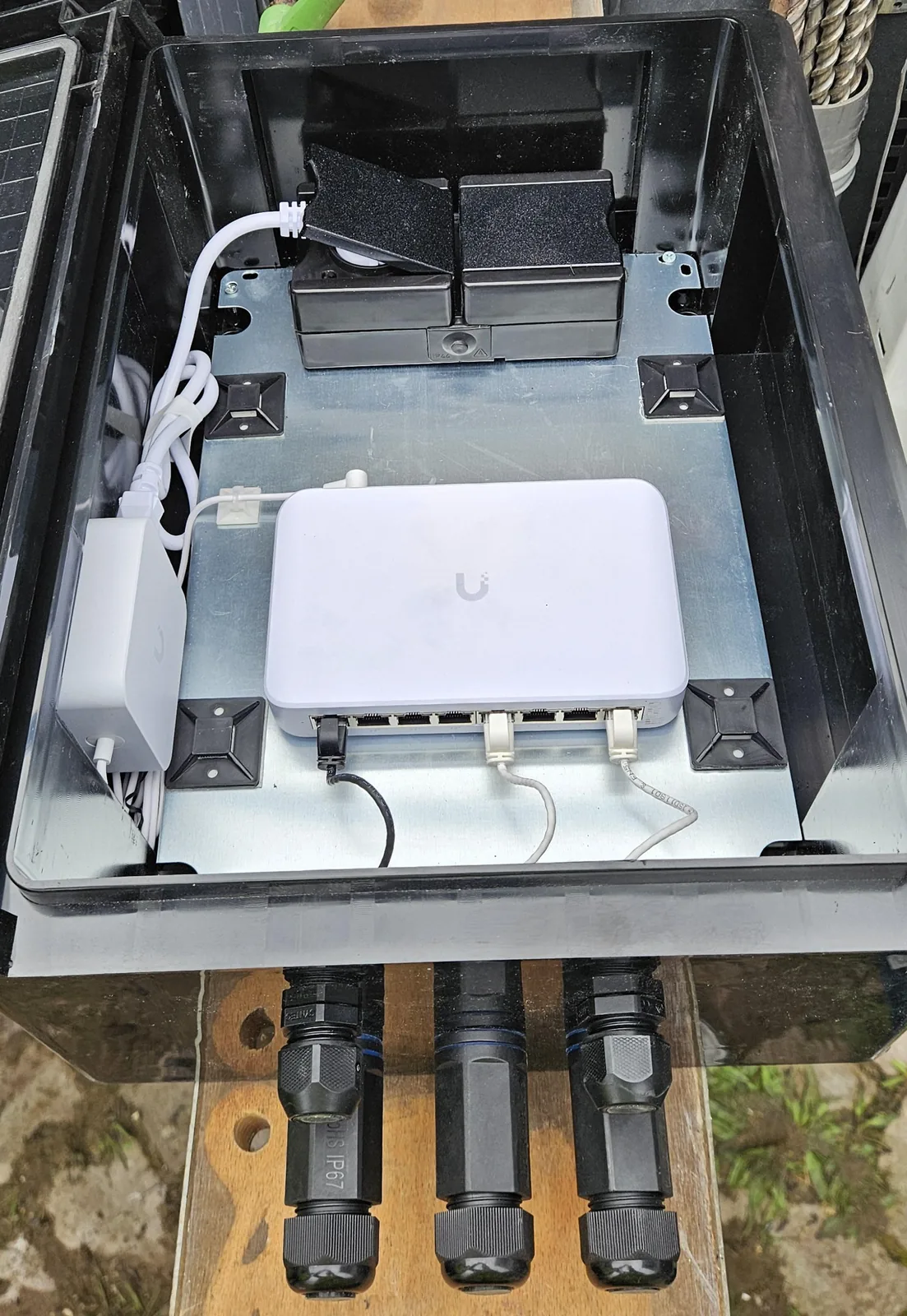

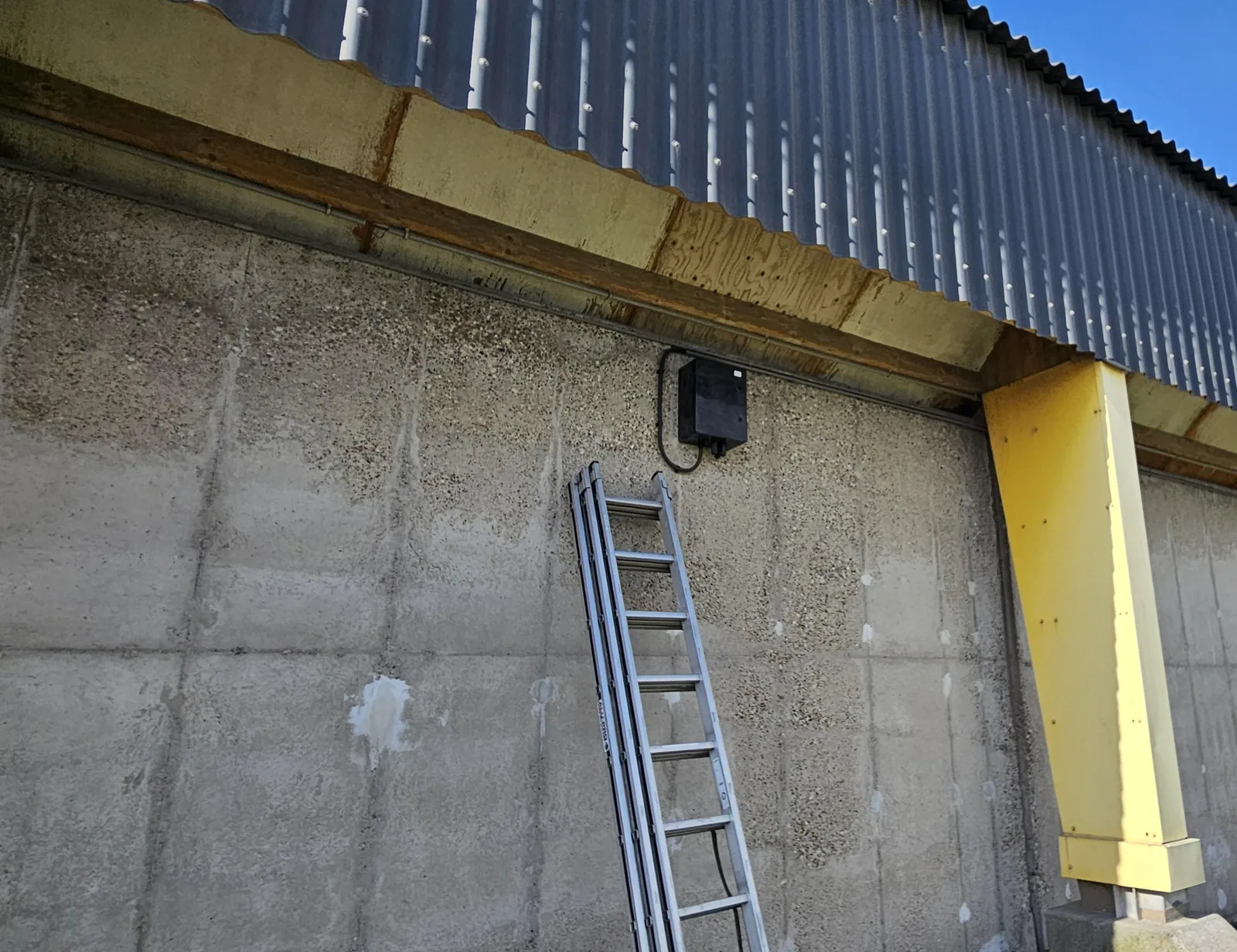

Twee UniFi-switches in kunststof kasten op de muur. De getrokken kabel werd de uplink. Vanaf de dichtstbijzijnde switch korte kabels naar de camera’s.
Een eigen voedingskabel
Langs de route lag alleen de stroom van de buitenverlichting. Daarom trokken we een eigen voedingskabel van kast naar kast, weggewerkt in buis.
Kasten dicht, beeld goed

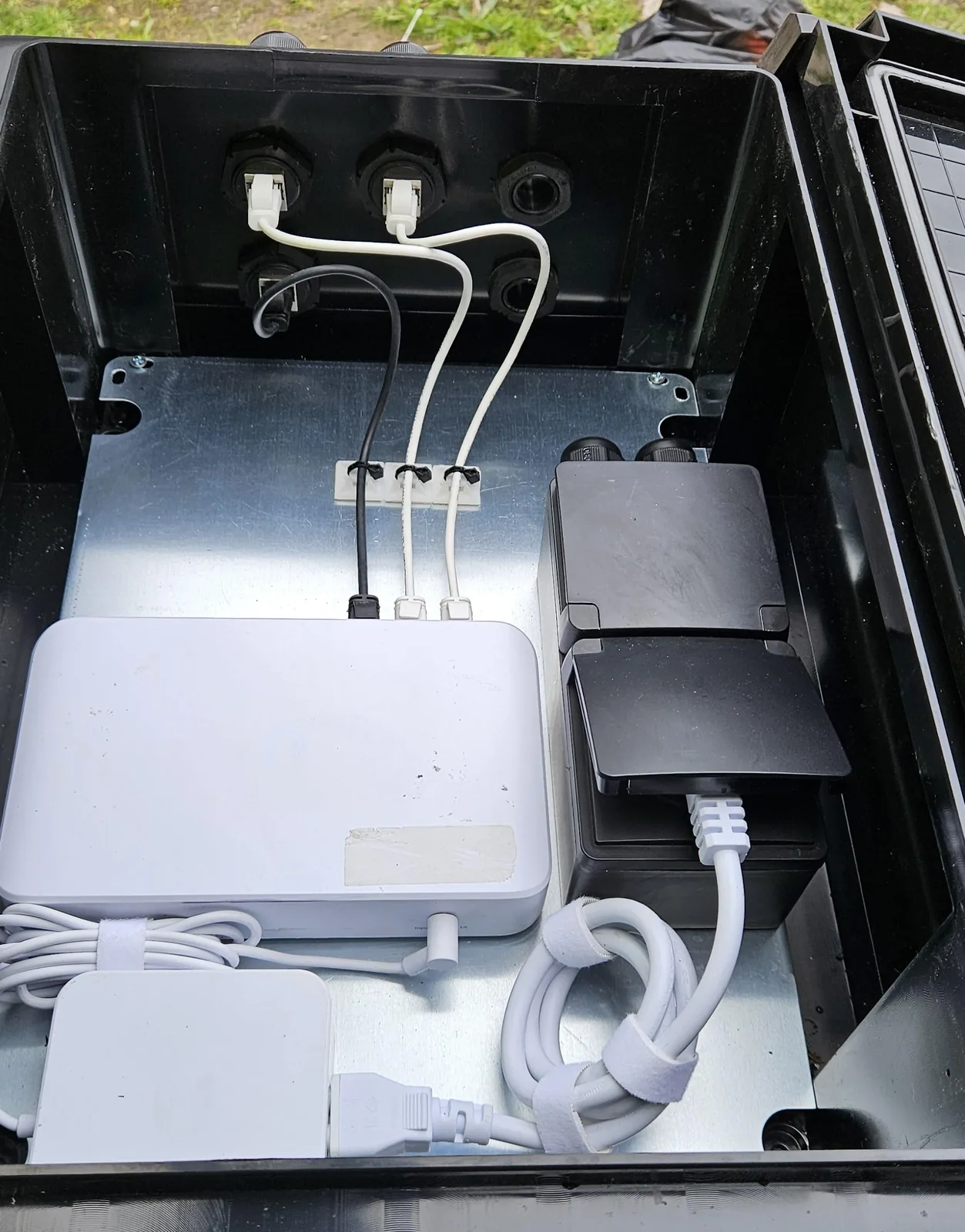

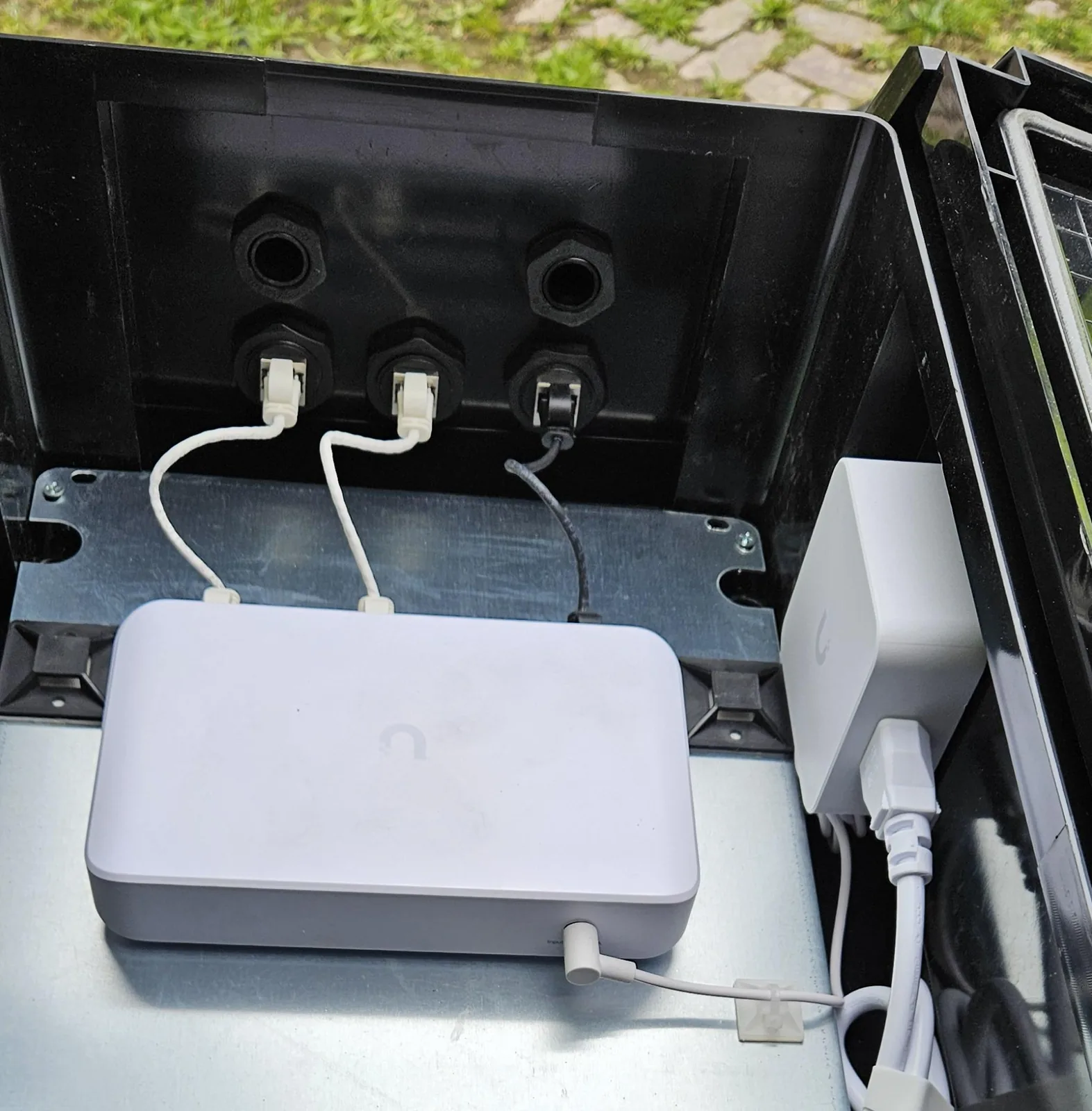

Wartels en waterdichte doorvoeren onderin, patchkabels op kleur, alles vast. En op verzoek van de beveiliging hebben we een camera anders afgesteld.
Een storing die terugkomt, zit vaak niet in de camera
Valt een camera één keer uit, dan start je hem opnieuw op en kijk je verder. Valt hij steeds weer uit, dan ga je zoeken waar hij aan hangt. Hier was dat de kabel. Niet kapot, wel te lang.
Dat zie je aan de buitenkant niet. Een kabel van 200 meter ziet er precies zo uit als een van 50. Pas toen er een nieuwe naast moest, kwam de afstand boven tafel.
En dan de vraag die we bij elk terrein stellen: waar gaat dit over twee jaar mis? Hier is het antwoord alles wat van metaal is. Er wordt fosfaat verwerkt, het water ligt ernaast, en fosfaat tast metaal flink aan. Daarom zit dit netwerk in kunststof. Hoe we een heel terrein aanpakken, van camera’s tot kabelroutes, lees je bij terreinbeveiliging.
“Loopt er iets, dan lossen wij het op.”
Marc Herdes, oprichter van CameraInstallatie.nl
Een systeem op een terrein is nooit helemaal af
Er gaat eens iets stuk, de beveiliging wil een ander beeld, een kabel blijkt te lang. Daarom beheren we systemen ook na de oplevering. Bij een storing kijken we eerst op afstand, en we houden de beeldkwaliteit in de gaten.
Waarom kunststof, en waarom een kabel van brandklasse Cca?
Fosfaat en water. Het terrein ligt vlak bij het water en er wordt fosfaat verwerkt. Fosfaat tast metaal flink aan. De opdrachtgever vraagt daarom vaak om kunststof, en daar houden we rekening mee. De buis is Hostalit, een kunststof installatiebuis, met flexbuis waar het moet bochten en kunststof moffen en klemmen. De switches kwamen op nieuwe plekken langs de route, dus ook in nieuwe kasten: sterke kunststof, geen metaal. Bij bedrijven in de haven zie je dat vaker: de omgeving bepaalt het materiaal.
De voedingskabel: Cca. Kabels die vast in een gebouw liggen, hebben in Europa een brandklasse volgens de CPR, de Europese verordening voor bouwproducten. Die klassen lopen van Aca, de beste, tot Fca. Hoe dichter bij A, hoe minder een kabel bijdraagt aan een brand: de vlam loopt er minder snel langs en hij geeft minder warmte af. Cca zit een stap boven Dca. Bij beide klassen hoort ook een score voor rook, brandende druppels en zuur, die je op de kabel terugziet als s, d en a. Er was eerst een kabel van klasse Dca getrokken. Die is eruit gegaan en vervangen door een kabel van klasse Cca. Welke klasse ergens hoort, hangt af van het gebouw en hoe het gebruikt wordt. De norm NEN 8012 helpt bij die keuze.
Cca is geen CCA. Op goedkope netwerkkabel zie je soms CCA staan. Dat betekent koper-gecoat aluminium, en dat is iets heel anders. Hier gaat het om de brandklasse van een stroomkabel.
De camera. De camera die we er nieuw bij hingen, is een bullet-camera van Dahua met 8 MP. Die poedercoaten we zelf, in onze eigen spuitcabine. Zo krijgt de behuizing een extra laag tegen precies dat fosfaat.
Valt een camera op jouw terrein steeds uit? Zo begin je
Vertel ons welke camera’s het zijn en hoe vaak het gebeurt. Weet je ongeveer hoe de kabel loopt, dan helpt dat. Bij systemen die wij beheren kijken we eerst op afstand. Daarna maken we een plan. Je zit nergens aan vast.
Vrijblijvend · eigen vaste adviseur · reactie binnen 24 uur
Een 4,3 op Google en Bedrijf van het Jaar 2024-2025
Gemiddelde beoordeling van klanten van CameraInstallatie.nl, uit 163 Google-reviews
Koen kijkt eerst waar de kabel loopt
Koen van Fulpen is beveiligingsadviseur bij CameraInstallatie.nl. Hij vraagt waar je camera’s hangen, hoe ver dat van je netwerkkast is en wat er op je terrein gebeurt.
Daarna zegt hij eerlijk wat er nodig is. Soms is dat één switch. Soms een kabel die anders moet lopen.
Vragen over lange kabels, switches en kabels in de haven
Hoe lang mag een netwerkkabel maximaal zijn?
Ongeveer 100 meter per stuk, van apparaat tot apparaat. Daarvan is 90 meter vaste kabel en de rest zijn korte aansluitkabels. Is de afstand groter, dan zet je er een switch met eigen voeding tussen. Op dit terrein in de Amsterdamse haven zijn dat er twee.
Wat doet een PoE-extender, en waarom hebben jullie hem vervangen?
Een PoE-extender hangt halverwege een lange kabel en geeft netwerk en stroom door naar de camera. Hij krijgt zijn eigen stroom over dezelfde kabel. Hier zat er een op een route van bijna 200 meter, en daar zat de uitval. Wij kozen voor switches met een eigen voeding.
Waarom kunststof kasten en buis op een haventerrein?
Omdat metaal het daar zwaar heeft. Op dit terrein ligt het water vlakbij en wordt fosfaat verwerkt, en fosfaat tast metaal flink aan. Daarom kunststof installatiebuis en sterke kunststof kasten in plaats van metalen.
Wat betekent brandklasse Cca bij een kabel?
Het is een brandklasse volgens de CPR, de Europese verordening voor bouwproducten. De klassen lopen van Aca tot Fca. Cca zit een stap boven Dca: de kabel verspreidt een brand minder en geeft minder warmte af. Welke klasse ergens hoort, hangt af van het gebouw. NEN 8012 helpt bij die keuze.
Is Cca hetzelfde als een CCA-kabel?
Nee. CCA op een netwerkkabel betekent koper-gecoat aluminium. Cca is de brandklasse van een kabel volgens de CPR. Bij dit project gaat het om de brandklasse van de voedingskabel.
Kunnen jullie storingen op afstand bekijken?
Bij systemen die wij beheren wel. Op dit terrein kijken we bij een storing eerst op afstand mee. Een van de camera’s hebben we zo weer online gekregen zonder dat er iemand heen hoefde.
Werken jullie ook in Amsterdam en het havengebied?
Ja. Dit project ligt in het havengebied van Amsterdam, en we werken in heel Amsterdam en daarbuiten. Plan een adviesgesprek, dan kijken we wat er op jouw terrein hangt en ligt.
