Camerabewaking bij Quatra in Amsterdam: de kabel door stalen buis, want het asfalt mocht niet open

Quatra haalt gebruikt frituurvet op bij de horeca en maakt er biodiesel en grondstof voor diervoer van. Op hun industriële locatie in Amsterdam hingen we Dahua-camera’s aan de gevel, bij de entree en onder de luifel, en zetten we een camerapaal aan de straatkant. Frezen in het asfalt mocht daar niet, dus liep de bekabeling door stevige stalen pijpbegeleiding. Hieronder zie je wat er staat en hoe we dat hebben opgelost.

Plan een adviesgesprek →Camerabeveiliging voor bedrijfspanden

Dahua-camera’s aan gevel, entree en laadzoneEigen camerapaal aan de straatkantBekabeling door stalen buis, geen freeswerkBeelden op een eigen recorder, geen abonnement

Onze eigen foto’s

Zo ziet het eruit op locatie

Eigen foto’s van dit project, gemaakt tijdens en vlak na de montage.

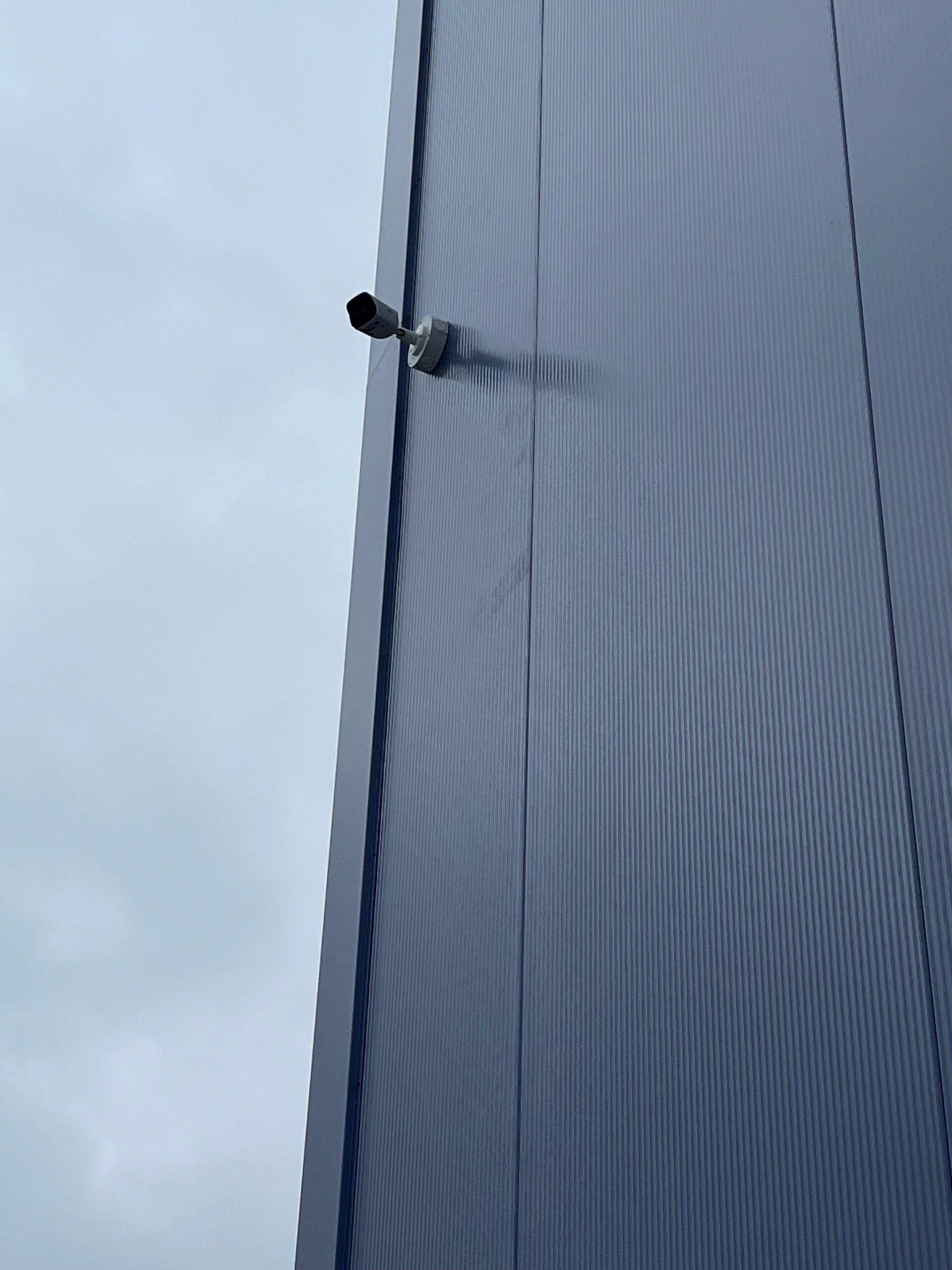

Beveiligingscamera op de hoek van de donkere gevel bij Quatra in Amsterdam — Camera hoog op de gevelhoek, met zicht langs de lange zijde van het pand.

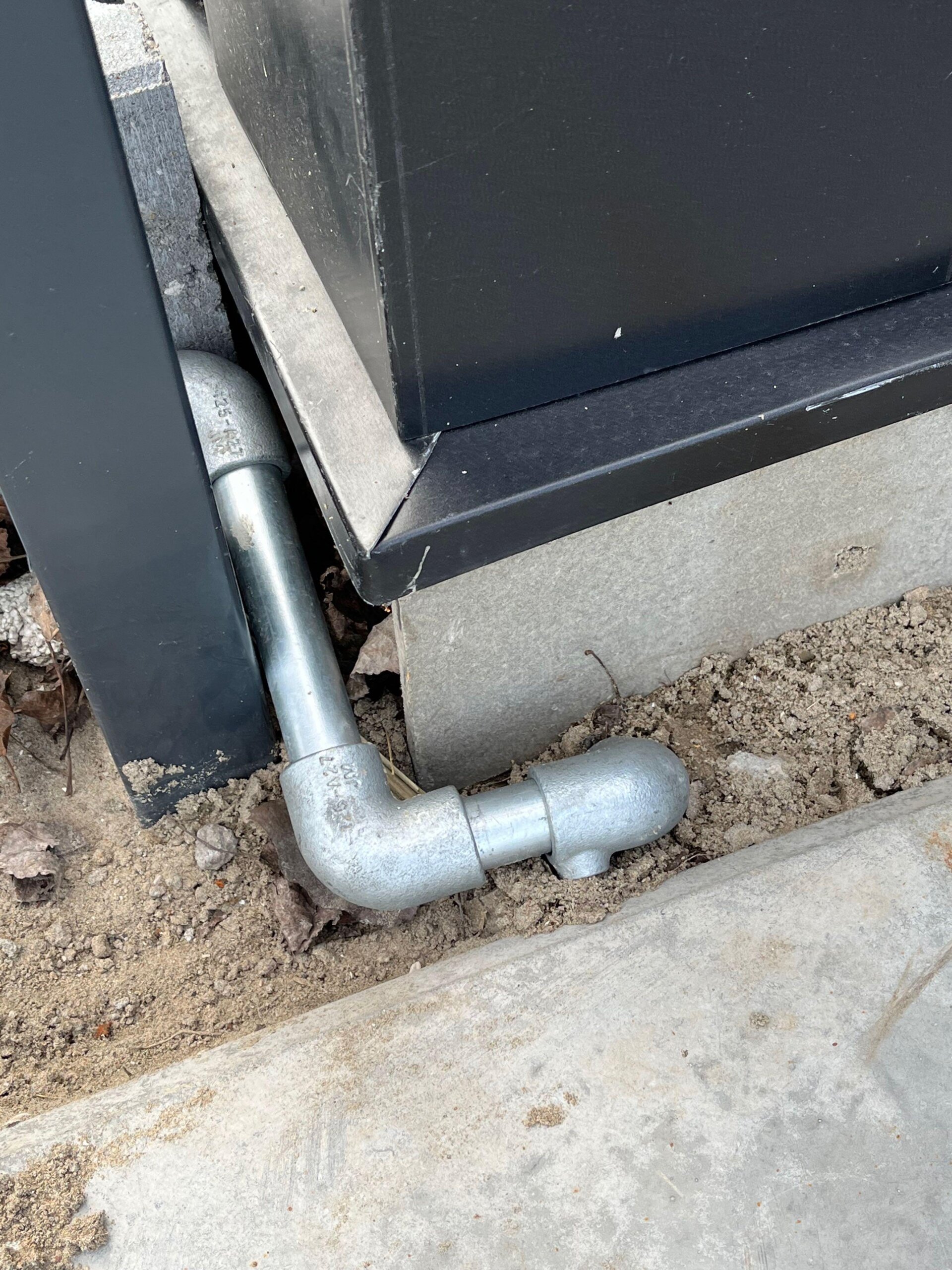

Stalen pijpbegeleiding met bocht waarin de camerakabel van de grond naar de gevel loopt — De stalen buis komt uit de grond en gaat met een haakse bocht de gevel op.

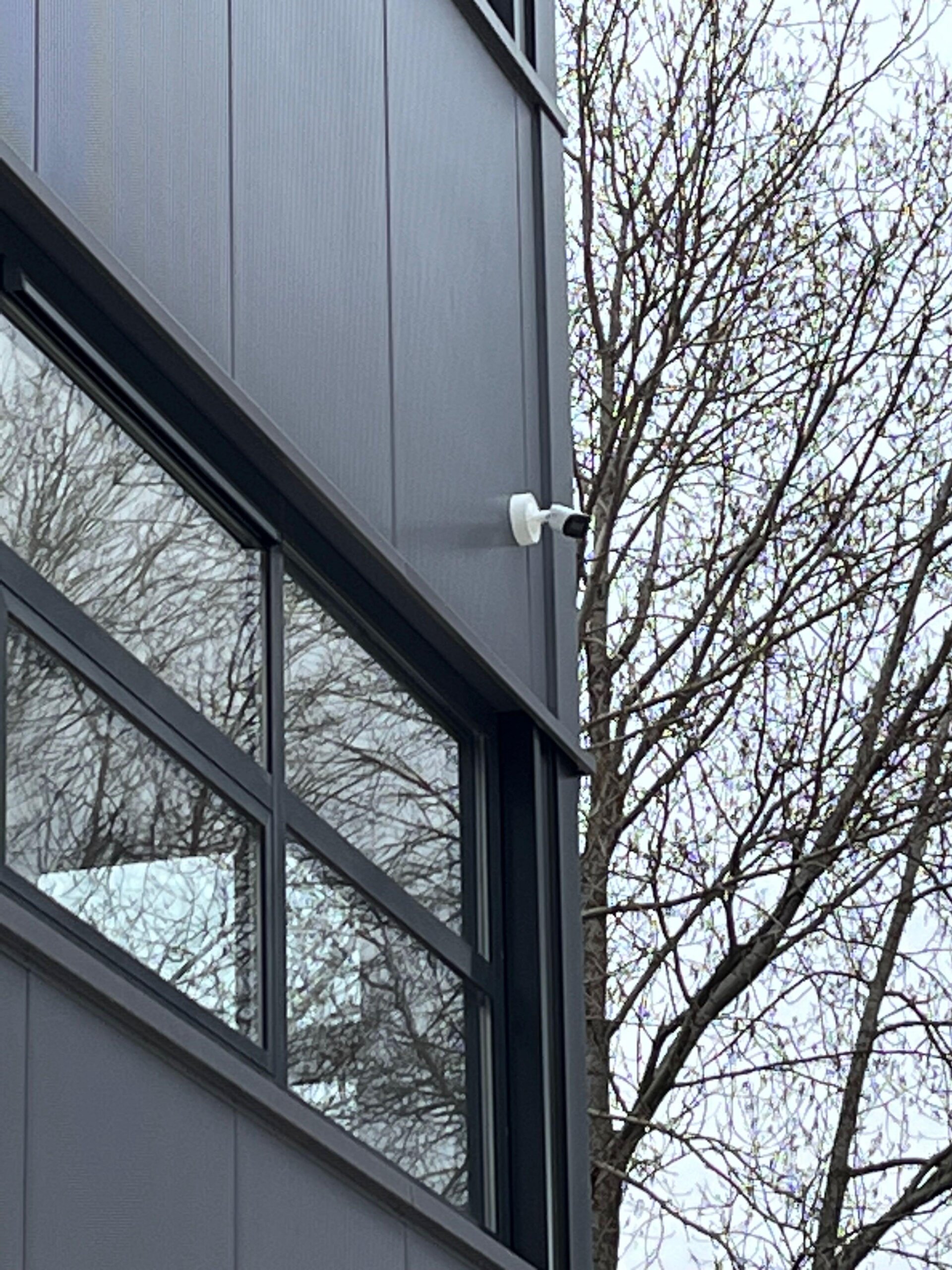

Camera tussen de raamstroken van het bedrijfspand van Quatra — Camera tussen de raamstroken, gericht op de zijkant van het pand.

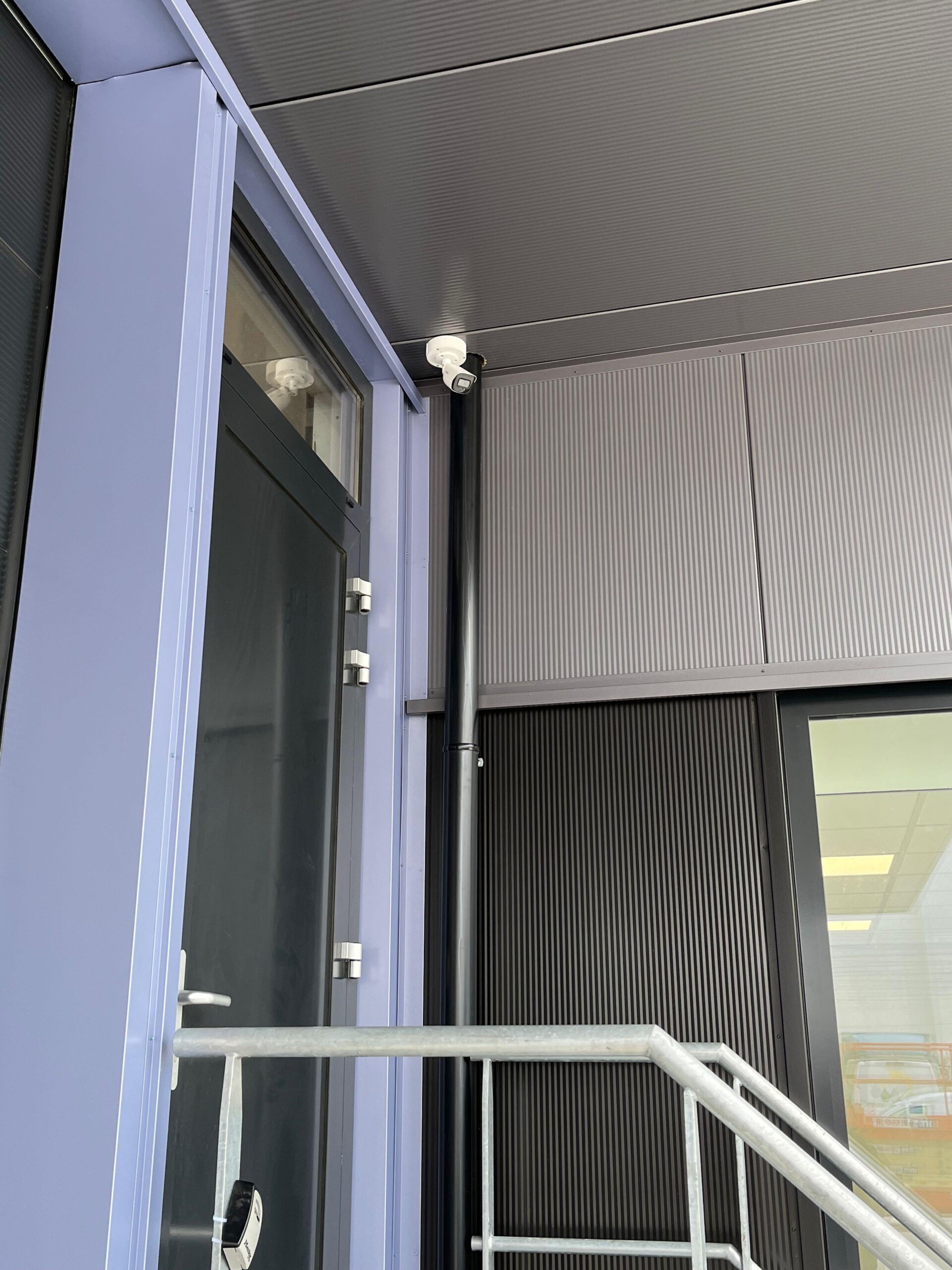

Camera boven de entree van het kantoorgedeelte, naast de trapleuning — Camera boven de entree, zodat je ziet wie er binnenkomt.

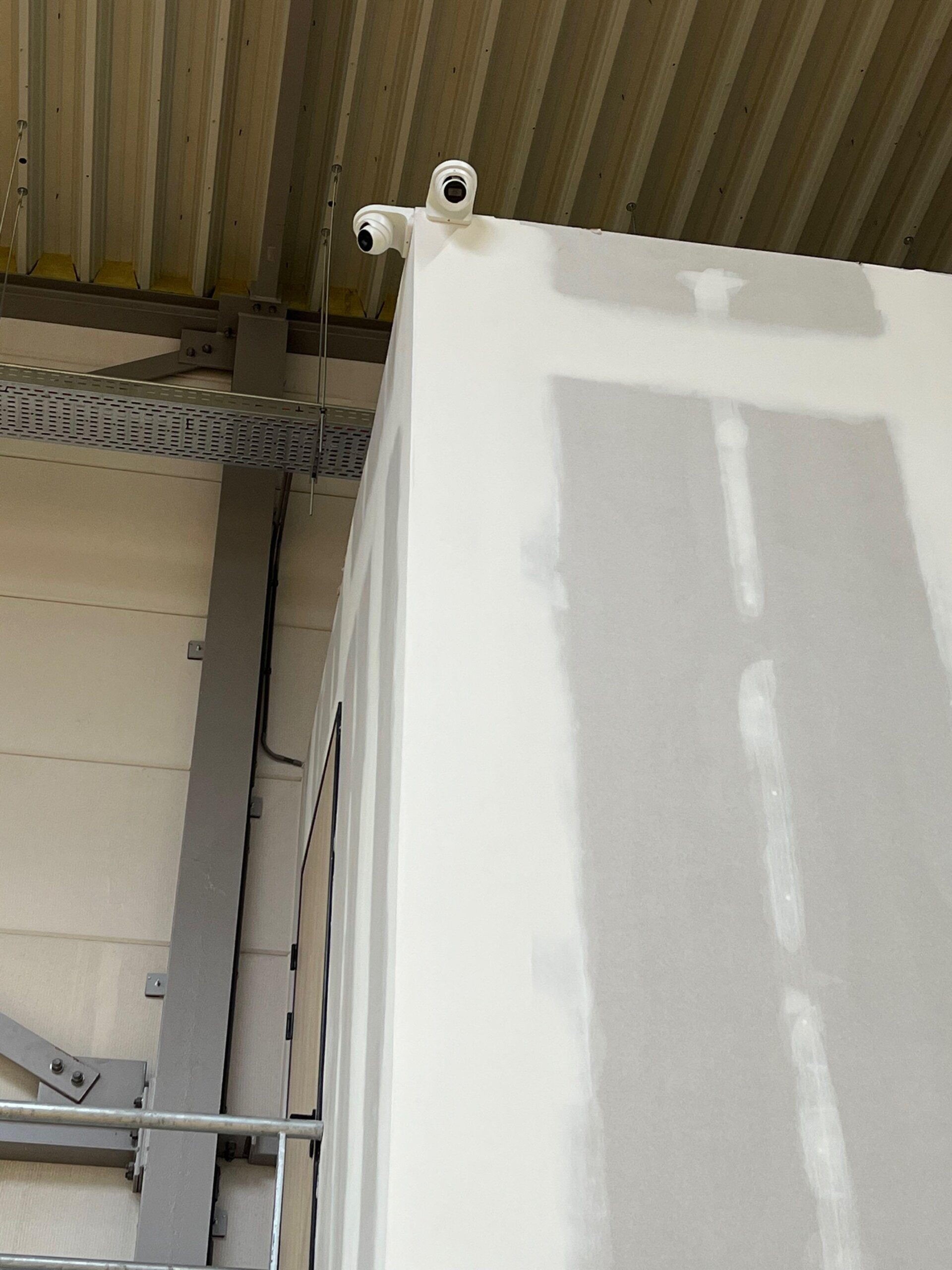

Camera onder de luifel bij de laad- en loszone van het industriepand — Camera onder de luifel, met zicht op de laad- en loszone.

Het bedrijfspand met hekwerk, inrit en de geplaatste camerapaal aan de straatkant — Het pand met het hek en de inrit. De paal aan de straatkant pakt het geheel.

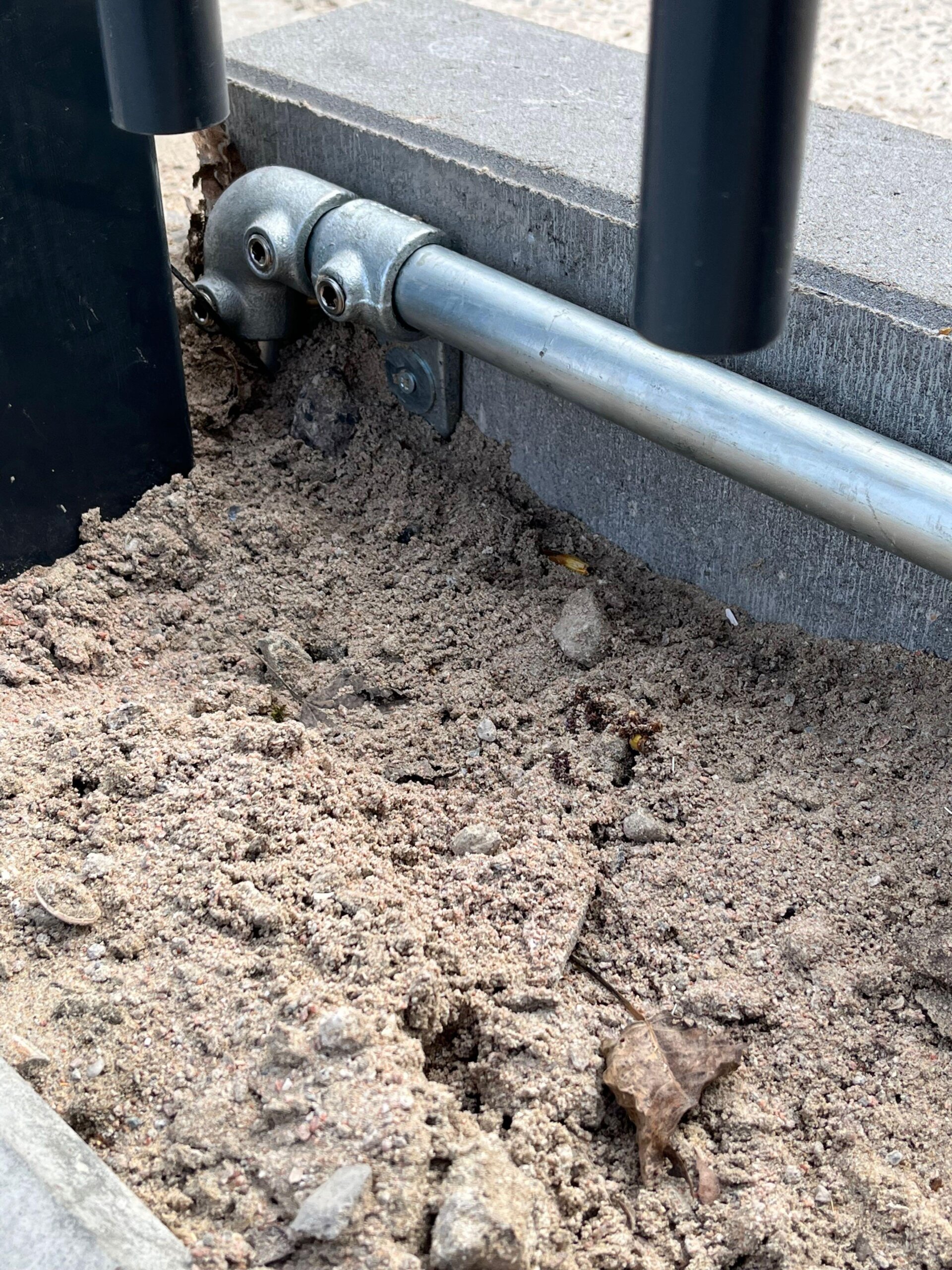

Beugels waarmee de stalen kabelbuis langs de stoeprand is vastgezet — De beugels langs de stoeprand, vastgezet voordat het zand dichtging.

Project in het kort

Wat er bij Quatra in Amsterdam is neergezet

Dit project deden we in 2023. Hieronder staat alleen wat we zelf hebben aangelegd en gefotografeerd.

OpdrachtgeverQuatra Nederland, verwerker van gebruikt frituurvet, locatie Amsterdam

Type pandIndustrieel pand met kantoor, laad- en loszone en een terrein met hek

Camera’sDahua, met 4K-beeld, aan de gevelhoeken, boven de entree en onder de luifel

CamerapaalEén paal aan de straatkant, voor overzicht over de inrit en het terrein

BekabelingStalen pijpbegeleiding langs het maaiveld, omdat frezen in het asfalt niet mocht

BeheerBeelden op een eigen recorder in het pand, te bekijken op locatie en op afstand

Wat er speelde

Het overzicht moest van een paal komen, en het asfalt moest heel blijven

Voor Quatra doen we de beveiliging van meerdere locaties in het land. Bij dit pand in Amsterdam was de vraag simpel: zorg dat er zicht is op de inrit, op de laad- en loszone en op de gevels. Camera’s aan het pand alleen was niet genoeg, want vanaf de gevel kijk je nooit over het hele terrein. Daar hoort een paal bij, op de plek waar alles samenkomt.

Die paal staat alleen los van het gebouw, en er moet stroom en netwerk naartoe. De normale route is een sleuf frezen in het asfalt, kabel erin, dichtmaken. Dat mocht hier niet. Het terrein was net klaar en het asfalt moest heel blijven.

Dan heb je twee keuzes: de camera op een plek zetten waar hij net niet goed staat, of een andere route bedenken. Wij kozen het tweede.

Hoe we het opgelost hebben

Stalen pijp over het maaiveld, vastgezet met beugels

We hebben de kabel door hufterproof pijpbegeleiding geleid: dikwandige stalen buizen met bochten en koppelstukken, die je bovengronds langs de stoeprand en tegen de gevel omhoog legt. De kabel ligt daarmee beschermd tegen schoppen, rijdend materieel en weer en wind, zonder dat er één meter asfalt open hoefde.

Het werk zit hem in de afwerking. De buis volgt de rooilijn van de stoeprand, de bochten staan haaks, en op de plek waar hij de gevel op gaat zit een nette overgang. Wij vinden dat een installatie er ook over tien jaar nog verzorgd uit moet zien, en niet als een noodoplossing.

De camera’s zelf zijn van Dahua, met 4K-beeld. Die plaatsen we hier al jaren en we weten hoe ze zich houden op een buitenlocatie met veel verkeer, stof en vet in de lucht.

Frezen mocht niet, dus ging de kabel er bovenlangs. Dat is meer denkwerk en meer montagetijd, maar je houdt het terrein heel en de kabel zit veiliger dan in de grond.

Wat wij hierbij altijd nalopen

Waar we op een industrieterrein altijd naar kijken

Dit project laat vooral de bekabeling zien. Maar bij elk terrein lopen we dezelfde punten langs, ook bij jou.

Overzicht en herkenning zijn twee dingenEen camera hoog aan de gevel geeft overzicht. Wil je later een gezicht of een kenteken herkennen, dan hoort daar een tweede camera bij die laag en dichtbij staat.

De inrit is het belangrijkste puntAlles wat gebeurt, komt langs de inrit binnen. Daar hangt de camera die je later het vaakst terugkijkt.

Licht bepaalt het nachtbeeldEen camera met goede nachtstand helpt, verlichting op de juiste plek helpt meer. We kijken naar de lampen die er al hangen voordat we iets voorstellen.

De kabelroute is het echte werkWaar mag je graven, waar niet, en waar loopt de kabel zo dat er niemand overheen rijdt. Dat bepaalt vaak de hele opzet, zoals hier.

Bewaartijd en wie mag kijkenDe wet noemt geen vast aantal weken. Bewaar zo kort als je aankunt, en leg vast wie de beelden mag bekijken en waarom.

Wat er daarna gebeurtEen terrein verandert: er komt een loods bij, een hek gaat verplaatsen. We zorgen dat het systeem daarin mee kan groeien.
