Een kantoorpand in Utrecht: één netwerk onder het hele gebouw, en plek voor wat er nog komt
In een kantoorpand in Utrecht heeft CameraInstallatie.nl het netwerk aangelegd, over twee verdiepingen. Alle kabels komen samen in één patchkast op de begane grond. Elke kabel is doorgemeten en gelabeld. Ook het Ajax-alarm hoort bij dit pand. En op het patchpaneel bleven posities vrij voor een wand die er nog niet stond.
Wat er in dit pand ligt
Een zakelijk project, zonder bedrijfsnaam. Wel wat er ligt en waarom.
Beveiliging begint onder de plint
Je kent ons van camera’s en alarm. Waarom dan een kantoor bekabelen? Omdat een camera, een alarm of een toegangslezer zo goed is als de kabel waar hij aan hangt.
In dit pand lag nog niets. Dat is het mooiste moment. Dan leg je het net in één keer goed aan, met één kast waar alles samenkomt. Werkplekken, wifi, het alarm, en later misschien camera’s.
Zo’n net zie je niet. Je merkt het alleen als het niet goed is aangelegd.
Eén kast, twee panelen, een vaste indeling
In de patchkast hangen twee patchpanelen. Het bovenste is van de begane grond, het onderste van de eerste verdieping. Wie later een storing zoekt, weet zo op welke verdieping hij moet kijken.

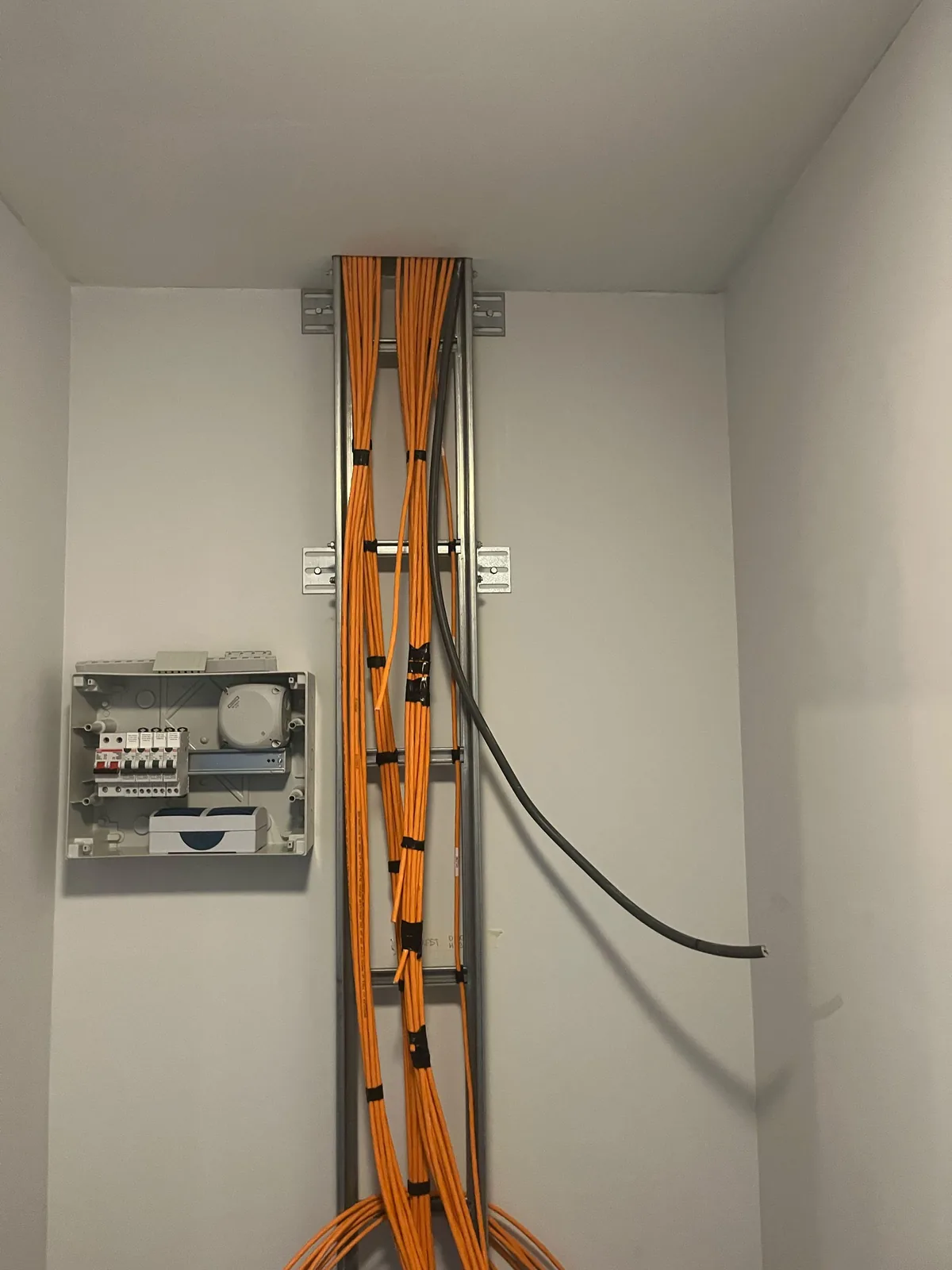

De kabels van boven lopen langs een kabelladder naar beneden. Daar zijn ze op maat gemaakt, gelabeld met de Brady-printer en afgemonteerd op keystones. Op het onderste paneel is een poort ingericht als uplink naar de switch.
De patchkabels die we eerst gebruikten, waren twee meter lang. Werkt prima, maar het wordt een kluwen. We hebben ze vervangen door korte kabels van een halve en een hele meter. Dan zie je in één oogopslag wat waar zit.
De goot lag er al, dus konden er kabels bij
In de grote ruimte op de begane grond lagen vier kabels. De klant vroeg of daar nog wat bij kon, voor als ze daar willen uitbreiden. De goot zat er al in.
Dat is precies het moment om het te doen. Vier extra kabels trekken in een open goot is een kleine klus. Over een jaar, met deksels erop en bureaus ervoor, is het een gedoe. Ze kregen elk een eigen plek op het bovenste paneel.
Aan de andere kant moest er nog een wand gebouwd worden. Wanneer, wist niemand. Daarom bleven er zes posities vrij op het paneel. Komt die wand, dan sluiten we de kabels daar aan zonder iets om te gooien.
Een paar kabels gaven een fout, en dat zat in de afmontage
Elke kabel gaat bij ons door de meter. Op de begane grond waren ze allemaal goed. Op de verdieping gaven een paar kabels een crossover. Twee draden zaten aan de ene kant anders dan aan de andere.
De kabel zelf was in orde. Het zat in de afmontage. Bij deze kabel zijn de witte draden lastig uit elkaar te houden, er is geen half-witte. Die keystones zijn opnieuw afgemonteerd en daarna opnieuw gemeten. Toen waren ze goed.
Zonder meting had niemand het gemerkt. Tot er ineens een werkplek traag is, of een camera wegvalt.
Een nieuw kantoor, of een pand dat open ligt?
Ligt je pand open, of verhuis je naar een nieuw kantoor? Dan is het het moment om het netwerk goed aan te leggen, met plek voor alarm, toegang en camera’s. We kijken eerst naar de plattegrond en wat je over een paar jaar wilt. Dat begint met een adviesgesprek. Daarna krijg je een offerte met een plan van aanpak.
Zo begin je
In een adviesgesprek kijken we naar je plattegrond, het aantal werkplekken en wat er aan beveiliging bij moet. Daarna krijg je een offerte met een plan van aanpak. Je zit nergens aan vast.
Vrijblijvend · eigen vaste adviseur · reactie binnen 24 uur
Een 4,3 op Google en Bedrijf van het Jaar 2024-2025
Gemiddelde beoordeling van klanten van CameraInstallatie.nl, uit 163 Google-reviews
Sander kijkt met je mee
Sander Poiesz is beveiligingsadviseur bij CameraInstallatie.nl. Hij kijkt naar je plattegrond en vraagt wat er over een paar jaar bij moet.
Dan leg je het net nu zo aan dat het later past.
De materialen in dit project
Wat er in dit pand ligt en hangt, en waarom het zo werd.

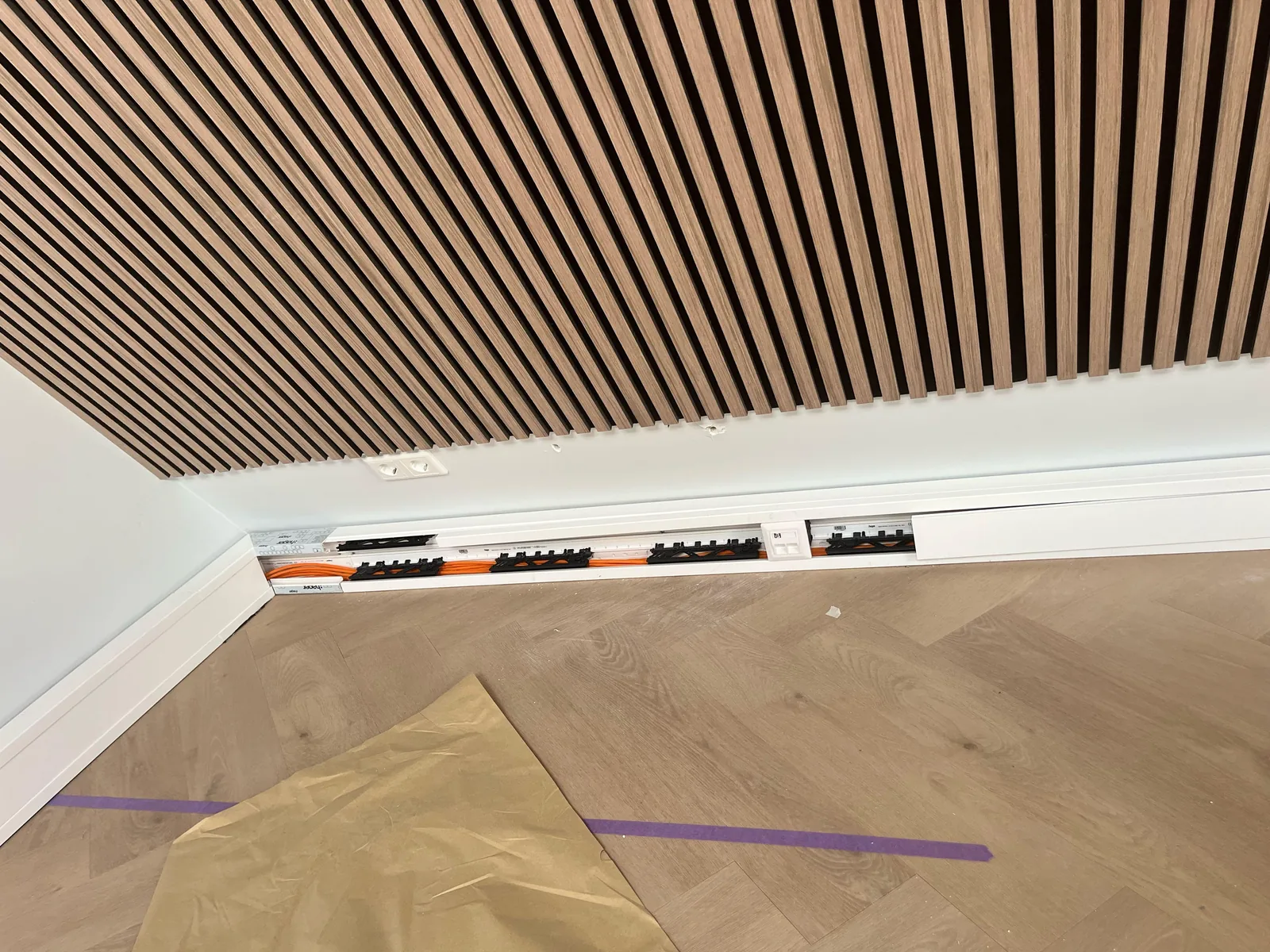

Wandgoot langs de kantoorwanden

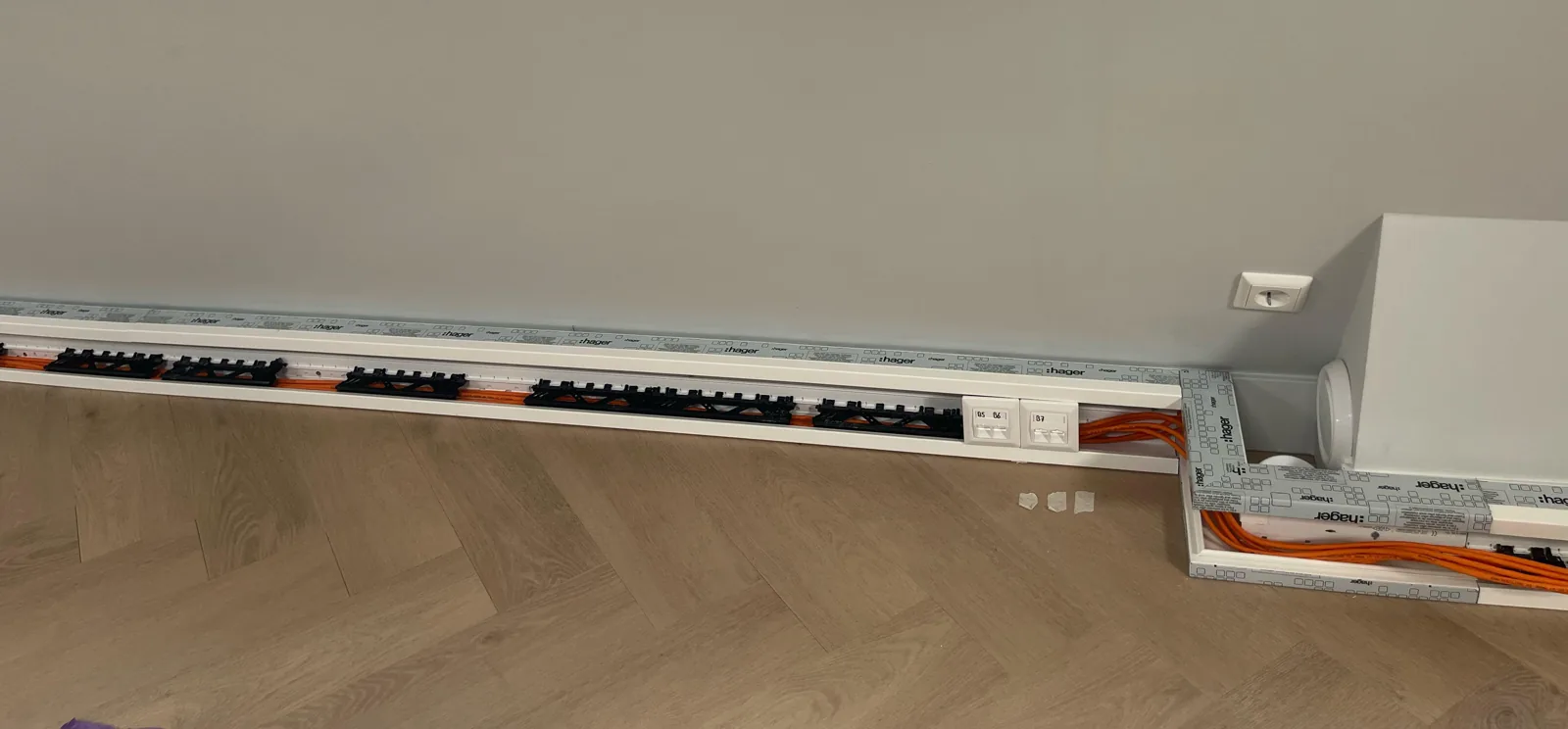

De kabels lopen in een brede wandgoot langs de muren, met de aansluitpunten in de goot zelf. Zo kun je een bureau overal tegen de wand zetten.

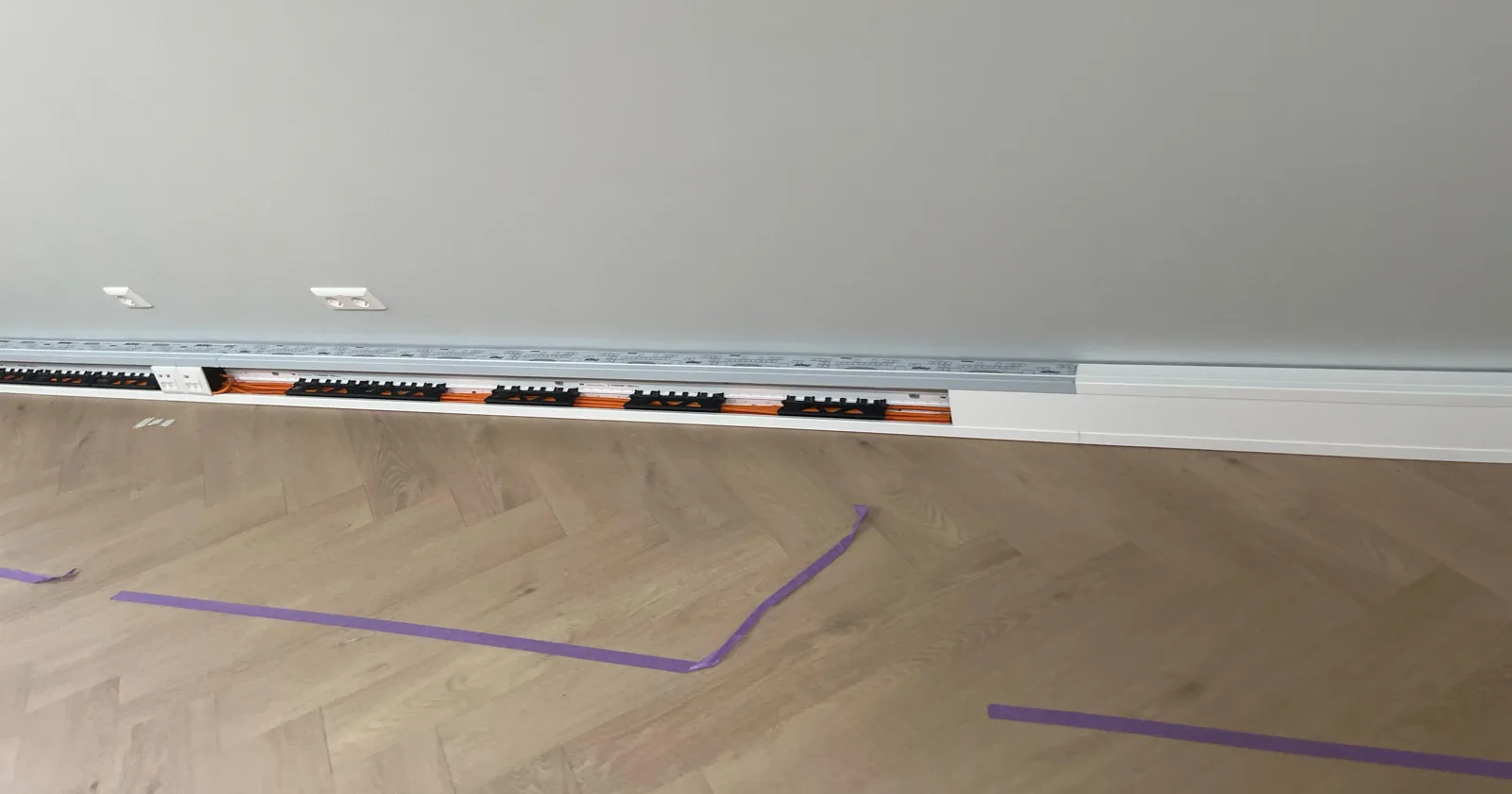

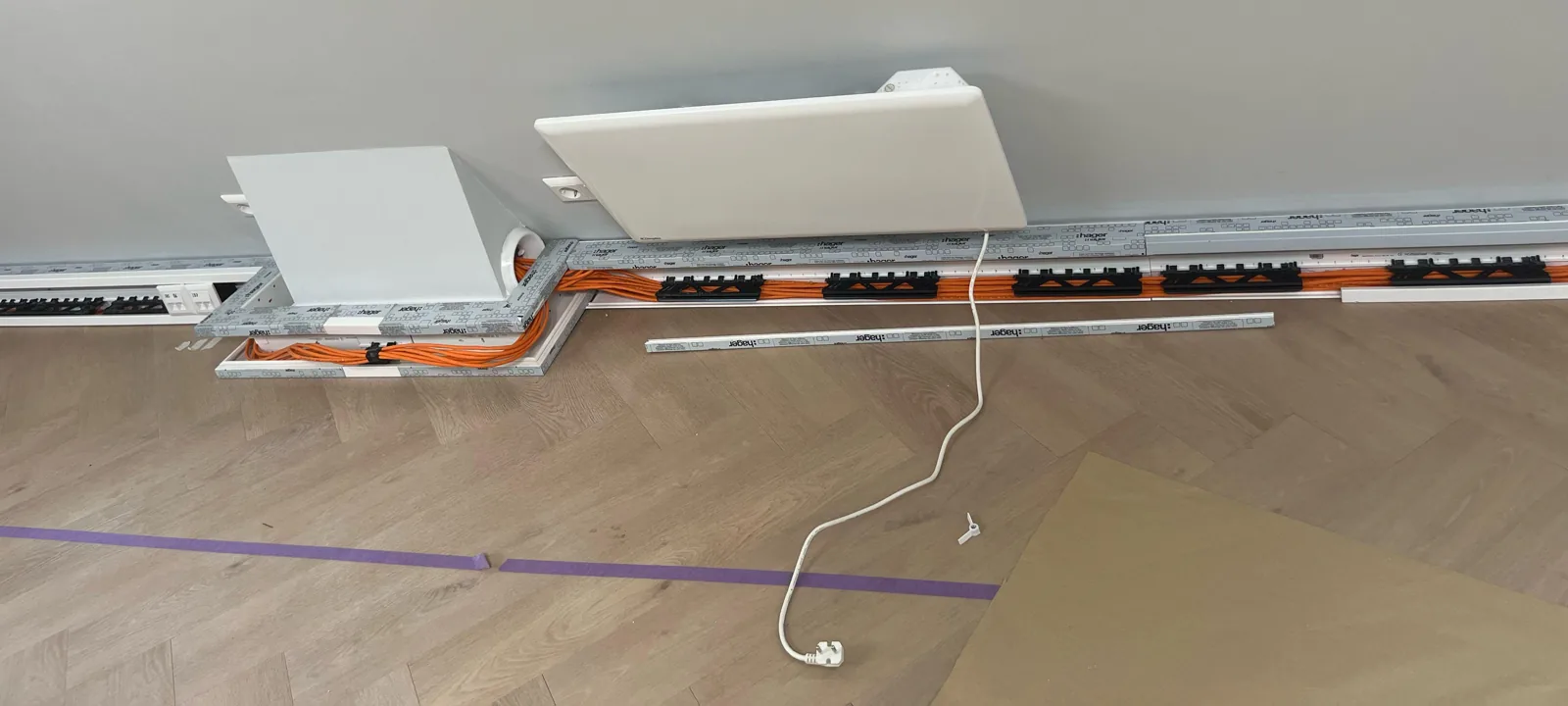

Waar de wand verspringt, gaat de goot eromheen met bochten en eindstukken. Daarna gaan de deksels erop en zie je alleen nog een strakke witte lijn.
Patchpanelen en keystones
Twee patchpanelen, een per verdieping. Elke kabel eindigt op een keystone en heeft een label van de Brady-printer.
Een poort is de uplink naar de switch. Er zijn posities vrij voor uitbreiding. Meer over netwerkbekabeling

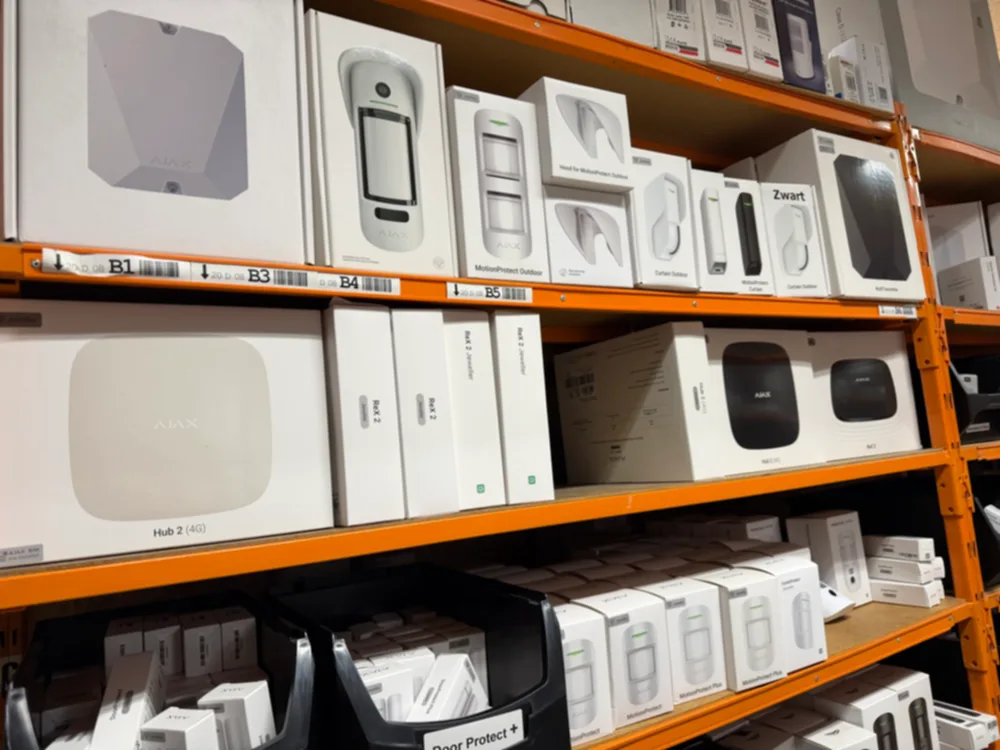

Ajax Hub 2 (4G)
Bij dit pand hoort ook een Ajax-alarm: een Hub 2 met 4G, twee magneetcontacten en twee bewegingsmelders.
De hub kan via het netwerk melden en via 4G. Valt het een weg, dan is er het ander. Meer over Ajax
Vragen over netwerkbekabeling in een kantoor
Waarom houd je posities vrij op een patchpaneel?
Voor wat er nog komt. In dit kantoorpand in Utrecht moest nog een wand gebouwd worden. Daarvoor bleven zes posities vrij. Komt die wand, dan sluit je de kabels aan zonder het paneel opnieuw in te delen.
Wat betekent een crossover bij het doormeten?
Dat twee draden aan de ene kant op een andere plek zitten dan aan de andere kant. Hier zat dat in de afmontage, niet in de kabel. De keystones zijn opnieuw afgemonteerd en daarna was de meting goed.
Waarom korte patchkabels?
Omdat lange kabels een kluwen worden. Hier vervingen we kabels van twee meter door kabels van een halve en een hele meter. Dan zie je meteen welke poort waarheen gaat.
Kan het alarm op hetzelfde netwerk?
Ja. Een Ajax Hub 2 meldt via het netwerk en via 4G. Zo heeft het alarm twee wegen, en het hangt aan dezelfde kast als de rest.
