Glasvezel over een terrein van 55.000 m2: één netwerk voor camera’s, wifi, intercom en alarm
Op een terrein van 55.000 m2 hebben we het netwerk aangelegd waar alles op draait: de camera’s, het wifi, de intercoms en de alarmsystemen. De ruggengraat is glasvezel, van punt naar punt getrokken en opgezet voor 10 Gbit. Op de aftakkingen staan wifipalen en camerapunten. Hieronder lees je waarom je op zo’n oppervlakte bij glas uitkomt en wat er verder is neergezet.
Een aftakpunt op het terrein
Eigen foto van dit soort werk: een camerapaal met de kast aan de voet, midden op een open stuk terrein.
Wat er op dit terrein is aangelegd
Dit project is van 2020. Hieronder staat alleen wat we zelf hebben aangelegd en aangesloten.
Op 55.000 m2 is elk camerapunt ook een netwerkpunt
Een terrein van deze omvang laat zich niet beveiligen met een recorder in een meterkast en wat kabels eromheen. De punten die je in beeld wilt hebben liggen ver uit elkaar, er staan losse gebouwen, en tussen die gebouwen ligt gras, asfalt en hekwerk.
De eerste vraag ging daarom over de route van het beeld, nog voordat we bepaalden waar de camera’s precies komen te hangen. Want je kunt een camera neerzetten waar je wilt, alleen moet dat beeld er ook weg, en moet er stroom naartoe.
Daar kwam meer bij. Op hetzelfde terrein moest wifi komen, en intercoms bij de toegangen, en alarmmelders. Dat is vier keer dezelfde vraag. Dus hebben we er één antwoord op gegeven: een net dat alles draagt.
Koperdraad heeft een harde grens, glas heeft die veel later
Gewone netwerkkabel houdt het ongeveer honderd meter vol. Daarna zakt het signaal weg en moet je tussenpunten plaatsen, met op elke plek een kast, stroom en een deurtje dat open kan. Op dit oppervlak loopt dat hard op.
Door glasvezel loopt licht, geen stroom. Dat scheelt twee dingen. Je overbrugt veel grotere afstanden zonder tussenstation, en losse gebouwen blijven elektrisch gescheiden. Bij koperdraad tussen twee gebouwen met elk hun eigen aarde krijg je spanningsverschil, en bij onweer is dat precies de weg waarlangs schade zich verspreidt. Glas geleidt niet, dus die weg bestaat hier niet.
En er zit ruimte in. 10 Gbit is ruim meer dan de camera’s van nu vragen. Dat is met opzet zo gekozen. Over een paar jaar hangen er meer camera’s met een hogere resolutie, en dan hoeft de grond niet opnieuw open.
De kabel is het duurste deel van een terreininstallatie, want daar zit het graafwerk in. Dan leg je meteen iets neer waar je jaren mee vooruit kunt.
Camera’s die meedraaien, sensoren die de uithoeken dekken
De camera’s op de belangrijkste punten hebben autotrack. Zien ze beweging, dan draaien ze mee en houden ze het onderwerp in beeld, zonder dat er iemand aan een joystick zit. Daardoor verlies je een beweging niet zodra die uit de hoek loopt.
In de uithoeken, waar geen camera permanent op staat, zitten thermische sensoren. Die reageren op warmte en geven hun melding door aan het systeem. De camera kijkt vervolgens die kant op, en als het nodig is gaat het alarm mee.
Op dezelfde glasvezel draaien de wifipalen en de intercoms bij de toegangen. Eén netwerk, één plek om te beheren, en bij een storing hoef je maar op één plaats te zoeken.
Een ring van glasvezel over een industrieterrein
Bij een klant waar we al ruim tien jaar het onderhoud doen, was het netwerk op. Beeld haperde, camera’s vielen er af en toe uit. In 2019 legden we er een glasvezelring van 10 Gbit onder, met 48 camera’s van 6 megapixel erop.
Een ring, geen boom. Gaat er bij graafwerk ergens een kabel door, dan lopen de beelden de andere kant om. De camera’s draaien door terwijl wij de breuk zoeken. Omdat we wisten waar alles lag, konden we in stukken werken. Het terrein zat geen dag zonder camera’s.
Laren en Eemnes: glasvezel naar één meldkamer
Voor de gemeenten Laren en Eemnes legden we in 2019 glasvezelverbindingen aan voor het camerasysteem. De camera’s uit de verschillende centra komen over 10 Gbit samen op de centrale meldkamer. Wie dienst heeft, ziet de camera’s van beide gemeenten in één omgeving.
Het zware deel zit in de grond: langs een weg, onder een stoep door, over een gemeentegrens. Een straat gaat liever één keer open dan twee keer.
Eén verdeelkast, en straalzenders tot 1800 meter

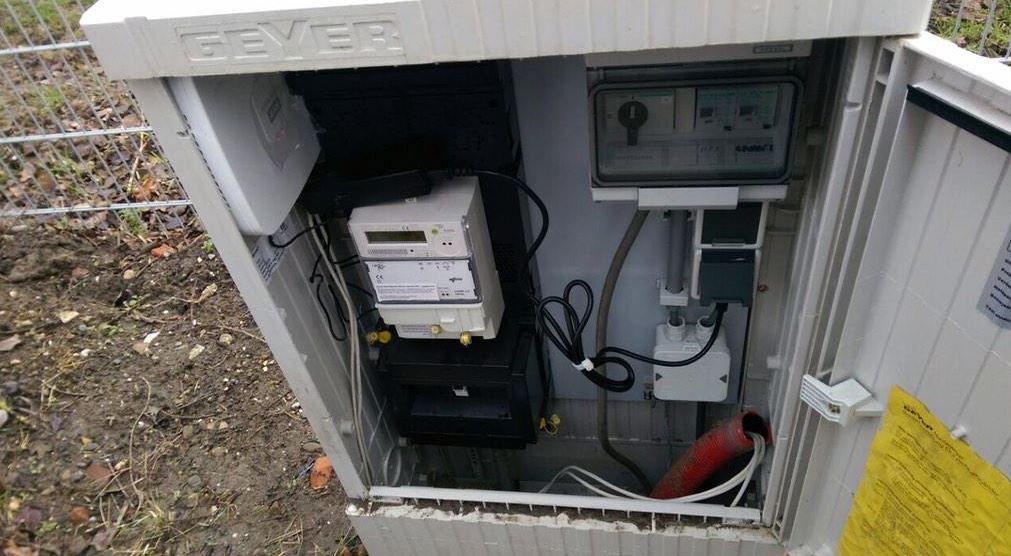

Op een groot terrein haalden we de glasvezel op één punt binnen, in een afsluitbare buitenkast langs het hek. Daarin zitten de meter, een verdeler met een eigen groep voor het netwerk, de lasbox en de switch. Vanuit die kast lopen lussen van 1.000 Mbit naar de masten, op een backbone van 4.000 Mbit.
Straalzenders brengen het signaal tot ongeveer 1800 meter verder, zodat camera’s en wifi hangen waar nooit een kabel kwam. Lege poorten en reservevezels kosten bij de aanleg bijna niets. Ze schelen later een dag graven.
Waar we bij een groot terrein altijd naar kijken
Dit project draait om de ondergrond: het netwerk. Deze punten lopen we bij elk terrein langs, ook bij dat van jou.
