Projectcase · Draadloos over een groot gebied

Twaalf camerapalen zonder kabel in de grond: twee zendpunten bedienen ze allemaal

In dit gebied staan twaalf camerapalen, en naar geen enkele loopt een netwerkkabel. Het beeld gaat door de lucht naar twee zendpunten die we vooraf hebben uitgezocht, en vandaar naar de server waar de camera’s op aangesloten staan. Per mast was er gemiddeld zo’n 180 Mbit beschikbaar. De stroom komt van een vaste aansluiting, of van een zonnepaneel op de paal zelf.

Plan een adviesgesprek →Draadloze camerabewaking

Twaalf camerapalen, niets door de grondTwee zendpunten die samen alle masten bedienenGemiddeld zo’n 180 Mbit per mastVoeding vanaf het net of van een zonnepaneel

Onze eigen foto’s

Zo staat het erbij

Eigen foto’s van dit werk: een mast in het veld en het zendpunt op het dak.

Camerapaal met een draadloze zender bovenin, een camera eronder en een krans van stalen spaken tegen klimmen — Bovenin het vlakke kastje dat het beeld doorstuurt, daaronder de camera. Halverwege de paal zit de krans van spaken die klimmen tegengaat.

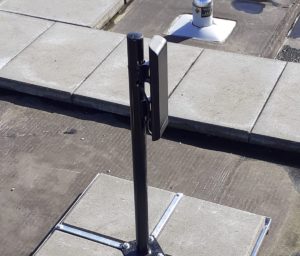

Zwarte antennepaal op een plat dak, staand in een kruisvoet met tegels erop — Een van de twee zendpunten. De paal staat in een kruisvoet met tegels, dus het dak blijft dicht.

Drie zwarte camera’s bovenop een zwarte paal, tegen een grijze lucht — Drie camera’s bovenop één paal, elk een andere kant op. Zo dek je vanaf dezelfde plek meer hoeken.

Project in het kort

Wat er in dit gebied is neergezet

Dit project is van 2020. Hieronder staat alleen wat wij zelf hebben geplaatst en aangesloten.

De opgaveCamerabeeld op twaalf plekken waar geen kabelroute naartoe loopt

CamerapalenTwaalf stuks, verspreid over het gebied, elk met een eigen ontvanger

ZendpuntenTwee vaste opstelplaatsen, gekozen nadat we het gebied hadden doorgemeten

CapaciteitGemiddeld ongeveer 180 Mbit per mast richting het zendpunt

VoedingEen vaste aansluiting waar die er lag, en een zonnepaneel op de palen zonder stroom

AansturingEén centrale server waar de camera’s op staan en die ze hun instellingen geeft

Het voorwerk

Eerst uitzoeken waar je vandaan kunt zenden, daarna pas palen zetten

Bij draadloos werk draait alles om de vraag wie wie kan zien. We zijn het gebied afgelopen, hebben gemeten vanaf de hoge punten en per plek bekeken wat daarvandaan te bereiken viel. Pas toen dat vaststond, lag vast waar de palen konden komen.

Uit die meting rolden twee opstelplaatsen. Vanaf één punt lukte het niet: er stond altijd wel een gebouw, een bomenrij of een knik in het gebied tussen de zender en de verste mast. Met twee punten heeft elke paal er eentje waar hij vrij zicht op heeft. Dat scheelt hoogte, en het scheelt herstelwerk achteraf.

Zo’n zendpunt is geen bouwwerk. Op het platte dak staat een zwarte paal in een kruisvoet, verzwaard met tegels, zodat er niets door de dakbedekking heen hoeft. De antenne zit met beugels aan de paal en de kabel loopt er strak langs naar beneden.

Wat jij vanaf dat dak niet kunt zien, ziet het kastje daar ook niet. Daarom lopen we eerst de lijnen af en zetten we de masten daarna neer.

Hoe het draait

Stroom per paal, en alle camera’s op dezelfde server

Elke paal moet zijn eigen voeding hebben, want zonder stroom doen de camera en de zender niets. Waar een aansluiting in de buurt lag, hebben we die gebruikt. Op de plekken zonder stroom staat een zonnepaneel op de paal, met een accu die de nacht en een reeks grijze dagen overbrugt.

De camera’s staan allemaal op dezelfde centrale server. Daar komt het beeld binnen, daar staan de instellingen, en van daaruit krijgen de camera’s door wat er van ze wordt verwacht. Komt er later een mast bij, dan meldt die zich op dezelfde plek en hoef je niet op twaalf apparaten apart iets te wijzigen.

Over de verbinding zijn we eerlijk. Gemiddeld hadden we hier zo’n 180 Mbit per mast, ruim genoeg voor het beeld dat eroverheen gaat. Het blijft wel een pad door de lucht: een boom die volloopt met blad, een kraan die een week blijft staan of apparatuur van iemand anders op dezelfde band trekt er meteen aan. Daarom meten we na de oplevering opnieuw, en in het seizoen daarna nog een keer.

Wat wij hierbij altijd nalopen

Wat wij bij draadloze masten altijd nalopen

Een verbinding door de lucht staat er snel en is er net zo snel weer uit. Deze punten bepalen of hij blijft.

Meet voordat je iets besteltDe plek van de zendpunten bepaalt waar de palen kunnen staan. Andersom werkt het niet, en dat merk je pas als de paal al in het beton staat.

Twee zendpunten in plaats van éénMet een tweede opstelplaats heb je voor elke mast een keuze. Valt er ergens iets tussen, dan draai je die mast naar het andere punt.

Reken de stroom apart uitCamera en zender trekken allebei stroom. Bij een zonnepaneel is december de maat: dan moet de accu een reeks donkere dagen overbruggen.

Hoogte levert meer op dan vermogenEen meter extra mast haalt vaak meer uit de verbinding dan een zwaarder apparaat op dezelfde hoogte.

De lucht deel je met anderenOp een gebied van deze omvang hangt meer draadloze apparatuur. Kijk wat er al staat voordat je een kanaal en een richting kiest.

Bewaren en terugkijkenVoor de bewaartermijn bestaat geen wettelijk aantal weken. Kies wat bij het gebied past, leg vast wie mag kijken, en ruim de rest op.

Verder kijken

Meer over draadloos en over palen

Draadloze camerabewakingWanneer je zonder kabel verder komt, en wanneer juist niet.→Camerabewaking op een camerapaalWat er bij een eigen mast komt kijken, van voet tot voeding.→Wifi en draadloze verbindingenHoe wij draadloos aanleggen zodat het ook in het najaar nog staat.→Alle projectenAnder werk van onze eigen monteurs.→

Zelf iets soortgelijks

Palen neerzetten op een plek waar geen kabel naartoe kan?

We komen langs, lopen de zichtlijnen af en meten wat er haalbaar is vanaf de punten die je hebt. Daarna hoor je eerlijk of het draadloos kan, en waar de grond alsnog open moet. Dat kijkje kost je niets.
